过电压保护器避雷器综合测试仪

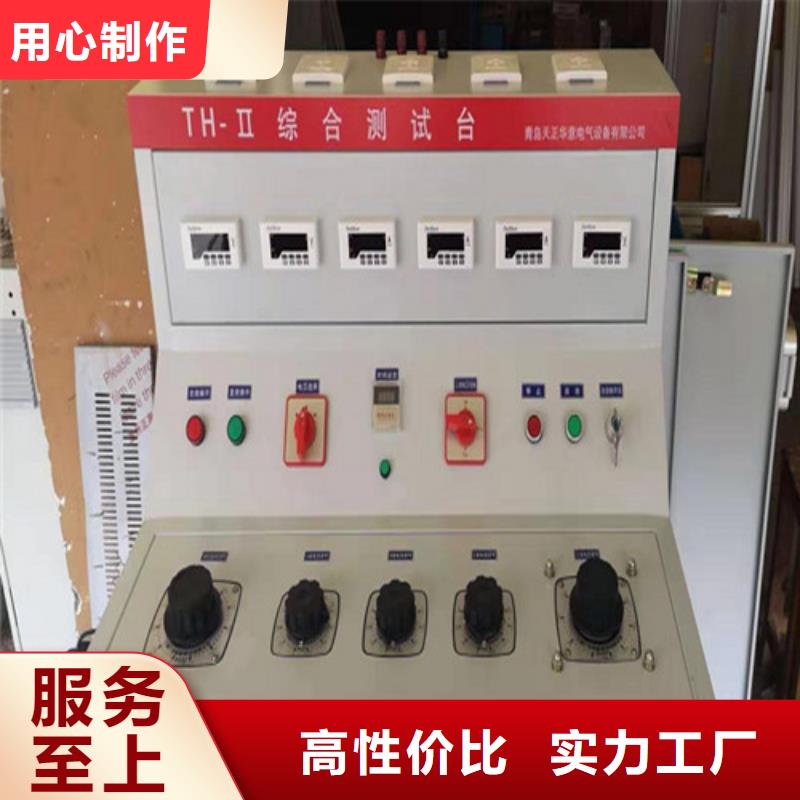

电器综合试验台3特殊情况下的保护在测控系统失效的情况下，可按下控制柜上的紧急停机按钮，可迅速切断被试系统的主电源。电器综合试验台试验工装根据试验需求定制试验工装，能够、的进行试验操作。8主要部件清单表2 主要部件清单序号自制21150V直流电源个19技术服务和售后服务9.1技术服务对买方技术人员进行该设备调试的培训对买方技术人员进行该设备操作培训。9.2售后服务本产品在正常情况下是免维护的。该设备在正常情况下质保期为12个月，从终验收签字之日起计算。在保质期内，卖方负责提供设备维护和更换零部件，接到用户通知后，一星期内保证设备恢复正常运行。自接到服务通知（电话、传真或信函）始4小时内作出响应并指导用户解决问题；对用户不能自行解决的问题在24小时内到用户现场进行维修。

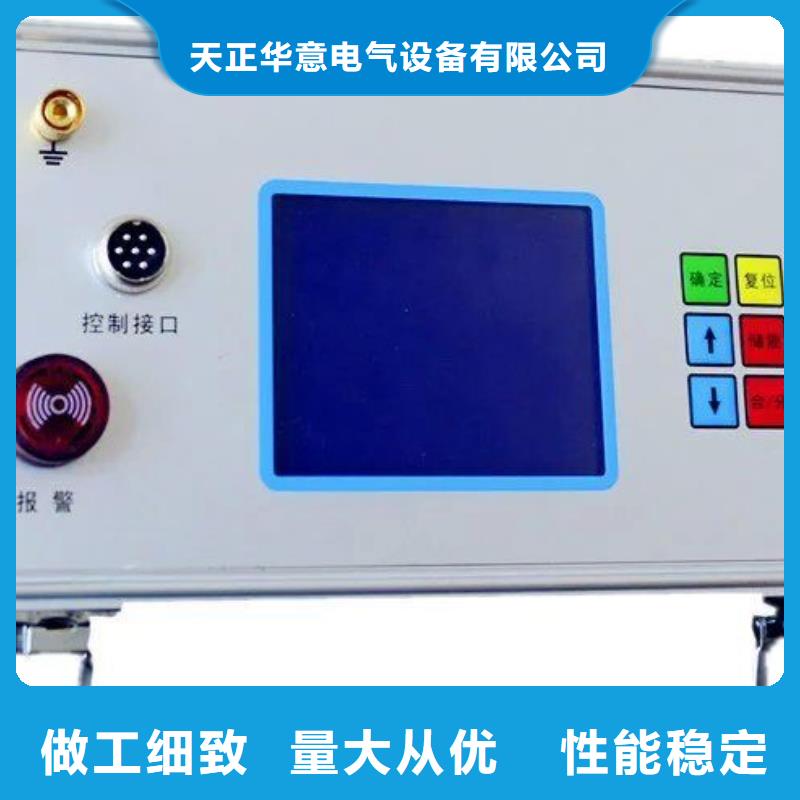

电器综合试验台、面板介绍图1面板介绍如图1。1、仪器接地端（系统地）2、外接电源 （试品为交流时，外接电源接交流） 3、控制接口 （控制开关动作，及开关状态反馈。） 4、报警 （声光报警，当操作过程出现错误或磨合完毕时，声光提示）5、液晶显示屏（人机对话窗口） 6、电压调节 （调节内部直流电压）7、按键 （用于设定参数和操作）8、电源开关 （系统电源开关）9、AC220V 电源插座 （系统电源输入）四、外接电源接口说明图2外接电源接口说明如图2。1、默认使用内部电源，外接电源可不接，当需要交流输出时，需要外接电源。外接电源输入为交流时输出为与之电压相同的交流。2、外接电源的外部需接保险或空开进行短路保护，仪器内部没有短路保护。3、电源输入电压为280V。4、直流输入时1脚为正，2脚为负。5、电源输入为交流时可用交流调压器。四、控制接口说明图3控制接口说明如图3。（一）控制信号接口各引脚说明。1脚合闸（直流时为正）2脚分闸（直流时为正）3脚公共端（直流时为负）4脚储能（直流时为正）5脚开关状态（必须接空接点，不能外加电源）6脚辅助开关状态（必须接空接点，不能外加电源）7脚状态公共端（必须接空接点，不能外加电源）（二）合闸，分闸输出电流为10A。（三）开关状态和辅助开关状态的输入必须接空接点，不能外加电源。（四）当不需要检测辅助开关时，辅助开关状态6脚可以不接，悬空。
