配电网继电保护向量检查和动作逻辑校验测试装置规格齐全
更新时间：2025-06-18 17:22:36 ip归属地：辽宁，天气：多云转中雨，温度：19-32 浏览次数:1 公司名称： 天正华意电气设备(辽宁省分公司)
以下是:辽宁省配电网继电保护向量检查和动作逻辑校验测试装置规格齐全的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 888/台 |
| 发货期限 | 1 |
| 供货总量 | 1000 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铝合金 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 8 |
| 产品颜色 | 白 |
| 质保时间 | 3年 |
| 外形尺寸 | 158 |
| 适用领域 | 电气电力 |
| 质量认证 | 9000 |
| 产品功率 | 15 |
| 工作温度 | 45 |
| 范围 | 配电网继电保护向量检查和动作逻辑校验测试装置供应范围覆盖辽宁省 沈阳市、大连市、鞍山市、抚顺市、本溪市、丹东市、锦州市、营口市、阜新市、辽阳市、盘锦市、铁岭市、朝阳市、葫芦岛市等区域。 |
以下是:辽宁省配电网继电保护向量检查和动作逻辑校验测试装置规格齐全的图文视频
【天正华意】持续拓展产品矩阵，现有沈阳便携式故障录波仪、鞍山TH-ZK真空度测试仪、辽阳雷电冲击发生器、铁岭高压开关特性测试仪、朝阳TH-3A微机继电保护测试仪等，满足不同场景需求。今年在辽宁省购买配电网继电保护向量检查和动作逻辑校验测试装置规格齐全有了新选择，天正华意电气设备(辽宁省分公司)tianzh3611-73始终坚守以用户为中心的服务理念,将品质作为发展的基石。厂家直销,确保为您提供价格实惠且品质卓越的配电网继电保护向量检查和动作逻辑校验测试装置规格齐全产品。如需购买或咨询,请随时联系我们,联系人:杨经理,地址:平度市平安路2号。 辽宁省 辽宁省，简称“辽”，取辽河流域永远安宁之意而得其名，是中华人民共和国省级行政区，省会沈阳市；位于东北地区南部，南濒黄海、渤海二海，西南与河北省接壤，西北与内蒙古自治区毗连，东北与吉林省为邻，东南以鸭绿江为界与朝鲜隔江相望；地势大致为自北向南，自东西两侧向中部倾斜，属温带季风气候；截至2022年，全省辖14个地级市，总面积14.86万平方千米，全省常住人口4197万人。
配电网继电保护向量检查和动作逻辑校验测试装置规格齐全的详细视频已经上传，通过视频，您可以更深入地了解产品的功能和特点。
以下是:辽宁配电网继电保护向量检查和动作逻辑校验测试装置规格齐全的图文介绍

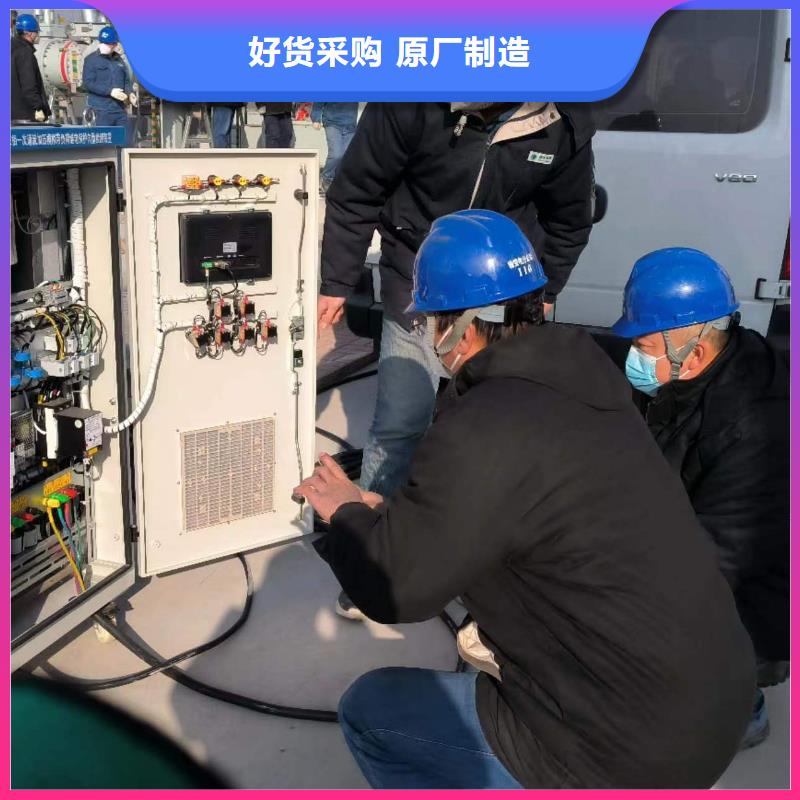

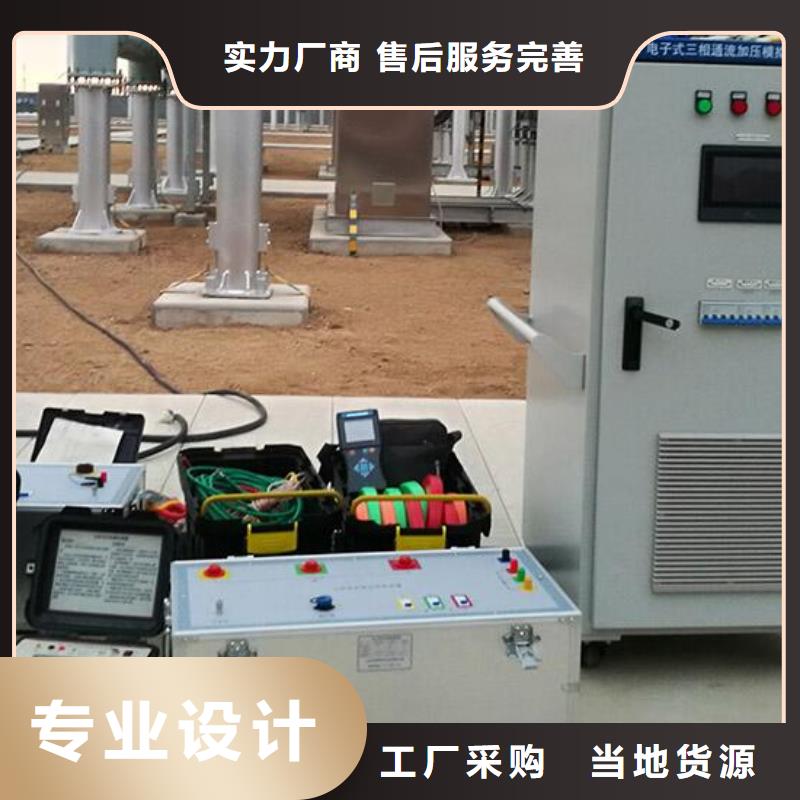

辽宁一次通流加压模拟带负荷向量试验装置试验准备、测试步骤(1) 试验准备根据对变电站现场踏勘，站内检修电源箱开关容量（空开80A/3P）可满足装置供电要求，现场安装主变两台，220kV、110kV双母线单分断，10kV三母线单分断。为减少试验接线操作，本次试验充分利用220kV、110kV母联开关和10kV联络开关的操作实现各通流和加压回路间隔的投切。(2) 测试步骤1)全站母线一次通压试验通过#1主变10kV低压侧套管对变压器低压侧励磁，在变压器230kV、115kV感应出一次电压，将220kV、110kV母联开关合上,完成母线一次电压并列相位检查。2）220kV、110 kV、10 kV母线/间隔通流试验在#1主变220kV、110kV侧套管分别接入三相工频大电流，通过#1主变开关201将220kV母联开关及需检测的回路间隔投入试验回路，在21-P-1#1母线220kV PT处接入高电压，通过倒闸操作配合完成220kV线路保护、母线保护相位的检验；通过#1主变开关101将110kV母联开关及需检测的回路间隔投入试验回路，在11-P-1#1母线110kV PT处接入高电压，通过倒闸操作配合完成110kV线路保护、母线保护检验。3）#1、#2变压器通流试验核查差动保护接线根据变压器阻抗参数计算，本次选择变压器110侧绕组为施加变频电源侧,通过一台主变母线通过110kV母线串带另一台主变开关对115kV侧绕组施加工频（或低频）电源，其余侧绕组在主变开关后级合上刀闸形成短路电流，完成变压器差动保护相位检验。9.8 一次电压并列相位检查220kV、110kV、10kV母线一次电压并列相位检查（含开口三角电压，10kV#1接地变接线组别）：装置变频电源三相电源输出接入#1主变低压侧套管，通过对变压器低压侧励磁后，三相相序为正序，分别在变压器各侧感应出一次电压：10kV母线：一次电压=380V，接地变低压侧电压及PT二次电压=14.47V;110kV母线:变压器变比K=115/10.5=10.95 PT变比=110/0.1/0.1√3PT一次电压=0.380×10.95=4.160kVPT二次线电压=4160/1100=3.782VPT一次相电压=0.380×10.95/1.732=2.400kVPT二次相电压=4160/1100/1.732=2.183V220kV母线：变压器变比K=230/10.5=21.9 PT变比=220/0.1/0.1√3PT一次电压=0.380×21.9=8.322kVPT二次线电压=8322/2200=3.782VPT一次相电压=0.380×21.9/1.732=4.804VPT二次相电压=8322/2200/1.732=2.183V通过测量各母线侧PT二次电压值，验证电压互感器二次回路接线、变比、验证各保护装置电压采样幅值、相位的正确性，验证电压并列功能的正确性。
天正华意电气设备(辽宁省分公司)主营： 微机继电保护测试仪.我公司以超前的产品创新能力，不断整合新技术、新工艺和自主技术与国际接轨，达到国内先进水平。公司自创办以来，一直坚持“服务好、质量好、价格公道、客户至上、服务周到、让利客户、薄利多销为原则，老实取信为宗旨”的经营理念，治理上坚持以人为本，服务贴心！
辽宁一次通流加压模拟带负荷向量试验装置变压器通流试验核查差动保护接线1）试验准备为方便现场接线，根据变压器阻抗参数计算，本次选择变压器110kV侧绕组为施加变频电源侧,完成#1和#2主变差动保护接线校验。1.1）在#1主变中压115kV侧套管处经主变开关-110kV#1母线-母联-#2主变开关施加三相工频（或低频）电源，对#2主变差动保护接线检验，利用变压器短路阻抗在#2主变220kV侧和10kV侧绕组在主变开关后级合上接地刀闸形成短路电流，进行变压器电流差动保护回路检查，通过二次电流六角向量图核定接线组别完成检验。1.2）在#2主变中压115kV侧套管处经主变开关-110kV#2母线-母联-#1主变开关施加三相工频（或低频）电源，对#1主变差动保护接线检验，利用变压器短路阻抗在#1主变220kV侧和10kV侧绕组在主变开关后级合上接地刀闸形成短路电流，进行变压器电流差动保护回路检查，通过二次电流六角向量图核定接线组别完成检验。1.3）注：为方便也可利用工频电压转换装置同时对220#1PT施加10kV电压，以Ua为参考相位基准绘制六角向量图。 PT变比220kV/√3/0.1kV√3）,二次相电压约2.62V。2）变压器阻抗参数计算#1主变与#2主变短路阻抗差别较小，故以#1主变参数计算。根据#1主变短路阻抗参数计算出阻抗欧姆值：ZH-M=40.85Ω ZH-L=153.65Ω ZM-L=27.32Ω 因本次由中压侧加压，故换算中压侧对高压侧等效阻抗:ZM-H=40.85/（230/115）2≈10.21高压侧和低压侧短路后并联等效阻抗保护显示屏及测量装置显示分辨率完全可满足读数及测量。3）#2主变三侧通流（由#1主变开关-110kV#1母线-母联-#2主变开关）将101-3、101、101-1、100-1、100、100-2、102-2、102、102-3开关合上，由#1主变110kV侧对#2主变施加试验电流；将#2主变220kV侧202-3、202开关合上，202-D1接地刀闸合上，在220kV侧主变开关202进线侧形成短路接地；将#2主变10kV侧002手车推至工作位置，合上002开关，在0022出线侧使用短路线短路接地，在#2主变10kV 002开关出线侧形成短路接地。
辽宁一次通流加压模拟带负荷向量试验装置201-#1母线-200母联开关-#2母线- 216线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上216-2、216、216-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-216线路间隔。通流加压路径图略测量2套母差保护屏中201、200、216母差保护，测量216间隔线路保护方向，包括后台监控机测量值等；测量完成后将216间隔一次设备恢复到初始状态。4.6）201-#2母线-200母联开关-#1母线- 216线路间隔（复验一次）将201-3、201、201-2、200-2、200、200-1开关合位，合上216-1、216、216-D2接地刀闸，测试电流经过主变开关-#2母线-母联开关-#1母线-216线路间隔。通流加压路径如图3图3验证2套母差保护屏中201、200、216母差保护，测量216间隔线路保护方向，包括后台监控机测量值等；测量完成后将216间隔一次设备恢复到初始状态。4.7）220kV通流试验记录表母线差动保护向量检查 电流变比（1600/5）套保护 第二套保护一次 通道 Ia Ib Ic Ia Ib Ic幅值（A） 相位（°） 二次 通道 幅值（A） 相位（°） 线路保护向量检查 电流变比（1600/5） 电压变比（220/0.1√3）一次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 二次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 注：模拟线路带阻感性负荷检查（5）110kV母线各间隔通流参考相位以110kV #1母线PT 的A相为参考相位基准（也可以220kV #1母线PT 的A相为参考相位基准），将110kV#1PT间隔21P-D1接地连接排拆除接入高压电压（10kV），拉开21P-1刀闸（注意检查与母线开关处在分断位，临时拆除母线PT处的-1D接地联片，将#1母线PT智能汇控柜中的电压并列把手置于强制Ⅰ）；通过#1主变高压侧110kV套管处对母线三相通流（200A）,按照对应检测回路关系操作开关分合及接地刀闸，完成母线差动、线路保护检验；检查8回110kV线路进线侧接地刀闸D3接地可靠,防止向线路送电。对110kV母线一次预加电压估算：110kV PT一次侧（PT变比110kV/√3/0.1kV√3,二次电压5.25V）。5.1）101--#1母线-100母联开关-#2母线-111线路间隔将101-3、101、101-1、100-1、100、100-2、111-2、111开关合上，合上111-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-111线路间隔。
天正华意电气设备(辽宁省分公司)【】在辽宁省本地专业从事配电网继电保护向量检查和动作逻辑校验测试装置规格齐全，价格低,发货快,效果好 （辽宁省 沈阳市、大连市、鞍山市、抚顺市、本溪市、丹东市、锦州市、营口市、阜新市、辽阳市、盘锦市、铁岭市、朝阳市、葫芦岛市）可送货上门。
