以下是:湖南常德振荡波局部放电云检测系统大型厂家的图文介绍

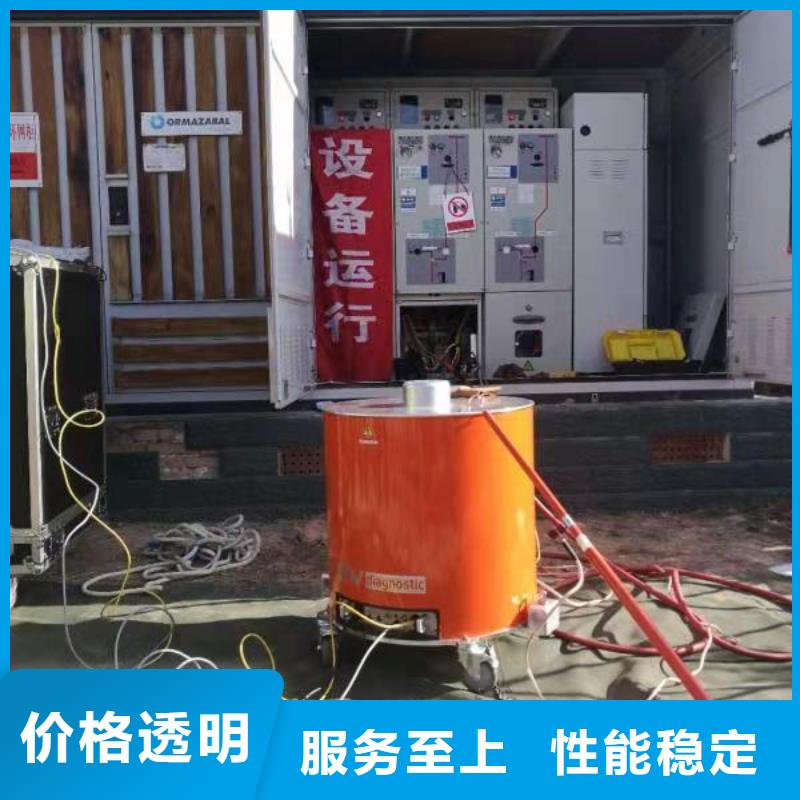

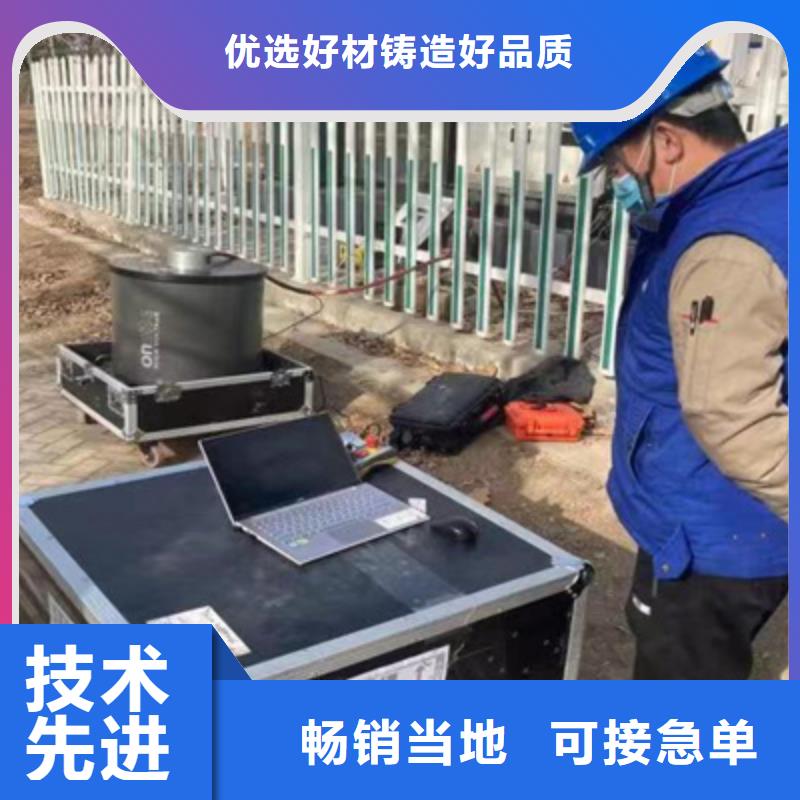

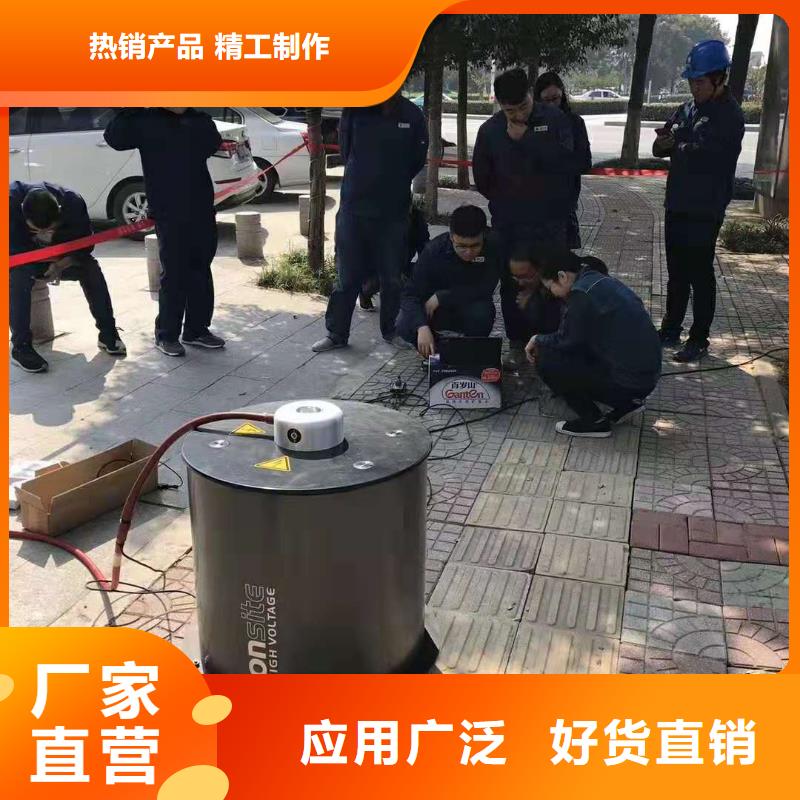

湖南常德振荡波局放耐压试验系统系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。系统在测试过程中产生的阻尼交流电压可达30kV，并结合先进的系统硬件与系统软件来进行诊断，系统集VLF与DAC一体，即可测量电缆的振荡波局放又可做电缆的超低频耐压试验，现场电压测试结合了非破坏性局放测试以及介质损耗测量，是对电缆的投运，维修以及维护来讲一种基础并有效的测试手段。结合了几乎针对所有中压电缆类型，如XPLE以及纸质绝缘的电缆的必要测试电压以及诊断工具。系统在测试过程中产生的阻尼交流电压可达30kV，并结合先进的系统硬件与系统软件来进行诊断，主要包括： - 的电晶体技术和激光控制技术，如高压电晶体开关； - 电子元件，数字式信号处理，如高压电晶体开关、高压源； - 数字式信号处理器和过滤器； - 无线连接以及计算机内置系统，包括局放探测器、控制单元和局放分析器。 测试回路包括:1.1.1 硬件 OHV 主要由两部分构成 高压单元：高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。 控制单元：笔记本单元主要用于控制测试程序、分析测试数据和保存测试数据，外部连接高压 ，控制开关用于控制高压加压。将系统接地后并内部连接，然后与被测电缆相连。
湖南常德振荡波局放耐压试验系统软件根据所采集的信号的大小自动调整系统参数， 使得信号达到一段时 间内 波形峰值的稳定度， 若波形峰值稳定度满足软件设定阈值的要求， 则软件认 为当前 放电量的校正通过， 右下角“准确”指示灯会亮起， 此时点击“保存”按 钮即可校准数 据， 已保存过校准数据的挡位校准按钮右侧指示灯会亮起。如果 较长时间无法达 到准确值， 可以手动按钮， 手动调节系统参数， 使得校准波 形峰值达到准确值 范围。保存时为保证数据更加准确请将波形显示中的反射波与 入射波游标移动到正 确的位置 ( 一般情况下波形准确采集情况下个幅值 的波形为入射波， 向后推延与入射波相似的波形即为反射波） 。图 6 视在放电量校正参数设置界面加压测试点击图 2 中的“加压测试”按钮， 弹出“加压测试”模块界面如图7 所示， 用户设 定相应的参数， 该软件模块自动完成对电缆的直流充电振荡电压波的产 生数据 采集 波形显示等功能。在图 7 所示界面的左侧栏中用户可输入所需的 各项参数， 包括测试项别 测试电压等级 连续加压次数等信息， 根据实际需要 设定参数后， 点击左边栏下方的“加压”按钮， 程序远程控制硬件系统对电缆加压至预设值， 然后 自动控制高压实时开关导通， 形成阻尼振荡电压波， 数据采集 系统在阻尼振荡期间 自动采集数据， 采集数据分为阻尼振荡电压波形局放检波 波形局放原始波形三 类， 图 7 界面中上面波形为阻尼振荡电压波形， 下图为局 放检波波形， 对应的局放 原始波形由软件后台处理，不在前台界面显示。每次测试完成后，点击左下方的“保 存波形”按钮， 软件自动分类保存所有数据 。该软 件模块具备“测量局放起始熄灭 电压”功能，一次测试过程完成后，点击“起始 电压”或“终止电压”即可开启测量功能， 在局放检波波形中显示测量游标，用户将测量游标调整至合适位置， 软件自动计算当次测量的局放起始及熄灭电压， 点击“保存”按钮， 局放电压信息会与测试数据一起自动保存。图 7“加压测试”模块界面完成 2.2.1，2.2.2，2.2.3 节中所述的步骤后，即可完整一次完整的振荡波测 试， 所有测试数据自动保存在用户所选取的项目根目录中。点击图 2 界面中的“结束软 件”按钮， 退出前台测试软件。
湖南常德振荡波局放耐压试验系统（振荡波）测试模式 7.1 测试步骤 检测菜单里面点击设备序列号后进入测量模式，从左至右，局放校准，TDR校准，DAC升压连接好校准器（两根连接线红色夹子接被测电缆导体，黑色夹子接屏蔽线），档位对应，10nc＝10000pc测试系统的用户操作界面由鼠标控制，界面上的功能键都标注了相应功能，每个处于状态的功能键都能执行相应的功能操作。具体测试步骤如下： 1) 点击局放校准图标按钮 2) 进入校准界面 点击开始校准，在校准器上选择20000pC，在软件界面上选择相应的20nC，看到波形反射幅值，如果波形幅值很大，可以适当调小右上方增益框中的数字，通过增益调整使幅值在20-80之间即左侧柱状在绿色范围3) TDR校准 右上角选择电缆的长度及量程，选择合适的量程，反射波间隔就是电缆的长度，当自动显示长度有误差时，显示选项，红色实线手动选择反射波可移动光标，找到末端反射波的位置注： 1) 校准局放测试数据：必须使用标准 IEC60270 的局放脉冲校准器。 2) 校准时波形中间若出现脉冲反射波形异常，则可能为电缆接头的脉冲反射，可记录相应接头位置。3) 校准时的接线非常关键，红夹子接在被测电缆线芯，黑夹子接被测电缆的屏蔽线并必须与高压连接线的黄绿屏蔽线接在一起。
