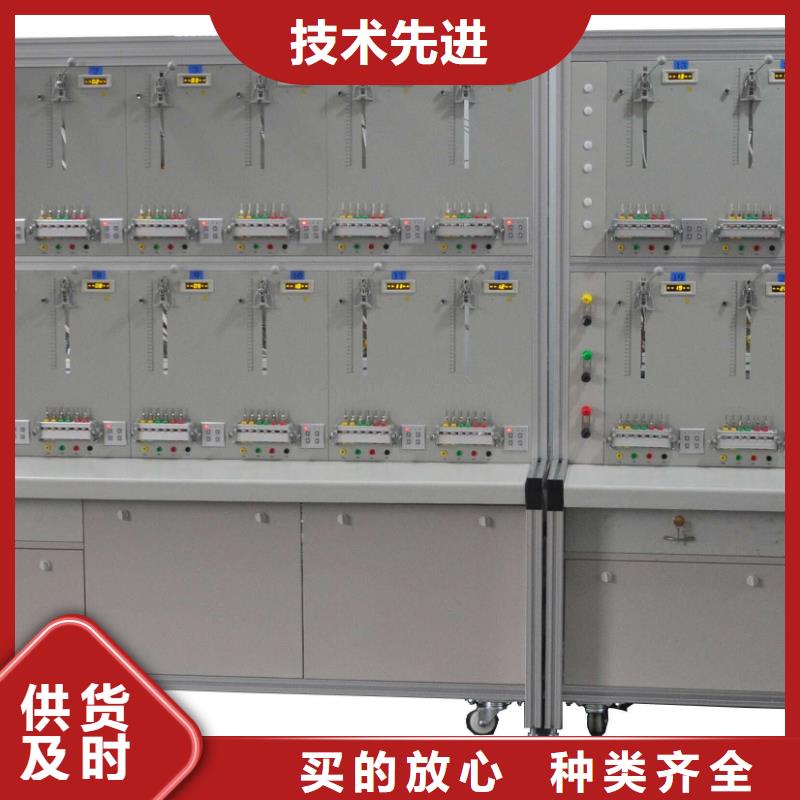

安徽池州三相电能表校验装置电流输出先自挂表架左侧表位的自动压接表架，由个弹性接表棒通过被校表电流线圈，再由第二个弹性接表棒出，再接至下一个表位的自动压接表架，串接各被校表直到挂表架右边一个表位的自动压接表架。然后，并接电流短接端子的低端（黑色）后，回到装置的电流源。三相装置的电压输出采用插孔式插座，电压相线一端插入插孔，另一端的夹子与电能表各相电压端子高端相连，电压零线与电压端子低端相连。如果是手动压表机构，应先根据被校表的高度调节压表的机构位置，将被校表接线孔对准自动压接表架的弹性接表棒插入，同时多功能端子也一一对准后，将压表手柄下压。拆卸被校表时，先向上扳压表手柄释放被校表，然后上提将被校表取下。如果是自动压表机构，可能采用电动或气动压表方式（选择功能），将全部被校表准确放入托表盘，托表盘的设计结构可确保被校表各功能端子一一对准压接表架上的接表探针，这时按下【压表】按钮，全部表位压表的机构自动下压，弹性接表棒顶住被校表。拆卸被校表时，再次按下【压表】按钮，全部表位压表的机构自动释放，然后逐一将被校表取下。多功能快速自动压接表架可将全部接线端子一次压接完成，由于压接的端子多，确保被校表与多功能快速自动压接表架的相对位置就非常重要，这一点是靠托表盘来完成的，因此准确地将被校表放置在托表盘内是非常重要的。在多功能快速自动压接表架的内部有连接插座，将被校表有功/无功电能脉冲信号、RS-485信号、载波通信信号以及其它功能端子全部引出而无需另外接线。以下电能表端子图示引自国网智能电能表型式规范文件，图1-2是直接接入式三相智能电能表的接线端子示意图，表1-1是其接线端子功能定义。图1-3是直接接入式三相费控智能电能表的接线端子示意图，表1-2是其接线端子功能定义。图1-4是三相智能电能表载波通信模块状态指示灯示意图，表1-3是载波通信模块状态指示灯功能定义。

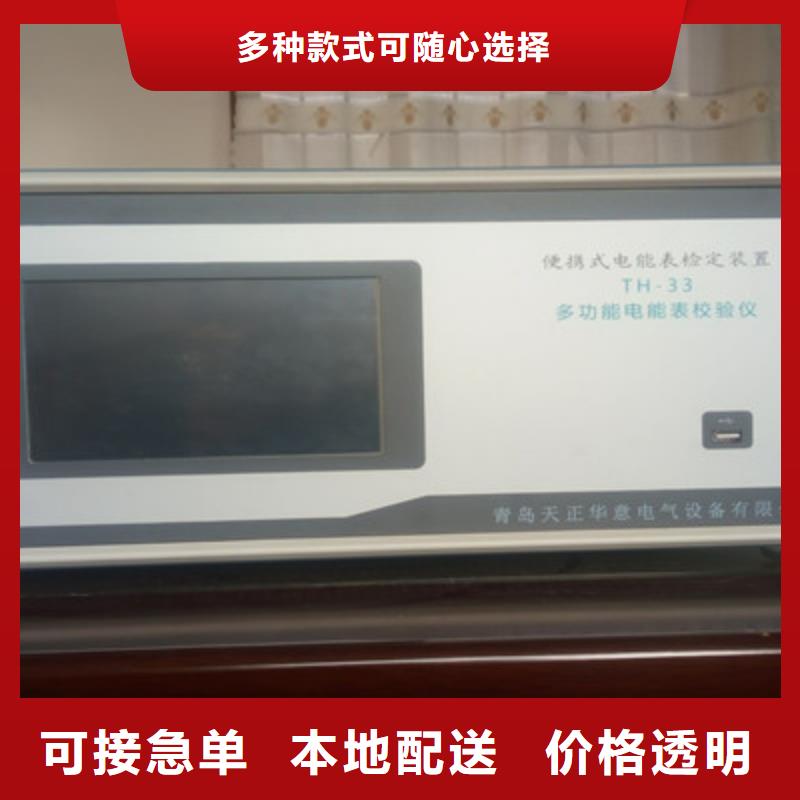

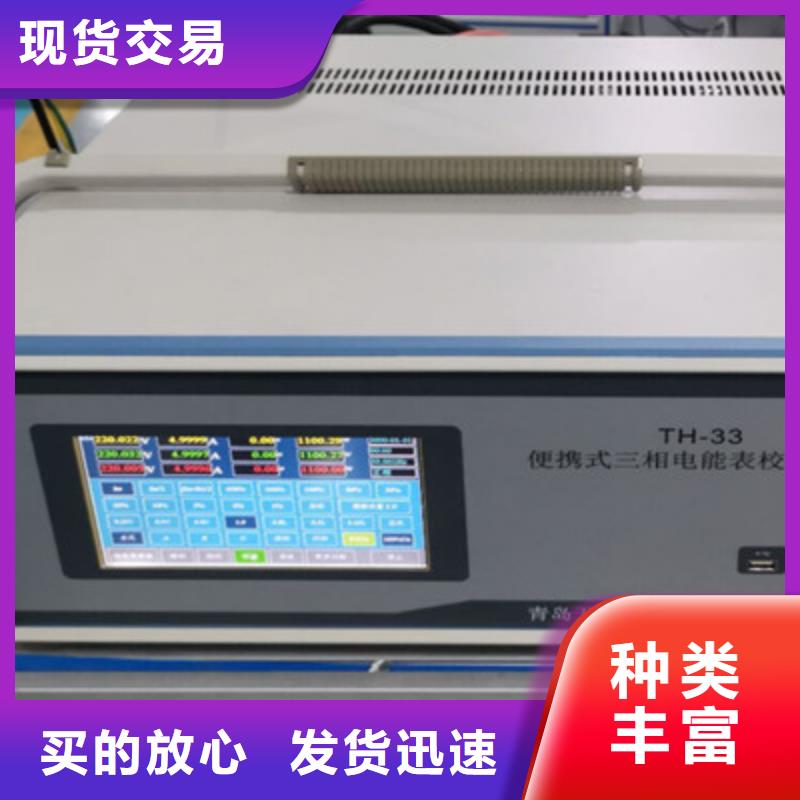

安徽池州三相电能表校验装置设备名称：三相便携式电能表检验装置型 号：TH-33数 量：1台套生产厂家；青岛天正华意电气设备有限公司一．概述：TH-33系列三相便携式多功能电能表检验装置，采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于1.0级及以下各种三相电能表的检验,它以豪华美观的外形、精致的工艺、完善的功能和优异的性能，定会受到您的青睐。二、主要技术指标和技术性能： 1. 装置等级：0.05级或者0.1级（按要求定做精度等级）2. 电脑联机端口： RS232 通迅口3. 三相源技术参数：3．1输出电压：3 ＊ 57.7V Y 3＊100V ?3 ＊ 220V Y 3＊380V ?调节幅度0～120％连续可调调节细度：优于0.01％3.2输出电流：25mA、0.1A、1A、5A、25A、100A 调节幅度0～120％连续可调；　调节细度优于0.01％小输出电流：1mA （精度：＜5％）3.3输出功率：（电压回路） 3×50VA （电流回路） 3×150VA 3.4输出电压、电流、功率稳定度； ≤0.02％/120S 5输出电压、电流波形失真度：≤ 0.5％3.6．三相对称度： 优于120o土0.3o3.7频率范围： 45Hz～65Hz 调节细度： 0.01Hz3.8移相范围：-180.0o ～180.0o 调节细度:0.01o3.9指示仪表等级：电压、电流表准确度为土0.01％相位表准确度为 土0.01o频率表准确度为 土0.01Hz4． 内置三相标准表技术参数：4.1 电压输入输入范围（V）： 40—480输入量程（V）： 60、120、240、480精度等级：0.02过载能力（V）: 600输入负载 ≤0.5mA（480V）4.2 电流输入输入范围（A）: 0.01—100输入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025精度等级：0.02过载能力（A）: 1504.3 准确度4.3.1准确度等级：0.05级 (0.1A~120A)4.3.2功率测量准确度有功功率测量准确度：0.05％/0.1％（PF≥0.5）无功功率测量准确度0.1％、0.2％（PF≥0.5）4.3.3电能测量准确度有功电能测量准确度0.05％、0.1％（PF≥0.5）无功电能测量准确度0.1％、0.2％（PF≥0.5）5．装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；显示器过压保护。6. 可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调 7．供电电源： 230V士10％～50Hz8．功耗： 300 VA 工作环境：温度20℃土5℃ 相对湿度≤85％
