想要更直观地了解高压电缆刺扎器产品的特点和功能吗？我们为您准备了视频介绍，相较于图文，视频更能让您轻松掌握产品的核心卖点。

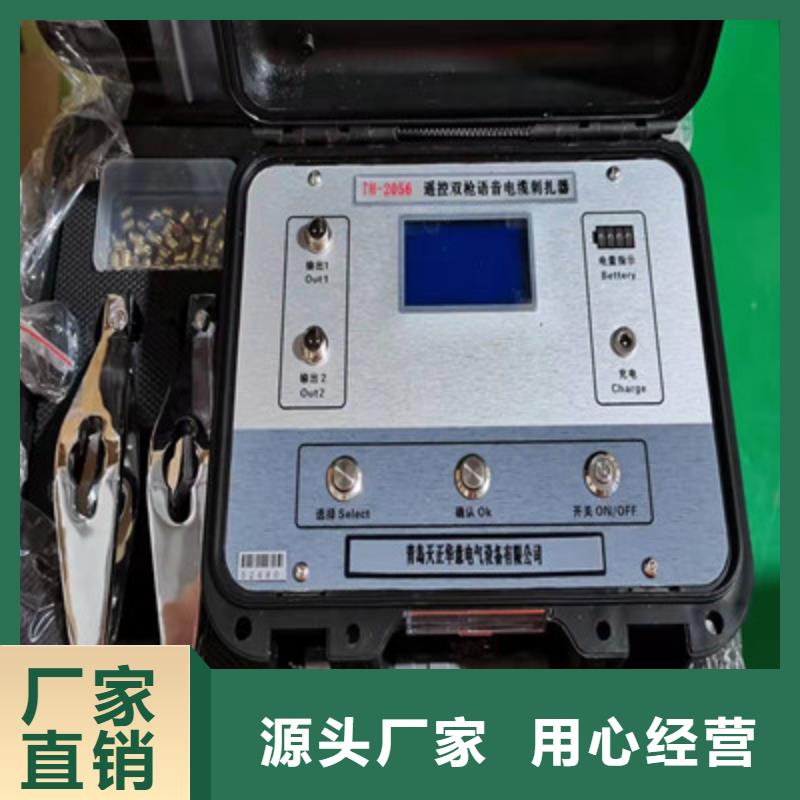

以下是:湖南张家界高压电缆刺扎器的图文介绍
在广大用户的支持下，天正华意电气设备(张家界市分公司)的【微机继电保护测试仪】产品占有相当的市场份额。获得了用户的信任和赞誉。随着销售网络在各大城市的完善，我们售后服务的质量也相继提高，我们将以优质的【微机继电保护测试仪】产品，完善的服务珍惜您对我们的信任。
湖南张家界电缆故障探测仪 仪器操作使用方法1、声音通道设置：仪器出厂时默认为全通。故障点冲击放电的声音频率，受声波传播介质和传播距离的影响非常大。声波传播速度越快，距离声源的距离越小，声波的高频衰减就越少。在实际现场中，坚硬覆土物（比如水泥、石板下）的声波传播速度快，声波高频成分多。而在沙滩或泥土的覆土物上，放电声音的高频成分被大大的衰减，声波低频成分居多。滤波参数 功能描述全通 全通：带宽100Hz~1.5kHz本设定提供的工作频带，适合在外界干扰比较小的环境下使用。低通 低通：带宽100Hz~400Hz本设置特别适用于测量点距离正在故障点比较远，或者覆土物是松软的土壤或沙子的情况。但是该设置不能降低低频干扰信号，容易发生低频信号的噪音音量较高的现象。高通 高通：带宽200Hz~1.5kHz本设置，适用于非常坚硬的路面或靠近故障点的情况。同时对低频背景噪音信号大大衰减。带通 带通：带宽150Hz~600Hz带通滤波是在低通滤波和高通滤波设定之间做出的折中平衡。这样根据不同的现场，选择合适的滤波参数。本设备支持四种录波参数
湖南张家界电缆故障探测仪 系统主要技术参数：1) 工业计算机控制，触摸式操作方式，抗干扰能力强；2）系统功能：故障距离测量、故障点定位、传播速度测试、电缆路径查找、埋设深度探测；3）测试方式：低压脉冲、闪络法、音频法、声磁同步法、谷值法、峰值法、电磁感应法等；4）测试范围：测试距离：60km，探测深度：2-5m；5）测量精度：粗测误差：±10m（值）或1％（相对值），精测误差：±0.2m（定点、路径、深度）；6）采样频率：200MHz，小分辨率0.5m（100m/us）7）采样方式：全自动连续采样，决不漏掉任何一次放电波形8）低压脉冲：宽度：自适应 幅度：400Vpp9）输出功率：路径功率：100W10）冲击高压：0～35kV 11）短路电流：0～320mA12）烧穿功率：0～2450J四、系统组成部件技术说明1、电缆故障闪测仪 1.1主要功能： 12寸工业级计算机控制、触摸式操作方式；XP操作系统，可视无线专家指导，4G网络；具有测距、测速等功能；200MHz采样频率，小分辨率0.5m（100m/us）全自动连续采样，决不漏掉任何一次放电波形；测试方法：多次脉冲取样，感应取样，闪络取样、低 压脉冲取样1.2主要技术指标：八次脉冲法多次脉冲电缆故障测试仪1）可测35KV以下等级所有电缆的高、低阻故障，适应面广。2）脉冲产生器承受冲击高压：不低于40KV3）数据采样速率: 200MHz4）测试距离：＞60Km5）无测试盲区6）读数分辨率：0.1m 7）系统测试精度小于20cm8）测试电缆长度设有：＜1Km （短距离）；＜3Km（中距离）；＞3 Km（长距离）；低压脉冲幅度：约400VP-P 。9）八次脉冲发送及故障反射信号自动显示，同时显示电缆开路全长波形。使得故障特征波形的表示极为简单。所有的高阻故障波形仅有一种，即类似低压脉冲法的短路故障波形，自动显示故障距离，没有测试盲区。10）具有海量测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。11）能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比
湖南张家界电缆故障探测仪电力线缆故障检测系统 参考技术规格/标准的产品。 技术资料要求： 投标方需提供投标产品相关技术，包括但不限于定位电源，测距及定点装置。 功能性要求： 外观设计：轻巧、便携，便于现场移动。 集成化程度：接线简单、操作方便。 性：耐压较高，具备“紧急高压分”开关功能。 （1）超长的测试范围：测试范围达100km。 （2）多种测距方式：具有低压脉冲法、脉冲电流法、二次脉冲法。 （3）多种定点方式：相互验证确保定点位置准确，可靠。 （4）智能定点：通过智能算法直接给出声磁延时值，降低对测试人员的要求。 （5）波形时间差分析功能，通过波形判断，无需判断故障声音真伪。 （6）T20自动哑音功能：避免移动传感器的噪音，损伤耳朵。 （7）提供被测电缆位置的左右方向指示，在定点的同时进行路径探测。 （8）声音通道滤波参数4档可调，选择合适的滤波器参数，抑制环境噪音。 （9）背景降噪功技术：有效滤除环境干扰噪声，凸显故障位置放电声音，声磁延时值测试更准确。 （10）360度罗盘导向功能：显示电缆铺设方向和传感器的夹角，提高定点效率。 （11）隔音传感器，传感器采用双层隔音方式，进一步减少环境噪音影响。 （12）电缆深度估算功能。 （13）半透半反大屏幕液晶显示，确保阳光下可视。 （14）适用范围广：适用于1~35kv所有电缆主绝缘低阻接地、低阻短路、高阻接地、高阻短路、高阻泄漏、高阻闪络、间歇性等各种高低阻电缆故障。 （15）供电方式：自带T20适配电源，锂电池供电，全程无需额外供电，方便野外使用。 （16）可搭配“AI人工智能AR专家”：直接指导现场作业人员完成现场操作和判断。 （17）具备智能工作流后台：可编辑标准工作作业流，发布任务给接收人。 （18）具备远程协助功能：基于5G网络通讯技术，能够实现实时后台专家指导工作，具备冻屏标注、白板功能、文件传输、桌面共享、语音视频实时交互的功能，可以随时随地通过选配件AR眼镜与后台专家交互。 （19）电缆AR远程协助系统具备账号管理、密码管理的功能，能够实时北斗定位测试人员现场位置，予以指导。远程协作后台可支持电脑端、手机端。系统自带电缆诊断云课堂，可以通过手机端和web端登录学习。
湖南张家界电缆故障探测仪 采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。五、仪器操作面板及界面说明1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。2.工作界面介绍采样方式 按“ ”键，弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络方法”、“三次脉冲”、“八次脉冲”和“速度测量”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法）。脉宽按“”键，弹出脉冲宽度选择子菜单。子菜单中包括7个选项，分别为：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根据测试距离选择合适的脉宽，按对应的子菜单键可以对脉冲宽度进行选择，仪器开机默认0.2μs，再按“脉宽”键退出此项功能。注意：在高压闪络法测试中此项不做选择。
