想要深入了解变压器温升直流电阻测试仪2025已更新(今日/热点)产品的独特之处吗？我们的视频将带您踏上一段探寻之旅，从设计理念的诞生到精湛工艺的呈现，让您感受产品的魅力与品质。
以下是:内蒙古赤峰变压器温升直流电阻测试仪2025已更新(今日/热点)的图文介绍
天正华意电气设备(赤峰市分公司)是一家集 微机继电保护测试仪研发、生产、销售、售后于一体的综合性企业。公司全体成员严格奉行“系统管理，质量保障，交货快捷，客户满意”的宗旨， 竭诚为广大新老客户服务，邀您共创辉煌！

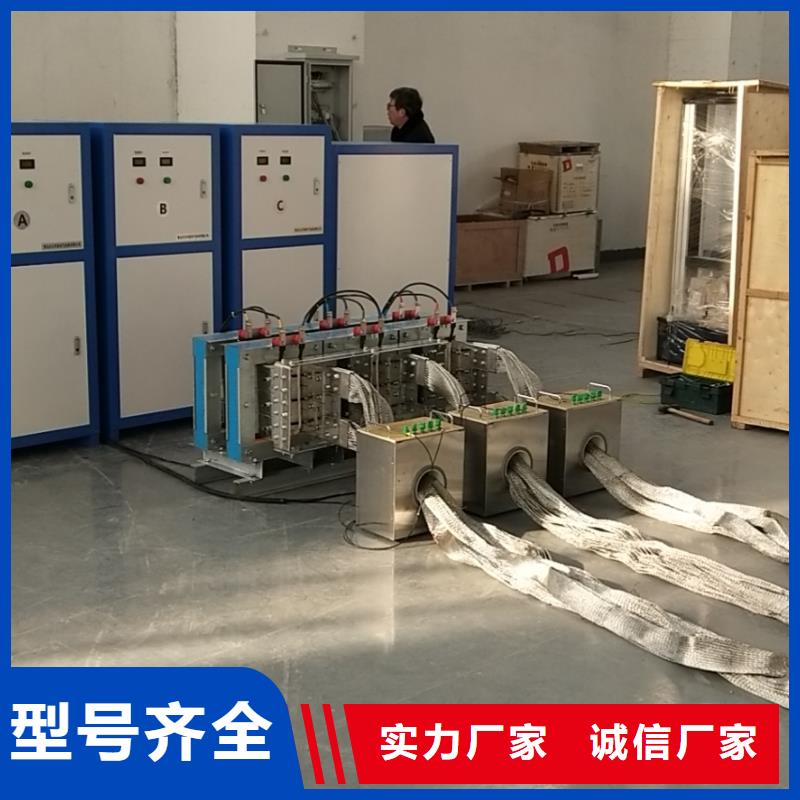

内蒙古赤峰大电流发生器系统说明为了使PLC的应用更加灵活并实现可视化， 对PLC和触摸屏组合控制系统进行了研究。主要采用S7-300 CPU和触摸屏作为系统的控制器和人机界面， 采集现场的温度、电压电流信号， 控制现场的执行机构。系统已投入运行数年，其运行效果良好。PLC是一种结构简单、通用性好、功能较完备的新型控制元件， 其主要优点是抗干扰能力强， 可以提高系统的可靠性和稳定性以及生产效率， 特别适用于工业控制。触摸屏是一种连接人和机器的人机界面， 它代替了原始的控制台和显示器， 可用于数据显示和参数设置，并且可以用动态曲线的形式描述系统的控制过程； 扩展了PLC的功能， 减少了按钮、开关、仪表等仪器的使用。3.1.3.2.1系统组成：本系统采用Siemens S7-300（具体型号，采用不同cpu以满足客户需求，祥见技术协议）和触摸屏组成的系统控制现场的接触器、电动机和温度控制器等执行机构。S7-300通过模拟量输入模块和温度、传感器采集现场的温度和电流电压信号， 信号通过PLC上的A /D转换、数值变换传送到触摸屏上， 触摸屏显示实时的温度值、电流值、温度曲线、电流温升曲线和PID曲线； 且PID参数可以通过触摸屏进行设置， 触摸屏给PLC发送指令， 以控制现场的执行机构。由于PLC接口为RS-485,触摸屏接口为RS-232, 因此， 需要增加一个RS-485 /RS-232转换线。
内蒙古赤峰大电流发生器 自动测试界面输出电流：即当前电流输出值。电流时间：本次测试电流的累计输出时间。右上角的时间为当前系统时间。开始时间：即本次测试的开始日期及时间。测试时间：本次测试的总共耗时时间，包括电流输出累计时间和暂停累计时间。测试次数：及电流输出的次数。按下开始后电流次数加1，暂停取消后电流次数加1 。暂停时间：及本次暂定的时间，再次暂停后时间重新计时。温度1-温度6：外部温度传感器所测温度。如果显示800.0 说明温度传感器故障，或是没有安装。此时系统将主动屏蔽该路温度检测。开始按钮：系统启动自动测试。暂停按钮：系统提前结束当前电流输出进入暂停状态，此时仍然进行自动测试流程。返回按钮：返回系统菜单，在测试状态，返回按钮无效。4.手动测试界面手动测试界面和自动测试界面类似。只是比自动测试界面增加了保持按钮。自动测试时，可以通过下控制机箱上的启动按钮或是停止按钮来实现开始和终止测试。与触屏界面的开始按钮功能相同。电流条件需要通过机箱上的，电流加和电流减按钮来操作。暂停按钮：当按下暂停按钮后，系统中断电流输出。并开始计时，弹起暂停按钮，系统恢复电流输出。保持按钮：当按下保持按钮，系统自动将当前电流设置位标准电流，同时保持不变。如果输出电流大于或是小于保持电流，系统将自动调整会保持电流。保持按钮按下后电流加和电流减按钮将无效。5.查看数据界面通过“手动试验数据”或是“自动试验数据”可以进行手动或自动试验数据显示的切换。通过“前”或“后”按钮可以选择查看时间。通过转存到U盘按钮组，可以选择某个时间段的数据存储到U盘上面。注：在存储以前，请先将U盘插到机器上，按下按钮后等待30秒左右即可拔出U盘
