以下是:四川甘孜回路电阻测试仪校准装置品质高于同行的图文介绍

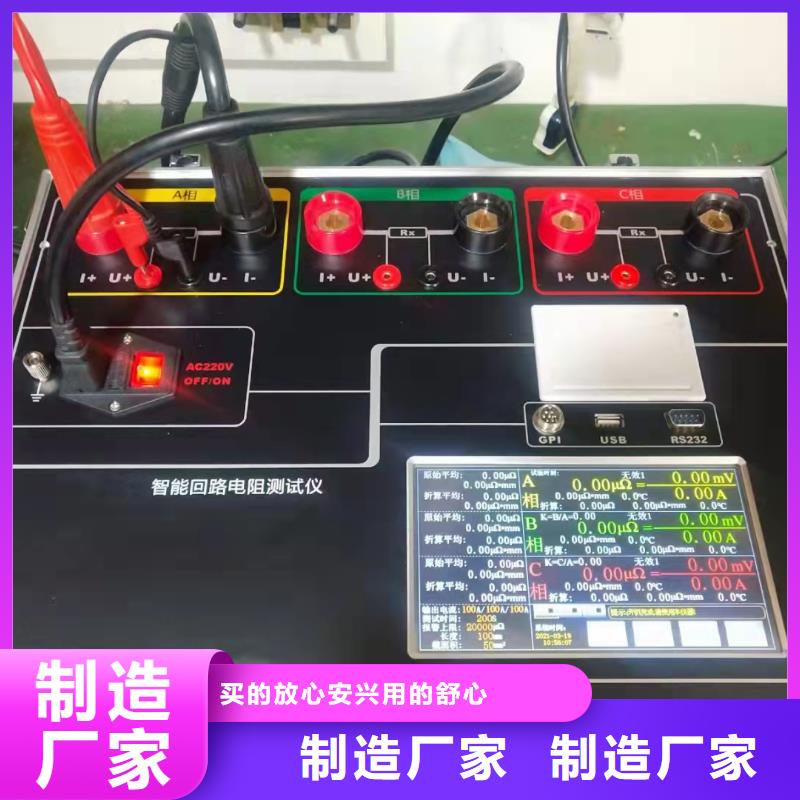

四川甘孜回路电阻测试仪 三相智能回路电阻测试仪 概述TH-100A系列三相智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用标准GB736所的标准直流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。二、产品特点1.彩色触摸屏：800×480高清彩色7寸触摸屏、人机对话，高速热敏打印机。2.多电流档输出：采用电源技术，能长时间连续输出大电流,多电流档位输出。可以设置1-3个不同电流档进行测试，自动计算平均值。3.显示多种数据：显示电阻、电压、电流、电阻率，显示折算标准温度下的电阻值。4.自动超限警报：设置电阻上限，电阻值合格或超限或无效，自动产生试验状态。5.可以长时测试：可以设置测量时间从0-9999S，可以长时间工作。内置冷风散热，开关电源自动热保护。6.高精度测量：使用了精密仪用运算放大器和高精度四重积分A/D转换器。7.系统芯片：使用高性能32位ARM芯片，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。8.内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。9.直流恒流源功能：可以输出0-电流，内置逐级升流试验，相当多买一台强大的直流恒流源，一机多用。10.海量存储试验数据：本机配有大容量存储，海量存储数据。
四川甘孜回路电阻测试仪回路电阻测试仪使用说明目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和性试验规程》和新版《电力设备性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。TH-8501型回路电阻测试仪采用数字电路技术和开关电路技术制作，是用于开关控制设备的接触电阻、回路电阻测量的专用设备，测试电流采用标准GB763的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，组数为255组，保存的数据可通过RS232接口上传至电脑。该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。一、技术性能1、测量范围：0—1999.9μΩ 分辩率：0.01μΩ2、测量电流：直流100A 200A3、测量精度：0.5级4、显示方式：大液晶中文显示5、可储存255组数据6、工作方式：连续，可自定义测试时间，长99秒7、电源：AC220V8
天正华意电气设备(甘孜市分公司)始终坚持“服务为本，诚信为本”的理念。服务是企业发展的根本，诚信是优质服务的基础！未来，我们会不断的加大 微机继电保护测试仪人才培养，丰富我们的 微机继电保护测试仪产品线，提高自己的竞争力，致力于为更多的企业提供更优质的服务和 微机继电保护测试仪产品。
四川甘孜回路电阻测试仪 仪器操作及功能介绍回路电阻测试仪仪器面板如图一所示：1、电源：电源插座和开关内带保险仓和电源滤波器，为整机电源的控制、保护和滤波器件。2、I＋、I-：为电流输出端子，通过专用测试线为试品提供恒定电流。3、U＋、U-：为试品电压信号的输入端子。4、显示器：显示测试结果，接触电阻值和输出电流值。5、复位键：整机初始化，仪器处在准备状态。6 ：仪器的保护接地端。图一 回路电阻测试仪面板六、测试与操作方法1、接线方法：如图二所示，将专用测试线按照颜色红对红，黑对黑，粗的电流线接到对应的I＋、I-接线柱扭紧，细的电压线接到对应的U＋、U-接线柱扭紧，两把夹钳夹住被测试品的两端。图二 测试接线图注意：测试钳的全部连接面应与试品可靠接触2、开机界面：打开电源开关，显示屏上会显示如图三界面，停留大约数秒会自动跳过进入主界面。图三 开机界面图四 键盘3、主界面：主界面显示如图五。按 键选择功能，按OK键进入功能菜单。图五 主界面4．测试：主界面选择开始测试后，进入电流选择界面如图六，按OK键选择测试电流或测试时间， 键选择测试电流或设置测试时间，请参考相应的量程范围，选择合适的电流。按ESC退回主界面，开始测试按钮反显时，按OK键开始测试，同时提示“正在测试……”。测试结果显示如图按 键选择打印或者保存，按ESC键退回主界面。本仪器具有自动停止测试功能。根据设置时间测试会自动停止。同样，按 键选择打印或者保存，按ESC退回主界面。图六 图七5．数据查询：主界面选择数据查询后，进入查询界面如图八。按 键选择确认功能，按ESC键退回主界面，按OK键执行所选功能。：用于翻页。打印：打印数据查询中保存的测试结果。
