想要一睹隔离开关的触指调整压力测试仪厂家直发产品的风采吗？这个视频将用直接的方式展示产品的卓越性能，保证让您大饱眼福。
以下是:云南昭通隔离开关的触指调整压力测试仪厂家直发的图文介绍
天正华意电气设备(昭通市分公司)夯实的 微机继电保护测试仪技术服务团队为您提供及时的售前培训，售中咨询，售后服务，确保您的项目成功。全程质量监控， 微机继电保护测试仪产品有保障， 严格按照技术研发中心的技术要求为您提供优良的 微机继电保护测试仪产品。
云南昭通触指压力测试仪操作界面五．工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从10到9999ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定（程序根据动作电压设定）。本装置上电后，模拟断路器A、B、C三相是处于分闸状态，分闸指示灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。六．使用说明界面功能介绍：1．合闸时间设定： 三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms，通过分别设置A、B、C三相合闸时间，可以模拟断路器三相不同期。2．分闸时间设定：三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms。3．输入控制状态： 显示输入端子输入状态。4．输出断路器状态：显示模拟断路器输出状态。5．手动操作开关： 可通过开关直接控制模拟断路器动作，按下开关后，模拟断路器经过延时动作。6．电压设定：设定机带程控稳压电源输出电压，此电压也是模拟断路器跳合闸线圈动作电压，程序根据此电压自动计算出，模拟断路器的动作电流。共分5档用户自己选择所需电流。7．故障模拟(断路器失灵)开关：当按下此按钮后，断路器模拟装置失灵，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失，间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。

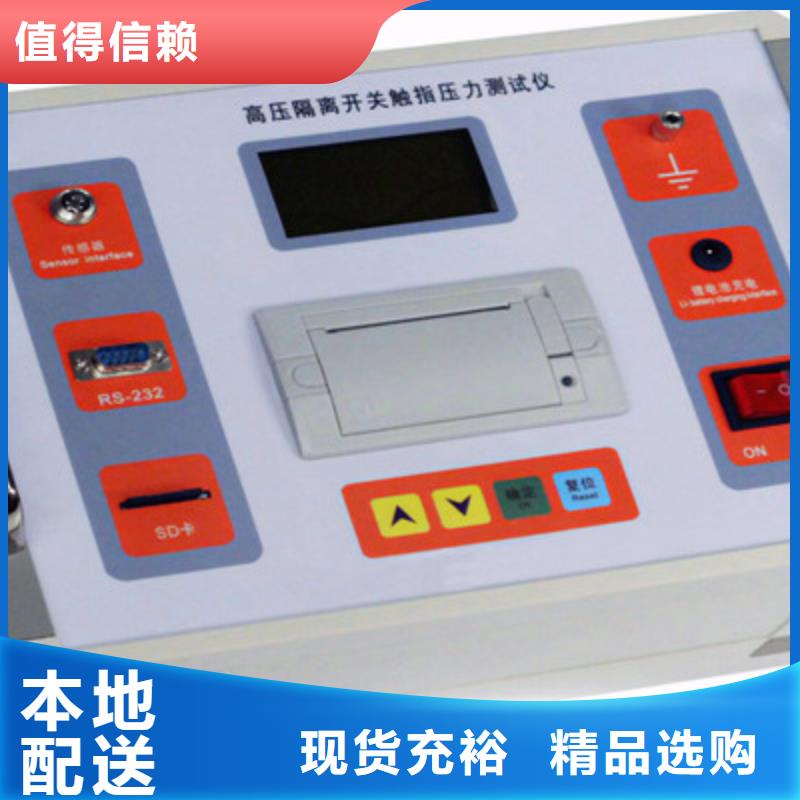

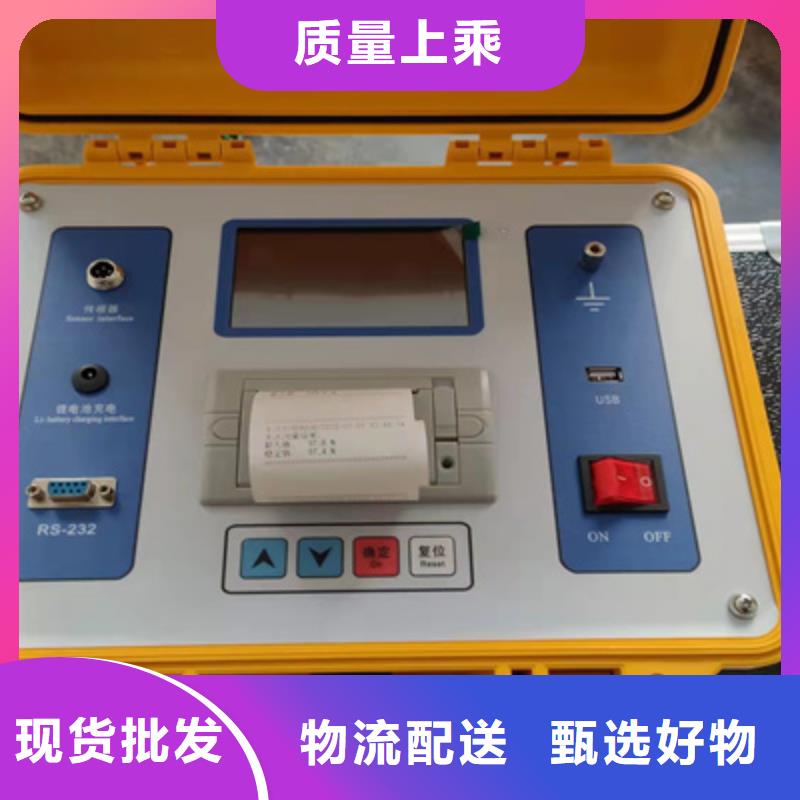

云南昭通触指压力测试仪 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；操作显示窗：数据操作显示，人机交互界面；打印机：打印测量的数据或者历史数据；接地柱：测量时就近接大地；USB：连接 U盘，可以读取存储测量的数据；青岛天正华意电气设备有限公司
云南昭通触指压力测试仪仪器使用及操作4.1开关柜梅花触头压力传感器介绍开关柜梅花触头压力传感器参数如下所示：序号 型号 传感器外径(mm) 量程（N） 适应梅花触头规格 梅花触头内径（mm） 正常测量值范围（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 A（64片） 107~108 400~460 A（82/84片） 107~108 400~460 3804.2功能操作说明4.2.1开机界面按开机键后，仪器进入开机界面。测试步骤：1、选择合适传感器，将传感器航插端和仪器连接。2、在开机界面按上下键，选择与插入传感器型号一致按钮。3、设置报警限值和试品编号。4、按上、下键把光标移到“相别”按钮，选择需要测试相别。5、将光标移动到“归零”按钮，使测量值归零，触感器另一端插入断路器梅花触头。6、将光标移动到“记录”按钮，记录测量相别数值。7、移动光标到“相别”，测量其他相触头。8、测量完成后，可移动光标，选择“保存”或“打印”测试结果。4.2.2记录保存和查询1)将光标移动到 “历史数据”按钮，按确定键，可查询试验数据。2)按确认键查询数据。3)同时按左右键删除数据。4.2.3用户校准功能1)一般情况下，仪器出厂时传感器与主机已经校准，不需要用户再次校准。
