【异频线路参数测试仪】大电流发生器商家直供的详细视频已经上传，通过视频，您可以更深入地了解产品的功能和特点。
以下是:四川【异频线路参数测试仪】大电流发生器商家直供的图文介绍

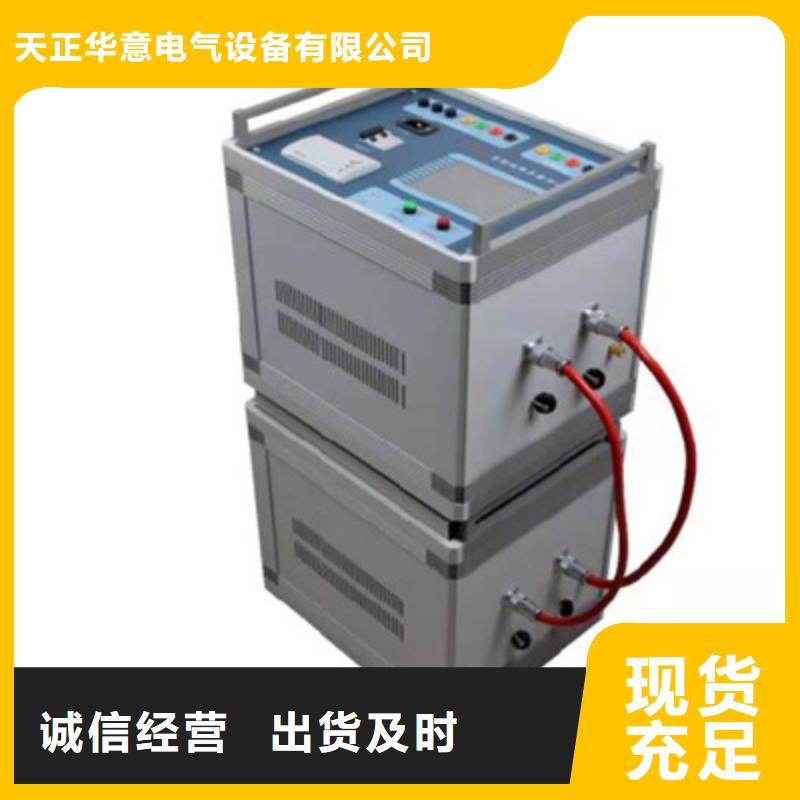

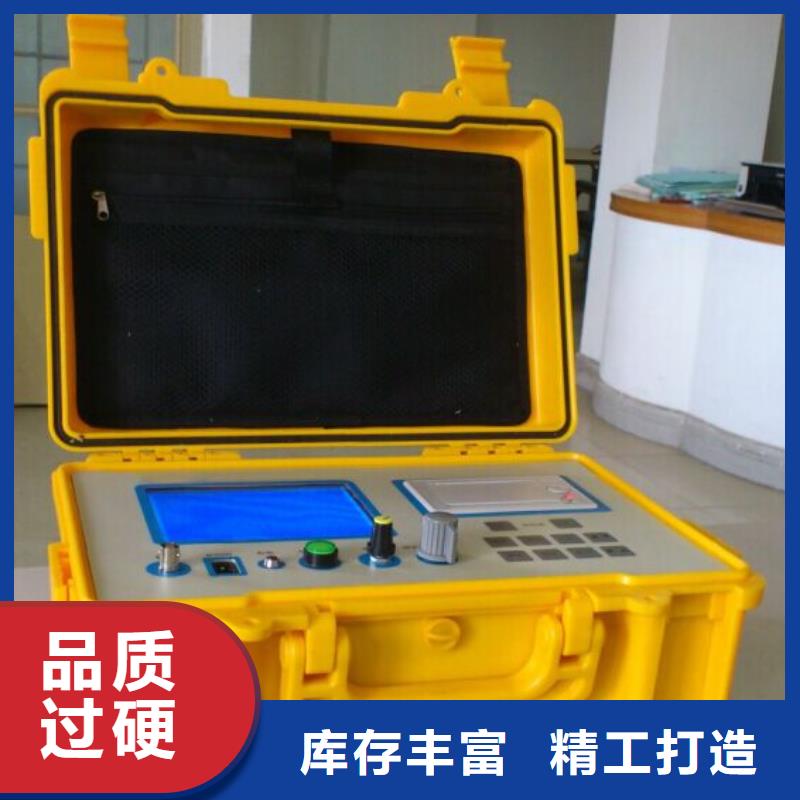

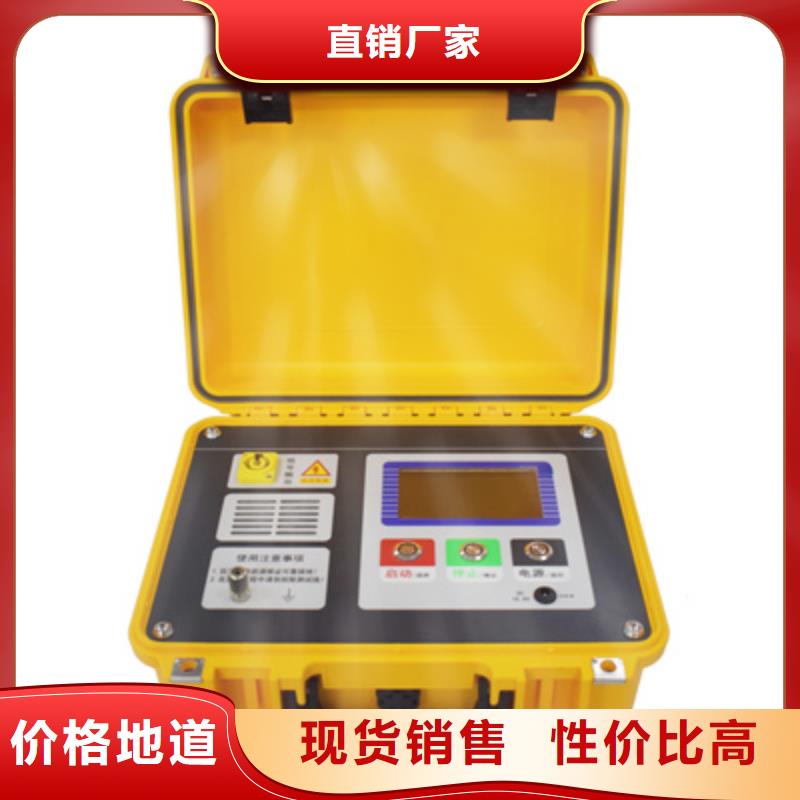

?四川异频线路参数测试仪操作简单外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。?海量数据存储仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。?全触摸超大液晶显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。仪器整体外观图图1-1 仪器外观二 主要技术参数1使用条件-20℃ ~ 50℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4电源输出输出电压AC300V电压精度0.5％电流精度0.5％输出电流8A输出频率45Hz、55Hz5测量范围电容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6测量分辨率电容0.0001μF阻抗0.0001Ω阻抗角0.0001°7测量准确度电容： ≥1μF时，±1％读数±0.01μF；＜1μF时，±2％读数±0.01μF；电阻： ≥1Ω时，±1％读数±0.01Ω；＜1Ω时，±2％读数±0.01Ω；阻抗角： ±0.2°（电压＞1.0V）； ±0.3°(电压:0.2V~1.0V)；8干扰电流小于40A9尺寸 重量435＊330＊390（主机） 11kg435＊330＊390（电源箱） 46kg10存储器大小200 组 支持U盘数据存储三 面板说明图3-1仪器面板指示图1、紧急停止按键2、系统复位按键3、USB接口4、液晶触摸显示屏5、测试电源输出（A、B、C、N）插孔（电流测量端子）6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）7、测量输入保险管8、输入电源开关9、电源输入插座（AC220）10、打印机3.1、紧急停止按键安装位置：
天正华意电气设备(四川省分公司)一直保持高速的发展势头，已为国内众多客户提供了 微机继电保护测试仪解决方案，并获得了客户高度认可，成为 微机继电保护测试仪行业的风向标。

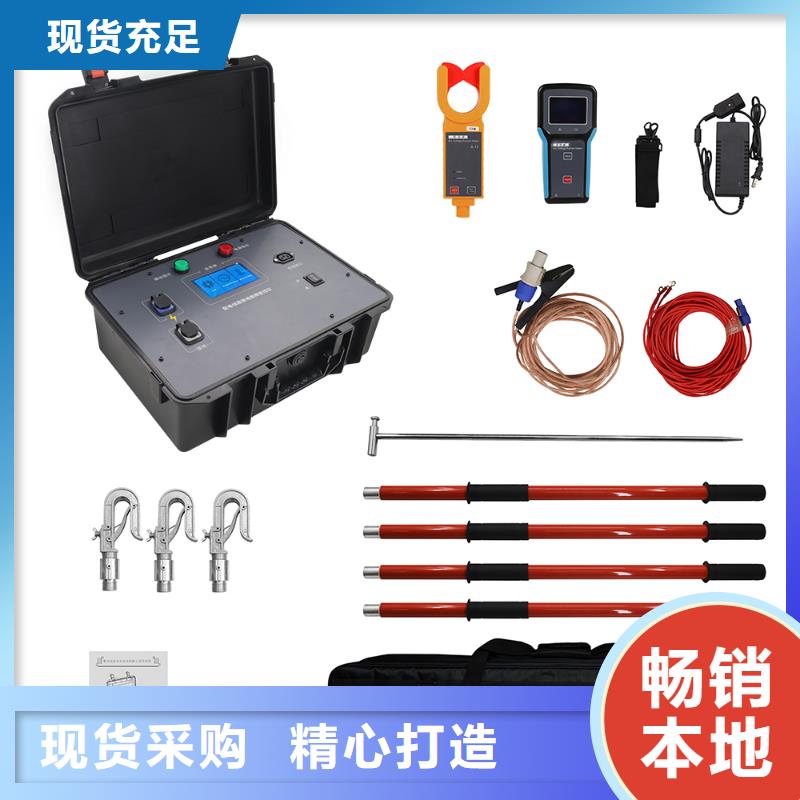

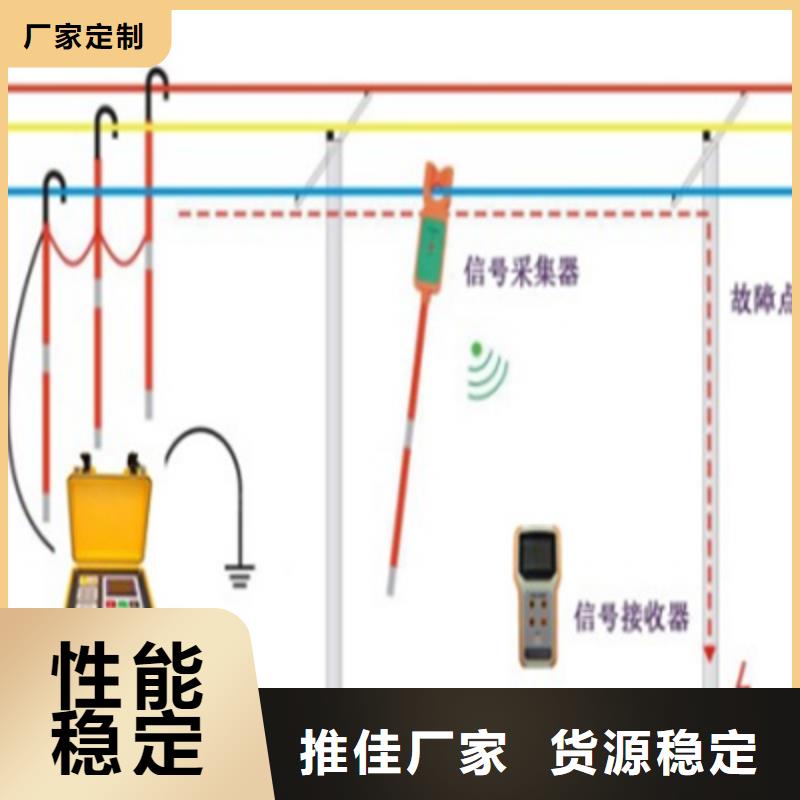

四川异频线路参数测试仪但是如果考虑到线路较长，由于杆塔之间导线的悬垂所增加的实际线路长度大于输电线路的地理长度，利用同一种波速测试短线路和超长线路的测试误差相差较大。有必要在现场重新测试该线路的实际电波传播速度，并以此速度测试该线路故障距离，以减小测试误差。1．仪器在波速测量时的接线方式：见图十九图十九 电波测速接线方式示意图测试被测线路的电波传播速度时，仪器应该处在低压脉冲法工作方式。仪器的Q9测试夹子线的红夹子夹在线路的任一相，黑夹子夹在线路的接地线或另外一相上。2．“波速测量”：“波速测量”方法如下：将仪器检测方法预置在“检测方法”的“低压脉冲法”测试状态，选取适当的“长度选择”，点击“波速测量”，屏幕将弹出 “请选择计算方式”提示菜单（如图二十所示）。触摸笔点击菜单中的“用实时通讯数据计算速度”和“测量吧”模拟键后，仪器开始输出测试脉冲，并在屏幕上显示出发射脉冲与回波脉冲。将波形适当扩展，并用游标卡尺卡住发射脉冲和回波脉冲的前沿拐点。两游标间显示的数字为两脉冲间的间隔时间（如图二十一所示）。此时，用触摸笔点击“计算速度”模拟键，仪器界面又弹出提示“请输入两游标间的距离”（线路的地面长度）的子菜单。如图二十二、图二十三所示。用数字键输入线路的准确地面长度后，点击菜单中的“确认”键。屏幕马上置换成波速测量结果显示界面。在子菜单和“设备当前参数”栏中显示出该线路中的电波传播速度数值。如图二十四所示。此数值作为以后测试该线路故障时的波速选用值。点击子菜单中的“离开”模拟键，屏幕回到初始界面后便可按提示进行测试 点击“采样”键，仪器将进入传播速度输入界面。点击“确定”键，仪器便自动进行数据采集。测试结果界面如图二十五所示。此时便可用触摸笔启动游标对故障波形进行距离测量。
四川异频线路参数测试仪选中项目显示区；此区域多能同时添加四个测试项目，如需要添加其它测试项目请先点击下方删除单项数据或清空单项列表，然后再另行添加。3，项目详细数据显示区；此区域又分为四个小表格；个表格为基本信息栏，显示一些基本测量条件供用户自行填写，以便生成报告文件的时候一起写入报告中保存。第二个表格为测试过程中45Hz和55Hz详细数据。第三个表格为每一相的测试结果数据。第四个表格为总结果以及每公里换算值。4，功能按键选择区；此区域共七个键从左至右分别为导入数据、添加、生成标准报告、单项数据报表、删除单项数据、清空数据列表和推出系统。6.2、数据导入点击导入数据按键，在弹出的对话框中选择数据文件。6.3、基本信息填写因为报告文件中需要一些做试验时的环境参数，所以在右边的基本信息栏中提供一些可供用户自行填写的空白区域，当这些参数在软件中填写好之后，那么生成的报告文件中就会自动添加；如果在软件中没有填写，那么报告中相应的选项也为空。附录A ___工频参数测量试验报告试验日期: 报告日期:）铭牌参数位置线路型号地线型号长度(km)（二）线路参数理论计算值 （架空线路部分） 正序阻抗（Ω）零序阻抗（Ω）（三）现场干扰测量感应电压测量结果（相对地感应电压）
