以下是:甄选：气体密度继电器校验仪供货商的图文介绍

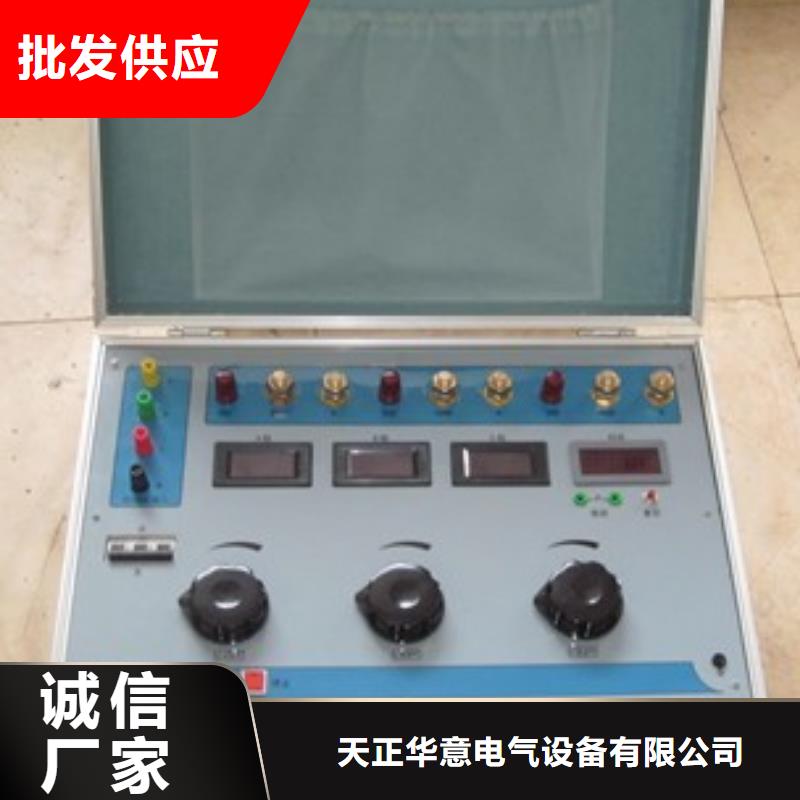

热继电器测试仪操作方法1、电源接通前，应断开“电源控制”开关，并将A相调”“B相调”“C相调”逆时针调回零位。2、接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C相电流输出”端子及“开关量输入”有源接点端子用专用测试导线连至被测继电器接点3、连接完毕后，合上“电源控制”开关，按下“启动”按钮，顺时针将“A相调”“B相调”“C相调”所需试验电流，），然后按下“停止”按钮，再次按下“启动”按钮，即可对被测继电器进行特性试验。在对0～50A保护器进行测试时，将量程转换开关置“50A”侧，在对50～500A保护器进行测试时，将开关置“500A”侧。四、接线图五、注意事项1、本机在使用前，应详细检查电流输出线的截面长度应满足要求，否则将影响输出电流值。2、每次使用完设备后，应将“三相电流调节”手柄逆时针调至零位。3、用户购机后，应严格按照本说明操作。4、运输时，必须小心轻放，避免强烈震动。5、仓库保管时，环境温度为0～30℃及相对湿度不超过85％，空气中不应含有引起腐蚀的有害杂质。
热继电器测试仪温度修正按或、?键更换输入域，按F1、F2增减数值，按OK键保存数据，按ESC键返回主界面。说明：当温度或压力出现线性偏差时，可在此修正数据。6.储气瓶使用方法1、在进行测试前首先检查气瓶内有无气体，首先将减压阀出气阀门关闭，打开总阀门，压力表的指示值即是瓶内压力，（如瓶内气体低于测试需要的压力，一般0.7MPa时，需对气瓶进行充气后方可使用）。2、测试准备完毕后，将仪器所配专用管路与气瓶连接好，依次打开总阀门、出气阀门，即可使用。3、储气瓶充气方法：出厂前已经将气体充满，如用完后可以用配备的充气连接装置对气瓶进行充气。首先将减压阀接钢瓶接头选择为合适接头（一般为编号14），将降压阀连接到气源钢瓶上，将充气接头（编号13）接到储气瓶上，用充气管道连接减压阀和储气瓶。打开气源钢瓶的总阀门，调节减压阀使出气压力为1.5MPa左右，打开储气瓶的总阀门，开始充气。当感觉不到气体流动后（大约1分钟左右），依次关闭气源钢瓶总阀门、气源阀门和储气瓶总阀门。7.注意事项1、使用前应先查看内置电源是否欠压，如欠压应及时充电。通上电源后仪表面板上的‘电源’‘充电’批示灯会点亮，电池充满后充电批示灯熄灭。
热继电器测试仪为了能够统一，习惯上常把20℃时SF6气体的压力作为其对应密度的代表值。所以，SF6气体密度继电器均以20℃时SF6气体的压力作为标度值。在现场校验时，不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。ZNPM型SF6气体密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。ZNPM型SF6密度继电器校验仪吸收国外产品先进经验，可以采用其它气体如N2、Air、O2、CO2等气体替代SF6气体进行测量，不存在使用SF6气体造成的弊端如：SF6分解产物有剧毒、SF6气体不环保、SF6气体成本较高。2.校验原理密闭在容器中的气体压力是随着温度的变化而变化的，为了有个统一标准进行比对，我们通常把20℃的相对压力值作为标准值。就是在密度表校验的时候根据压力和温度的对应关系转换成20℃时的等效压力值，从而再进行比较。市面上SF6密度继电器有多种形式，从输出接点看有单接点、双接点和三接点等形式，包括闭锁、报警、超压，也有双闭锁类型，总结下来校验类型如下：闭锁回复值校验（升压，接点一）：在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。报警回复值校验（升压，接点二）：给SF6密度继电器缓慢匀速进行充气
您的满意是我们的追求，天正华意电气设备(咸阳市分公司)将竭诚为您服务！
公司宗旨：为客户创造价值，为员工创造机会，为社会创造效益。
公司使命：为客户解决“减少人工，降低成本，提率，品质”及提高国内 微机继电保护测试仪研发水平和广泛应用为使命。
品牌定位：努力打造 微机继电保护测试仪行业的标杆品牌。
质量方针：创新是根本，质量是生命。
管理理念：以人为本，科学管理。
企业精神：诚信、务实、开拓、创新。
热继电器测试仪感谢您使用我公司的产品，智能型SF6气体密度继电器校验仪是本公司独立开发研制的高精密仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对SF6密度继电器及压力表的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能通过USB通讯接口上传试验数据到计算机，同时可用U盘拷贝试验数据并自动打印试验数据且自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。请用户在使用之前仔细阅读使用说明书并按步骤操作。概 述 ?进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。
