以下是:山东枣庄直流系统接地故障定位仪,交直流试验变压器可放心采购的图文介绍

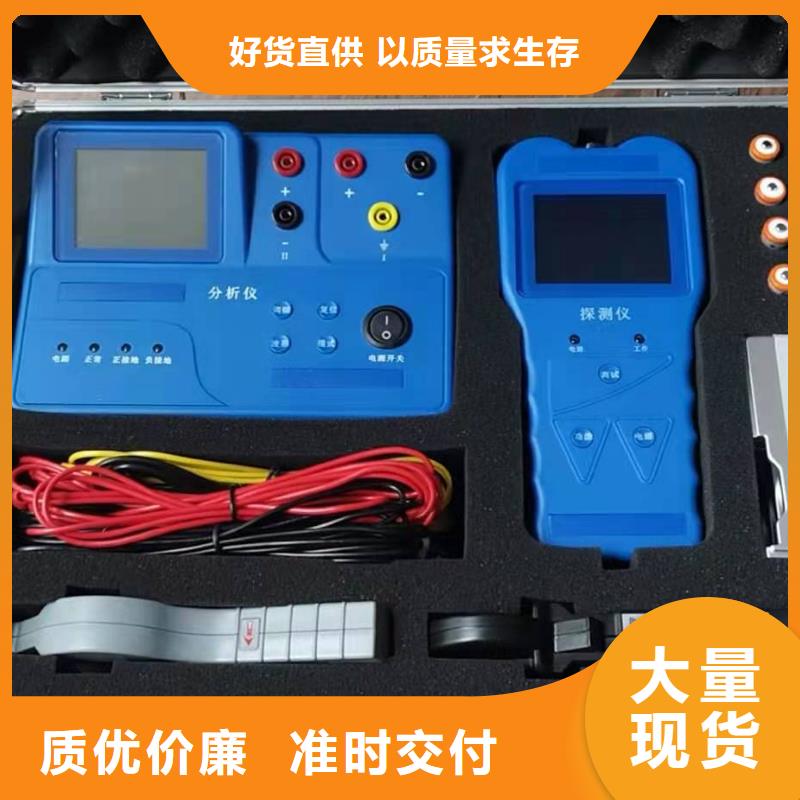

山东枣庄直流系统接地故障定位仪 直流系统绝缘故障、直流互窜故障及交流窜电故障是一种易发生且对电力系统危害性较大的故障，危害电力系统正常运行。为了能够更好的帮助现场维护人员快速准确地找出直流故障，我公司通过多年努力，总结大量现场经验，开发出了直流接地查找仪。直流接地查找仪采用高精度电流钳表，利用故障回路中的直流电流差值进行故障查找与定位，将快速FFT变换技术引入到直流故障查找设备中，可以检测出各电压等级（24V，48V，110V，220V）直流系统中的各类绝缘故障、直流互窜故障、交流窜电故障。随着电力系统对运行的要求越来越高，电力系统中对各类直流故障查找的要求也将越来越高，因此，高精度、绝缘趋势分析将成为电力系统对新一代直流接地查找仪的基本要求。基于调频调幅技术的新型直流故 基于直流电流差值检测原理的新型直流接地查找仪引入快速FFT变换技术，通过对检测量幅频特性的详细分析平衡了直流接地故障查找性与灵敏度方面的矛盾，将直流接地故障技术推向了一个新的高度，具有广泛的应用前景。二、装置结构及原理2．1 装置组成直流接地查找仪由系统分析仪、支路探测仪、采集器三部分组成
山东枣庄直流系统接地故障定位仪开机后分析仪将主动启动检测桥对系统进行检测。主界面状态栏显示了当前系统的工作状态：电流：该值大小表示分析仪工作在当前检测桥投入大小模式下,可通过“调幅”键进行设定；频率：系统默认显示0.25HZ；波形：显示分析仪当前投入检测桥的波形类型，可通过“波形”键进行设定；模式：显示分析仪当前工作模式，可通过“模式”键进行设定；5．3 .2探测仪界面操作与显示将充好电的5号充电电池装入探测仪电池仓，并将采集器与探测仪相连后，开启探测仪“电源”开关，即进入探测仪功能选择界面： 功能选择画面在该界面下，用户可以通过“功能”键在“故障定位波形分析”、“故障信号频谱分析”、“直流漏电电流测试”三个功能之间切换。当“◇”符号位于该功能项前时表示该功能项处于状态。状态栏分别显示了当前接入采集器的类型，分析仪投入检测桥时形成的波形状态，电压幅值，检测桥投入的频率，通信状态，电池电量等信息，采集器类型有“N”表示未接任何采集器，“D”表示接入的是D型采集器，“A”表示接入的是A型采集器；波形状态显示：“”表示当前分析仪投入检测桥时形成的波形形态为方波，“”表示当前分析仪投入检测桥时形成的波形形态为正弦波。选定好功能项，将探测仪采集器钳入被测支路，按下“测试”键即可按选定的功能对被测支路进行检测。注意：当使用A型采集器进行检测时分析仪波形状态必须调节为“”，使用D型采集器极进行检测时，必须调节波形状态为“”。
天正华意电气设备(枣庄市分公司)主要经营： 微机继电保护测试仪。为使产品更加符合客户需求，公司实行一套完整标准的售前，售中，售后服务。我们公司始终遵循“质量为主,客户至上,诚信为本”的经营理念。致力于提供高品质的产品，完善的售后服务，快捷的供货。无论您身处何方，都能感受到我们工作人员迅捷优良的服务。公司以良好的信誉、优质的产品、雄厚的实力、低廉的价格享誉全国30多个省、市、自治区、直辖市，产品深得用户依赖。欢迎新老客户来电咨询。
山东枣庄直流系统接地故障定位仪在没有接地的情况下，系统分析仪不会向系统发出任何信号，同时也不会向探测仪发出同步信号。在自检时，请确保直流系统中不存在其它向直流系统发出信号的设备，如有，请退出后测试，包括在后面的查找过程中均需将存在信号源的设备退出直流系统，否则有可能对检测带来干扰。（3 ）检测开始设备自检通过后，即可对系统支路逐一检测，为了保证检测的顺利进行，在将探测仪远离分析仪进行检测时，不要关闭探测仪电源。探测仪共有三项功能可供用户使用，分别是“故障探测”“绝缘分析”“电流检测”，三项功能可通过功能键进行切换。故障探测功能 设备内部设定了不同电压等级系统的支路接地阻抗检测门限值，当支路绝缘故障小于该门限值时，检测结果显示接地故障告警信号，并告之接地故障点方向；当支路绝缘故障大于该门限值时，检测结果显示非接地信号；同时，为方便用户判断被测支路的绝缘状况，测试结果还将显示检测的绝缘量化指数，绝缘指数越高表示绝缘情况越差，越低表示绝缘情况越好。电压等级/V2448110220接地检测门限值/KΩ7153060设备接地检测门限表绝缘分析功能 选择该功能项之后，探测仪会把被测支路的绝缘阻抗大小及波形显示出来并且指示接地点方向，可测量的阻抗范围如下表：电压等级/V2448110220阻抗测量范围/KΩ0-700-1500-3000-600探测仪阻抗测量范围表如果被测支路存在绝缘故障，检测完成之后显示示意图如下：绝缘分析功能电流检测功能
