简约不浮华，不简单实用。我们的电缆故障寻踪仪2025已更新(大量现货)产品视频用直观的方式展现产品的实用性和价值。
以下是:广东珠海电缆故障寻踪仪2025已更新(大量现货)的图文介绍
天正华意电气设备(珠海市分公司)设备精良，以专业化生产保证 微机继电保护测试仪产品的稳定性。 不断健全的管理体制为产品的结构、质量提供了可靠的保证。
我们的原则
创新源于我们对 微机继电保护测试仪科技的积累；
稳定源于我们对 微机继电保护测试仪质量的坚定；
卓越源于我们对 微机继电保护测试仪细节的执着；
形象源于我们对 微机继电保护测试仪服务的认真！
广东珠海 地下电缆管线探测仪这种方法的缺点是需要将电缆两端的接地线全部解开,略显繁琐。2、护层－大地接法： 图3-1-2 护层－大地接线法如上图所示，将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，对端的电缆护层保持接地，信号加在护层和接地钎之间（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。同样，由于护层－大地分布电容的存在，信号会自近向远逐渐衰减。潜在的问题：护层外部的绝缘层若有破损，部分电流将由破损点流入大地，造成破损点后的电流突然减小，减小幅度与破损点的接地电阻有关。3、相线－护层接法：图3-1-3 相线－护层接法如上图所示，发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。如果是单条电缆敷设，信号自发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。

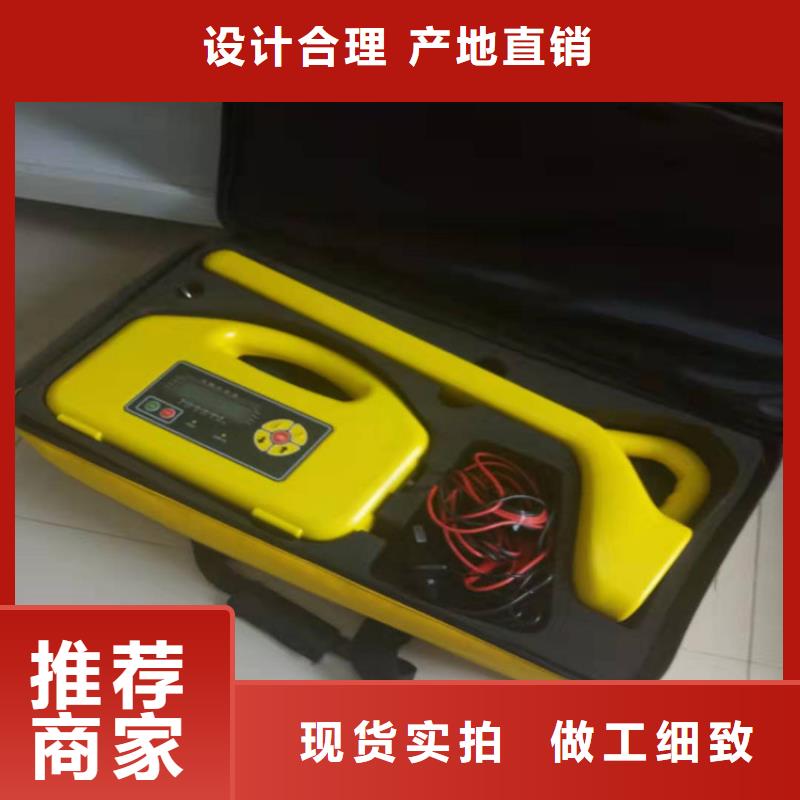

广东珠海地下电缆管线探测仪 设备组成本设备包括发射机、接收机、空间磁场传感器及相关附件：发射机的接线盘、输出连接线、挂线杆、保护地线等组成。一、发射机在架空线处于离线状态下，向故障线路注入信号使接地故障复现，电流由发射机输出，流经故障线路，在接地点入地并返回发射机。发射机面板如图2-1-1所示：其中：1.控制器见图2-1-2发射机控制器。2.保护地端子：用于连接保护地线，接大地网。3.测试地插座：接工作接地线，接大地网。4.高压输出插座：用于连接故障线路。根据现场情况，可使用短连接线夹在开关柜的线路侧；若必须接在架空的线路上，则选用接线盘装的长连接线，并用挂线杆挂在故障线路上。图2-1-2发射机控制器其中：1、按键说明：五向键中的上下键：用于设定输出电流。【中键】用于修改输出方式。【启动】键：启动测试。【停止】键：停止测试。2、工作模式：指示当前工作模式。3、输出方式：断续/连续。断续输出：适用于空间磁场传感器定点方式。连续输出：适用于无线电流传感器定点方式。4、高压输出指示：当启动高压输出后动画指示高压输出，当停止高压输出后，显示绿色，并停止动画。5、输出电流：指示当前输出的电流。6、输出状态指示灯：红灯亮：高压合； 绿灯亮：高压分7、输出限制指示：电压限制：输出已经达到电压，无法继续提高输出电流。功率限制：输出已经达到功率，无法继续提高输出电流。二、接收机接收机用于在架空线正下方探测特征信号，使用时需要插入空间磁场传感器。
