无需繁琐的文字描述，观看我们的视频，让架空线路故障测试仪【智能变电站光数字测试仪】品质优良产品一览无余！
以下是:安徽架空线路故障测试仪【智能变电站光数字测试仪】品质优良的图文介绍

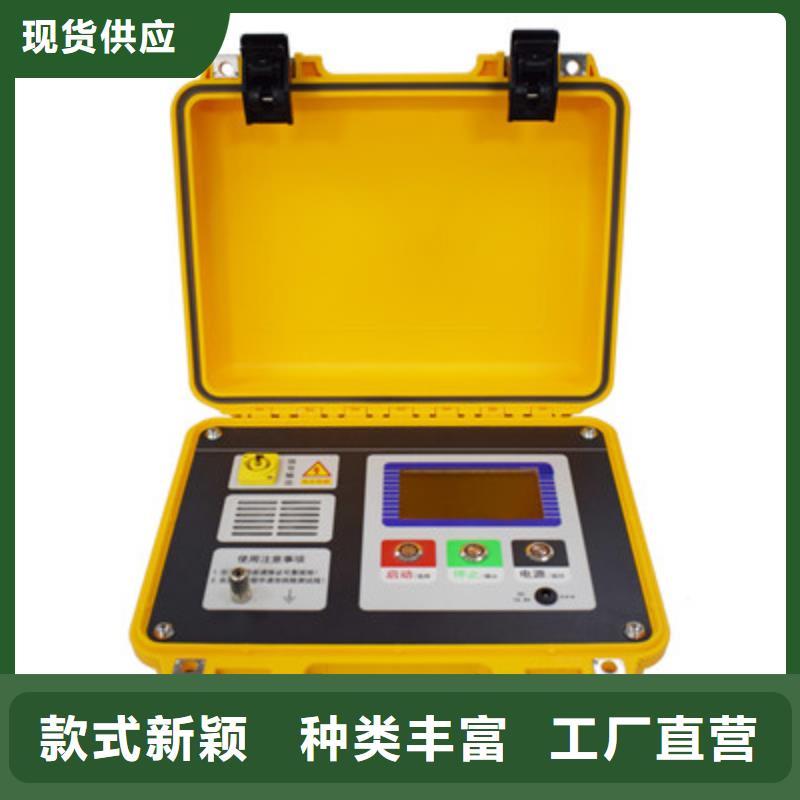

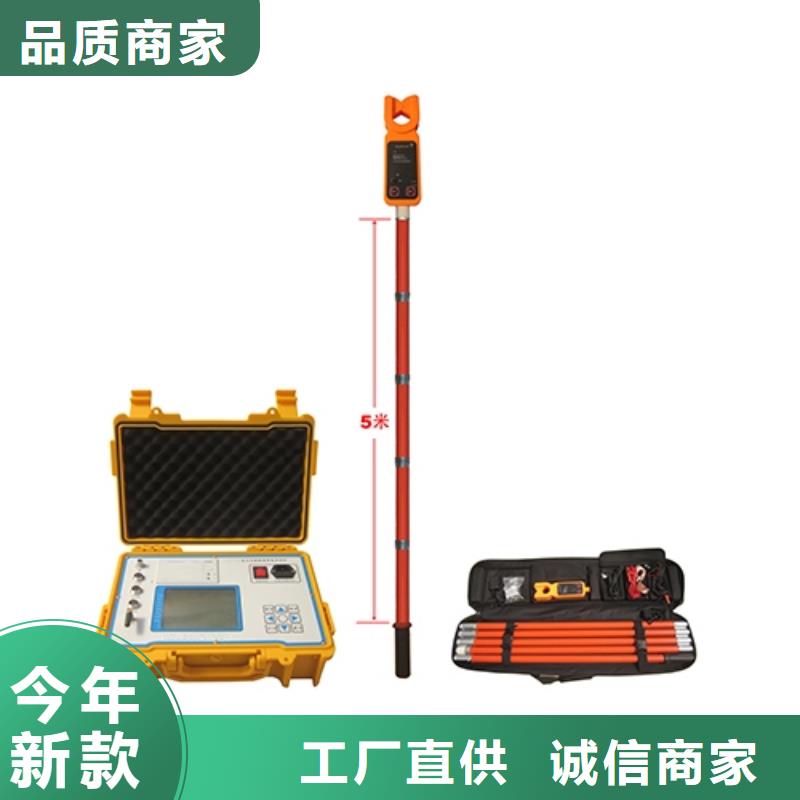

安徽架空线路故障测试仪三相线路静电感应电压测量图（14）图（13）对应操作说明：根据需要测试的线路参数，按压面板上对应的数字键1～5可进入相应测试子项目，按[退出]键返回上级菜单。图（14）对应操作说明：按[确认]键测量三相静电感应电压值及合相电压值（三相电压矢量和），按[打印]键可打印静电感应电压值，按[退出]键返回上级菜单。说明：进行静电感应电压测量时，严格按照屏幕提示要求操作，务必使用装置配套的高内阻静电感应电压测试绝缘棒在线路首端对三相测试。11.5 三相线路电磁感应电压及电磁感应电流（接地电流）测量菜单电磁感应电压测量图（15 ） 电磁感应电流测量图（16）图（15）对应操作说明：按[确认]键测量三相电磁感应电压值及合相电压值（三相电压矢量和），按[打印]键可打印电磁感应电压值，按[退出]键返回上级菜单。图（16）对应操作说明：按[确认]键测量三相电磁感应电流值及合相电流值（三相电流矢量和），按[打印]键可打印电磁感应电流值，按[退出]键返回上级菜单。11.6 三相线路正序零序阻抗参数自动测试菜单正序零序阻抗参数自动测试图 正序零序阻抗参数结果显 ）对应操作说明：进入菜单后，根据屏幕提示确认线路末端三相短路接地，按[预测]键仪器自动检测线路末端短路及接地状态并给出提示，预测通过后按[测试] 键仪器可自动测量三相正序阻抗参数和零序阻抗参数，测试完成后屏幕显示测试结果，按[打印]键可打印并存储测试结果，按[退出]键返回上级菜单。 三相线路正序零序电容参数自动测试菜单正序零序电容参数自动测试图 正序零序电容参数结果显示 对应操作说明：进入菜单后，根据屏幕提示确认线路末端三相悬空，按[预测]键仪器自动检测线路末端是否有短路接地及悬空状态并给出提示，预测通过后按[测试] 键仪器可自动测试三相正序电容参数和零序电容参数，
安徽架空线路故障测试仪 抗干扰能力，内置的工频干扰抑制装置可抵御被测线路首末两端接地后，被测线路上工频干扰电流在20A～100A条件下的线路参数可正常测试，抗干扰的原理是将装置的隔离变压器经过特殊设计辅以感应电压抑制模块将线路上的干扰电压对地形成低阻泄放通道。3.7 线路阻抗参数测试频率选择45Hz和55Hz双频自动测试，具有更好的测试等效性。电容测试频率选择260Hz单频测试，解决了超短距离线路电容参数的测试准确度的难题。3.8 装置内部的异频电源具有良好细度的步进升压控制，通过预检程序可自动调整电源输出电压和电流，解决了超短线路和大截面电缆的参数测试难题。3.9 采用数学算法和选用16位高精度AD芯片，保证了装置异频输出信号的纯净度和高保真度，在测试信号与干扰信号为1：20倍的情况下，可以准确将异频测试信号和工频干扰信号彻底分离，从而准确测试线路工频参数。3.10 测试装置采用单相220V供电，方便现场使用单相发电机供电完成所有测试项目，并具有工作电源误接380V报警保护功能。3.11 高可靠性，装置内部异频电源具有过压、过流、短路、过热等多重保护，在操作面板配有手控急停按钮，保证了参数测试现场出现任何意外情况下即时手动关闭试验电源输出，同时装置自动将首端线路三相接地，保证了设备和测试人员的。
天正华意电气设备(安徽省分公司)坚持“用专业说话”的设计哲学及丰富的视野，始终聚焦客户需求，坚持自主研发，坚持以人为本，注重人才培养，致力于企业文化建设，全体员工精诚团结、不断创新；并与国内外数千家企业建立了长期稳定的合作关系，力争为用户提供优质的 微机继电保护测试仪产品、优质的服务，的解决方案，为我国 微机继电保护测试仪行业的发展做出巨大的贡献。
安徽架空线路故障测试仪 三相线路两回线路间零序互感测试接线示意，如图（3）（图3）测试两条输电线路间的零序互感时，先将两条线路末端三相短路接地，线路Ⅰ首端三相引线并接在一起分别对应接入装置电流端子，然后再将线路Ⅱ首端三相引线并接在一起分别对应接入装置电压端子，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序互感测试，测试结果为双回线路间零序互感及三相线路的单相零序互感。8.5 三相两回线路间零序耦合测试接线示意，如图（4）（图4）测试两条输电线路间的零序耦合参数时，先将线路Ⅰ首端三相引线并接在一起分别对应接入装置零序耦合输出端子，线路Ⅱ首端三相引线并接在一起分别对应接入装置电流端子，通知对侧将两条线路末端三相悬空，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序耦合测试。8.6 二相线路工频参数测试接线（略）二相线路测试接线与三相线路接线原理基本相同，本装置定义使用A相、C相对应接入被测线路的二相（对直流线路分别对应正极导线、负极导线）即可，操作按照显示屏幕菜单对应提示进行。9 测试装置操作面板（图5）说明： ① RS232通讯接口；② 热敏打印机；③ 电源故障类型显示灯（过压、过流、短路、过热）；④ 液晶显示屏； ⑤ U盘数据导出接口；⑥ 电源紧急停止输出按键；（0～9）数字设置键盘； ⑧ [《《《 ]显示屏幕对应的功能操作热键；10 测试装置接线面板(图6)说明：① 单相220V交流输入端；工作电源总开关；③ 双回线路零序耦合测试输出端子； ④ 外壳地端子； ⑤ 电压测量输入（UA、UB、UC）插孔； ⑥ 测试电源输出（A、B、C）插孔；⑦ 装置试验接地端子（Un电压参考点）； ⑧ 外部输入电流接线端子（装置检定时标准电源电流输入）；
