以下是:江苏徐州直流电阻测试仪雷电冲击发生器经验丰富品质可靠的图文介绍

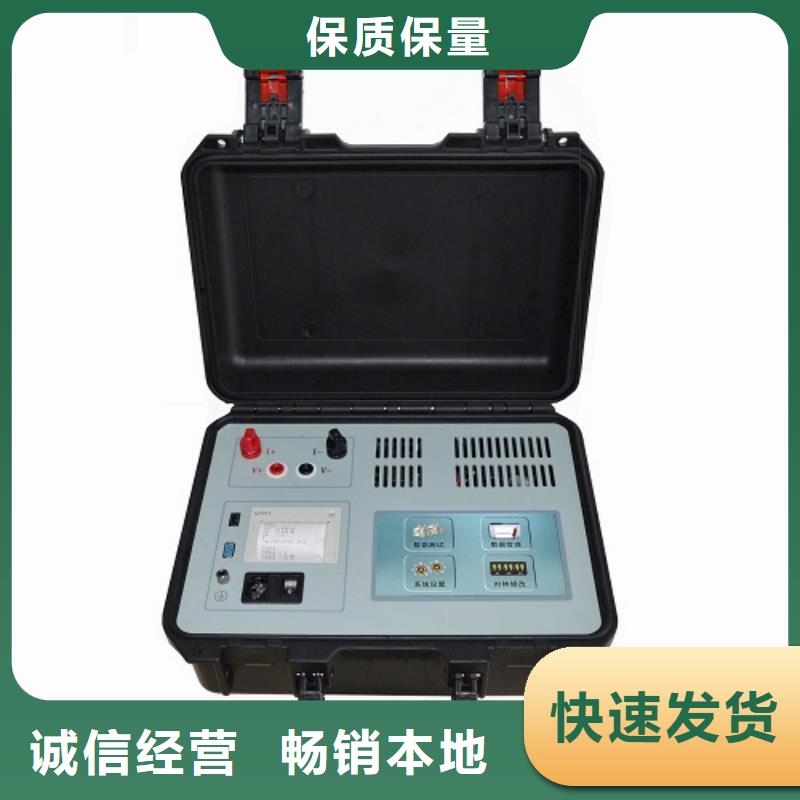

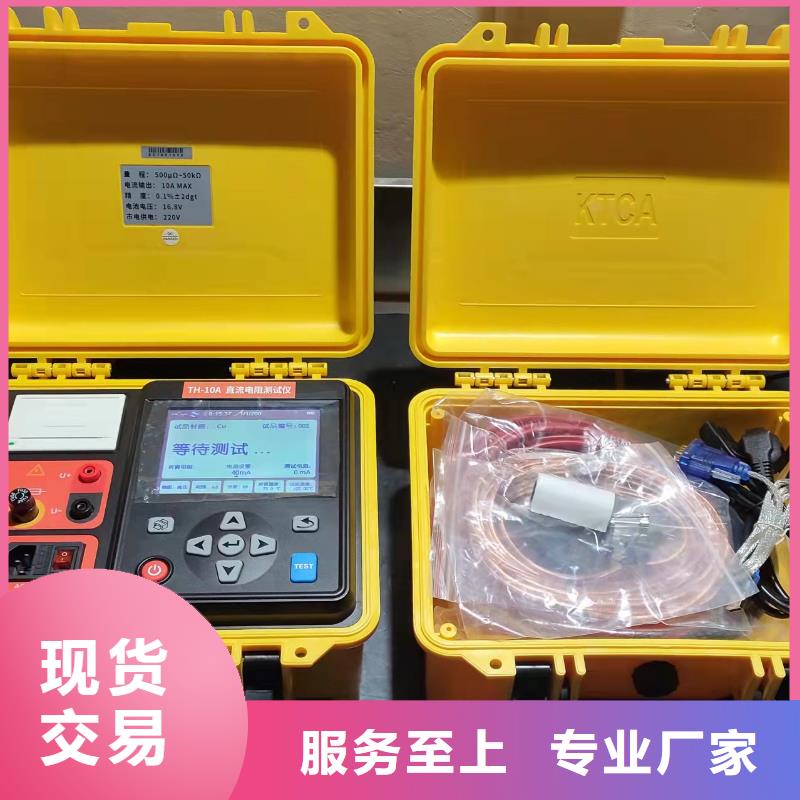

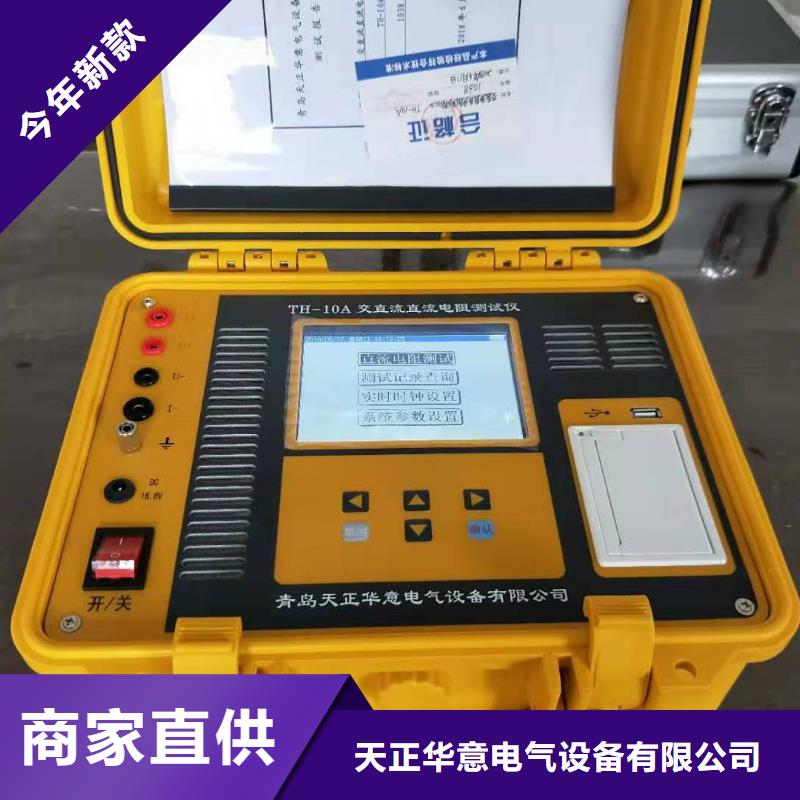

江苏徐州直流电阻测试仪 简称直阻仪、又名直流电阻仪、变压器直流电阻测试仪等。直流电阻测试是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门性试验的必测项目、能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。也是变压器在交接、大修和改变分接开关后，必不可少的试验项目。同时，类似干式变压器，非晶合金变压器，由于低压线圈采用铜箔绕制，电阻值极低，给测试带来了较高的精度及分辨率的要求。在通常情况下，用传统的方法（电桥法和压降法）测试变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了满足感性线圈直流电阻快速测试的需要，提高直流电阻的测试精度、缩短测试时间以及减轻测试人员的检测负担而研制开发了本款直流电阻测试仪，对此本仪表设计了 输出电流范围为10A，解决了低值电阻测试的难题。同时针对互感器等高阻值试品，本仪表还将直流电阻测试量程扩展至1MΩ，是测试变压器绕组以及大功率电感设备直流电阻的理想设备。本仪器还采用5.6寸彩色LCD显示，操作界面简洁美观，内置可充锂电池及充电电路，以高速微控制器为核心，结合高速A/D转换器及程控电流源技术，具有电阻温度换算功能，在电路设计方面具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。以实现高精度、高稳定性、高速测试，还具有自检、自动放电、输出电流大、量程宽、抗干扰能力强、充放电速度快、数据分析处理、放电指示等特点。二．技术规格功 能 变压器绕阻电阻测试、低电阻测试、等电位连接电阻测试、金属连接电阻测试、微欧计电 源 内置：14.8V 7800mAh可充锂电池；外接：AC 220V/2A 50Hz/60Hz测试方式 四线法充 电 器 16.8V/2A充电器显示模式 5.6寸LCD彩屏，640dots×480dots，显示域116mm×88mm测试接口 I+（电流正）、I-（电流负）、U+（电压正）、U-（电压负）输出电流 10A、5A、1A、400mA、200mA、40mA、<5mA（恒压12V）量 程(市电220V) 500μΩ~1.5Ω （恒流 10A档 ）1mΩ~4.4Ω （恒流 5A档）10mΩ~22Ω （恒流 1A档）25mΩ~55Ω （恒流 400mA档）200mΩ~110Ω （恒流 200mA档）1Ω~550Ω （恒流 40mA档）10Ω~1MΩ （恒压 12伏 <5mA）量 程（内置电池） 500μΩ~200mΩ （恒流 10A档）1mΩ~800mΩ （恒流 5A档）10mΩ~12Ω （恒流 1A档）25mΩ~30Ω （恒流 400mA档）200mΩ~60Ω （恒流 200mA档）1Ω~300Ω （恒流 40mA档）1Ω~1MΩ （恒压 12伏<5mA） 分辨率 0.1μΩ测试精度 恒流档±0.1%±2dgt; 恒压档±2%±2dgt (23℃±5℃，80%RH以下)超量程提示 --OL--放电提示
江苏徐州直流电阻测试仪上图中，图三、图四、图五分别为测量低压Rac、Rba、Rcb的接线方法。2、开机、测试、打印开机后屏幕显示欢迎界面稍后显示初始界面，如下图◆选择电流：在初始界面，按循环键光标可在选择设置、查询数据、选择电流之间循环移动。将光标移动至选择电流后，按选择键可滚动显示不同的待选测试电流值（自动、10A、5A、1A、200mA、40mA、＜5mA）。◆测试：选定测试电流后，按确认键可启动测量。启动测量后屏幕显示“正在充电”。稍后显示“正在测试…”。几秒后，就会显示所测阻值，如下图：其中，R为实测电阻，Rt为折算电阻。（折算温度请参考本说明书：六、2 温度设置，如果不进行温度设置，则默认为上一次设定值）。当选择自动测试时，仪器会根据试品阻值情况自动选择合适的输出电流进行测试。◆打印：显示测试结果后，长按选择键可打印测试结果。◆结束测试：测试完毕后，按复位键，仪器电源断开，屏幕恢复初始状态，重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。（注意：应先按复位键，等待放电报警声音结束以后，再断电拆线，否则将有可能导致人员触电。）
江苏徐州直流电阻测试仪即时数据的“测试电阻”显示所测阻值，“折算电阻”显示试品在预设折算温度下的阻值（具体设置方法请参见本说明书：设置折算系数）。此页面可进行以下操作：①．打印测试数据：触摸 “打印”图标，或按【F8】打印当前数据。②．存储测试数据至本机：触摸“存仪器”图标，或按【F1】，将测试数据存至仪器，可随时调阅。③．存储测试数据至U盘：将U盘插入仪器面板的U盘接口后，触摸“存优盘”图标，或按【F9】，把测试数据存至U盘，可在计算机上查阅。④．上调分接：触摸“上调”图标，或按【F2】键，分接数增加1。⑤．下调分接：触摸“下调”图标，或按【F3】键，分接数减小1。⑥．重测：触摸“重测”图标，或按【F7】键，立即刷新测试数据。⑦．停止测试：触摸“中止”图标，或按【F6】键，或按【复位】键停止测试。停止测试后，仪器会先将试品放电，如下图：请耐心等待放电结束（放电声响结束后，稍等几秒钟），仪器返回主页面，再进行后续操作。3、设置折算系数触屏：在主界面直接触摸“测试设置”图标进入设置界面。按键：按【←】或【→】键选中“测试设置”图标，按【确定】键进入。在此页面可以修改当前绕组温度、换算温度、线圈材质、连接方式，触屏和按键的操作方法与其他界面操作方法相同，不再赘述。绕组温度：当前测试时的绕组温度（根据实际情况设置）。换算温度：将测试所得的阻值折算成此温度下的阻值（根据需要设置）。材料选择：当前所测试品的材质（根据实际情况设置）。修改完后确定，触摸“返回”按钮或按F6返回主页面，如果本次测试没有对测试参数进行设置，将会默认与上一次测试参数相同。4、数据查询触屏：在主页面直接触摸“数据查询”图标进入查询界面。按键：按【←】或【→】键选中“数据查询”图标，按【确定】键进入。此页面可进行以下操作：①．打印数据：触摸的“打印”图标，或按【F8】，打印当前数据。②．导出全部数据至U盘：将U盘插入仪器面板的U盘接口后，触摸“全导”图标，或按【F9】，将全部已存储数据一次转存至U盘。③．导出单条数据至U盘：将U盘插入仪器面板的U盘接口后，触摸“单导”图标或按【F1】键，把当前查询数据转存至U盘。④．查询上一条数据：按【F2】键或触摸“上翻”图标，屏幕刷新显示上一条数据。⑤．查询下一条数据：触摸“下翻”图标，或按【F3】键，显示下一条数据。⑥．删除数据：触摸“删除”图标，或按【F7】，删除当前数据。⑦．返回主页面：触摸“返回”图标，或按【F6】，可返回主页面。
江苏徐州直流电阻测试仪、操作注意事项1、测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试 人员和设备的。本机的输出端设有放电电路。仪器复位后，电感会通过仪器泄放能量。一定要在放电指示完毕后才能拆掉测试线。2、对于无载调压变压器，不允许测量过程中切换分接开关。3、测量过程中如果电源突然断电，本机会自动开始放电，请不要立刻拆卸接线，至少等待 30 秒钟后才可拆卸接线。4、测量时，其他未测试的绕组请勿短路接地，否则会导致变压器充磁过程变慢，数据稳定时间延长或数值不对。5、开机前请检查电源电压:交流 220V±10%，50Hz。6、试验时请确认被测设备已断电，并与其它带电设备断开。7、试验时机壳必须可靠接地。8、试验时不允许不相干的物品堆放在设备面板上和周围。9、更换保险管和配件时，请使用与本仪器相同的型号（详见技术指标）10、本仪器注意防潮、防油污。11、选择电流时要参考技术指标栏内量程，超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态，此时应按复位键让仪器复位，重新选择较小的电流档位。四、售后服务仪器自购买之日起一年内，属于公司的产品质量问题免费维修，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案，并为您提供快的现场服务。
天正华意电气设备(徐州市分公司)创办以来，诚信经营，已发展成为立足 微机继电保护测试仪市场，集生产、制作、销售为一体的 微机继电保护测试仪厂家。公司制定了科学合理的管理服务体系，规范生产，诚信服务，为企业赢得了良好的信誉，获得了广大客户的一致好评！精良的生产设备、高端的人才优势、强大的技术后盾、先进的市场服务体系、完整的 微机继电保护测试仪产业链条、创新的发展理念，使得我们能够实现全新的发展模式，以质为本、诚兼天下，企业必将走向更加辉煌的明天！

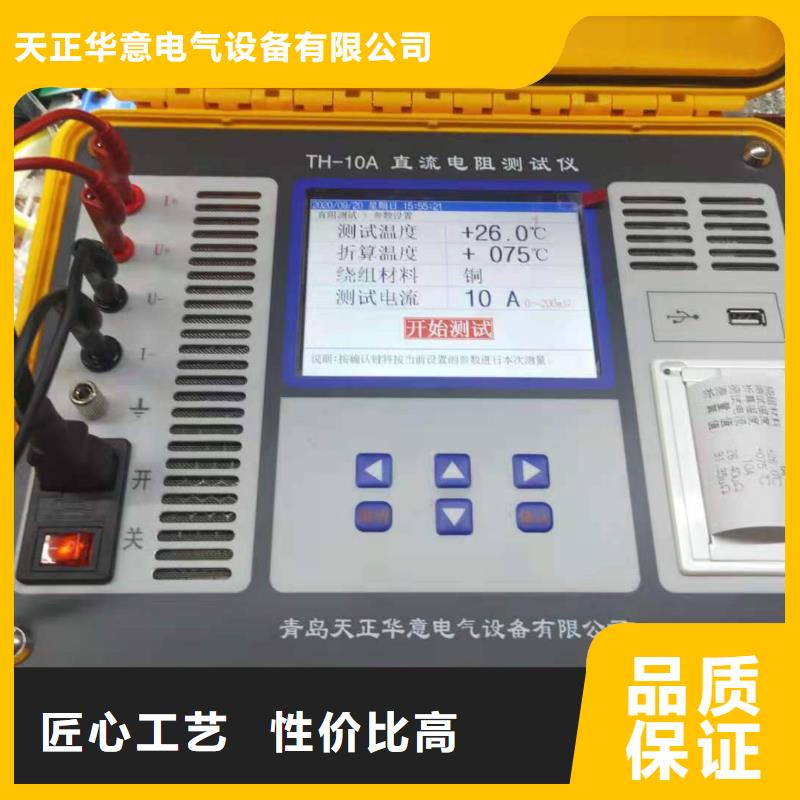

江苏徐州直流电阻测试仪上图中，图三、图四、图五分别为测量低压Rac、Rba、Rcb的接线方法。2、开机、测试、打印开机后屏幕显示初始界面，如下图：◆选择电流：按循环键光标可在选择设置、查询数据、选择电流之间循环移动。将光标移至选择电流后，按选择键可滚动显示不同的待选测试电流值（自动、10A、5A、1A、200mA、40mA、＜5mA）。◆测试：选定测试电流后，按确认键可启动测量。启动测量后屏幕显示“正在充电”。稍后显示“正在测试…”。几秒后，就会显示所测阻值，如下图。其中，R为实测电阻，Rt为折算电阻。测试结果稳定后，仪器自动保存测试数据。（折算温度请参考本说明书：六、3 温度设置，如果不进行温度设置，则默认为上一次设定值）。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。◆打印：显示测试结果后，长按选择键可打印测试结果。◆结束测试：测试完毕后，按复位键，仪器停止输出电流，屏幕恢复初始状态，放电报警声响起。等放电报警声结束后，方可重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。（注意：应先按复位键，等待放电报警声音结束以后，再断电拆线，否则将有可能导致人员触电。）3、温度设置：按循环键，将光标移至选择设置，如下图：此时按选择键，滚动显示不同的待选项（温度、时间、参数、导出）。选定温度后，按确认键，进入温度设置界面，如下图：通过循环键，将光标在当前温度、折算温度、材质选择、存储几个选项中滚动。通过确认键（上调）和选择键（下调）来改变当前值。根据需要设置当前温度和折算温度，选择好材质，通过循环键将光标移动到存储，按确认键保存设置，并返回至初始界面。4、时间设置在开机界面中，按循环键将光标移动到选择设置，如下图：此时，按选择键，将当前选项切换至时间，按确认键可进入时钟修改界面，如下图：在上图中，按循环键可将光标在各个日期数据之间移动，按选择键减小数据，按确认键增加数据，按复位键保存并退出至初始界面。5、数据查询在开机状态下，按循环键将光标移动到查询数据菜单，然后按确认键进入数据查询数据界面。此时，按循环键上翻记录，按确认键下翻记录，按选择键打印当前数据，按复位退出查询界面。6、数据导出插上U盘，按循环键将光标移动到选择设置，按选择键，将当前选项切换至导出。按确认键，仪器中存储的测试结果将导出至U盘。U盘中会出现一个“直阻.TXT”的文件，在电脑上打开该文件，显示内容如下：七、仪器自检如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图：将标准电阻接至仪器的接线柱上，如下图：按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。八、电池充电说明当仪器长时间不用或直流供电使用一段时间后，都会造成电量不足，需要对仪器电池进行充电。充电时插上配套充电器，此时充电器上指示灯变为红灯，开始对仪器电池进行充电。当充电指示灯变为绿灯时说明电池充电完成，这时可以拔掉充电器。
