想要更直观地了解感应式三相氧化锌避雷器带电测试仪库存充足产品的特点和功能吗？我们为您准备了视频介绍，相较于图文，视频更能让您轻松掌握产品的核心卖点。
以下是:湖南常德感应式三相氧化锌避雷器带电测试仪库存充足的图文介绍
经过三年的努力与发展，已具备一定的规模与实力，现天正华意电气设备(常德市分公司)拥有一支精湛的技术团队和完善的生产团队，为您提供从 微机继电保护测试仪研发、生产、销售、售后一体式服务。公司提倡“诚信、团结、敬业、奋斗”的企业精神文化，提供好的 微机继电保护测试仪产品与真诚，好的服务售后服务：我们有专门的售后服务团队，提供售后1年内免费维修服务。
湖南常德非线性电阻测试仪 现场接线及使用a开关机：将电源开关打至“ON”状态,仪器显示屏上显示开机画面（如图2）,将电源开关打至“OFF”状态，仪器关闭。欢迎使用氧化锌避雷器直流特性测试仪图2 开机显示界面b测量功能选择页面：等待2秒钟，仪器进入“功能选择”页面（如图3）。功能选择无间隙 ZnO避雷器非线性电阻ZnO阀片选择湖南常德非线性电阻测仪 进入图3 功能选择个菜单项为“无间隙ZnO避雷器”测量功能，用于检测10kV及以下电力系统用无间隙氧化锌避雷直流参考电压U1mA和0.75U1mA下的泄漏电流。第二个菜单项为“非线性电阻ZnO阀片”测量功能，用于氧化锌非线性电阻ZnO阀片在直流参考电压U10mA和0.5U10mA下的泄漏电流。第三个菜单项为“时间设定”，可用来设定仪器的日期和时间。日期和时间掉电不丢失，无需每次开机都重新设定。页面底部左边是“选择”字符，指显示屏下方左边的按键为“选择”功能，按下后将在上述三个菜单项间循环切换。页面底部右边是“进入”字符，指显示屏下方右边的按键为“进入”功能，按下后将根据菜单项功能进入对应的功能页面。4.3 “无间隙ZnO避雷器”测量功能图4 无间隙过电压保护器或氧化锌避雷器试验接线示意图当菜单项在“无间隙ZnO避雷器”项时，按功能键将进入“无间隙ZnO避雷器”测量功能，见图5 直流测量无间隙ZnO避雷器退出 进入图4 直流泄漏电流测量界面确定加直流高压？确认试品接线对应退出 进入图5 直流泄漏选择界面注意事项：（1）在开始测量前应将面板上的“高压输出”开关打至“OUT”状态，否则仪器无法输出高压；（2）开始测量前，应确认接线正确，接地良好，以免发生电击事故。（3）10秒内无操作，仪器自动返回上一页面。测量输出高压时，仪器伴有LED发光和蜂鸣器声响提示，测量完毕，显示出所有测量结果，即直流U1mA下的电压及U1mA/0.75倍电压下的直流泄漏电流值，测量完毕，显示测量结果，如图6所示。按左侧功能键可打印测量结果，按右侧功能键可退出本次测试。

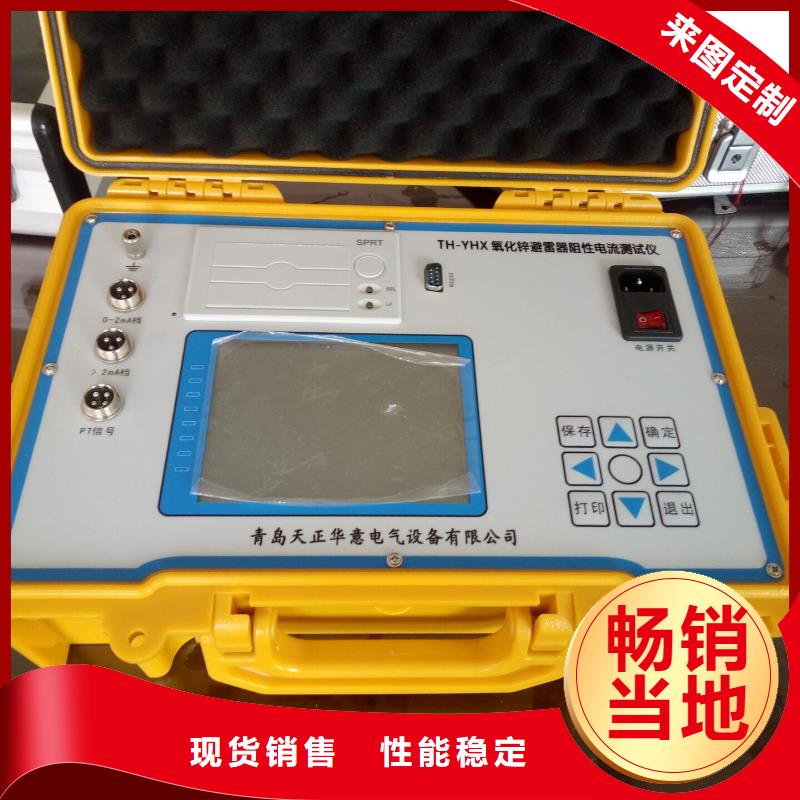

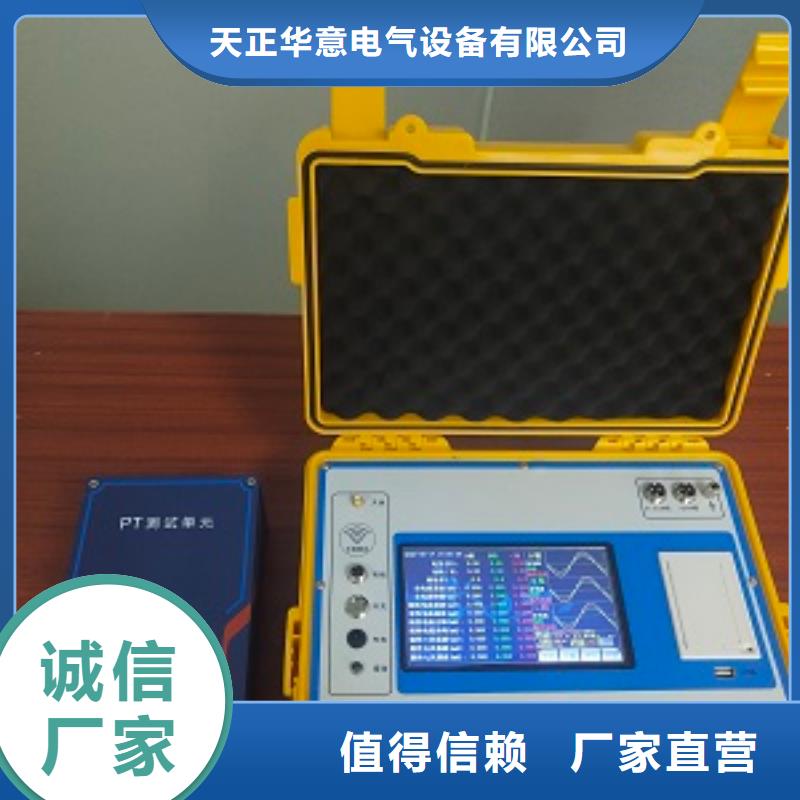

湖南常德非线性电阻测试仪技术指标1.电源：220V、50Hz或内部锂电池供电2.测量范围：泄漏电流 0-10mA（可扩展）； 电压 30-100V（可扩展）；（选配二：电场强度输入范围：30kV/m~300kV/m。）3.测量准确度：电流：全电流>100μA时： ±5%读数±1个字；电压：基准电压信号>30V时： ±5%读数±1个字。4.测量参数：泄漏电流全电流波形、基波有效值、峰值。泄漏电流阻性分量基波有效值及3、5、7次有效值。泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。容性电流基波，全电压、全电流相角差。电压有效值。避雷器功耗。5.电压基准信号取样方式：有线同步：40米（可扩展）无线同步：>400米（可扩展）6.锂电池参数：充电时间 > 6小时 连续工作时间 > 4小时间断工作时间 > 8小时7.仪器尺寸： 主机36cm×26cm×14cm 配件箱42cm×33cm×20cm8.仪器重量： 主机5.0kg 配件箱9.0kg四、仪器面板介绍图2测试仪面板如图2所示，测试仪分为主机和PT测试单元两部分。PT测试单元：采集PT二次侧电压（或选配二：B相感应板电场强度信号），通过有线或无线方式将信号发送给主机。
湖南常德非线性电阻测试仪试验二、灭磁过电压试验操作规程1、切断励磁控制器与励磁变和发电机的连接，确保灭磁开关处于分开状态拔出发电机碳刷、转子接地保护装置和转子电压表的保险拔出，功率柜直流输出侧刀闸保持在断开位置，断开轴电压抑制回路。2、将电压调节旋钮逆时针旋转至小位置，接好电源线，按下电源开关，启动测试装置，LCD触摸屏幕显示启动过程，直至测试软件启动完成。灭磁过电压试验接线图如下所示：图七、过电压试验接线图3、通过触控方式在LCD屏上，选择“过电压”按钮，退出耐压试验程序，进入过电压测试程序。弹出窗口中根据需要将漏电流报警门限值选定300mA、450mA或600mA。4、针对灭磁以及过电压设计的电压值，仪器设计了三个测试电阻，根据测试需要选择性投切。Vh与Vm之间电阻默认10K，需要投切时（测试波形不好）先投R1若启动后达不到理想效果，可再次投切R2再启动观察，正常测试用不到投切电阻。投切R1后为5K，投切R2后电阻为3.3K。Vh与Vm间可根据测试需求可外接可调电阻，注意操作！过电器保护测试仪 避雷器测试仪器 工频放电电压的测试 工频放电电压的测试仪 工频放电电压的测试装置 过电压保护器试仪 过电压保护器检测仪 灭磁过电压测试仪 灭磁和转子过电压保护试验 励磁系统的灭磁及过电压性能测试
湖南常德非线性电阻测试仪技术指标3.1 直流1mA参考电压试验⑴ 额定输出(DC)：电压0.0～30.0kV 电流0～1000μA ⑵ 测量范围：电流0～1000μA 电压：0.0～30.0kV⑶ 分辨率：电流1uA 电压：0.1kV⑷ 测量准确度：±1.5%3.2直流10mA参考电压试验⑴ 额定输出(DC)：电压0.01～0.5kV 电流0～50mA⑵ 测量范围：电流0～50000μA 电压：0.0～5000V⑶ 分辨率：电流0.1uA 电压：0.01kV⑷ 测量准确度：±1.5%3.3 其他参数⑴ 具有残压自动泄放功能⑵ 具有打印功能⑶ 电源供电方式：免维护高能锂电池组⑷ 环境温度： -10℃～+50℃ 相对湿度： RH ≤80％ 海拔高度： ＜1000米⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg4使用方法4.1 仪器面板图图1 仪器面板布局图1.仪器外箱：高强度ABS密封箱2.直流端子：直流高压正输出端子3.接地端子：直流高压负输出端子，同时用作接地端子，试验时必须可靠接地4.充电接口：内置电池充电口，必须使用附配的专用充电器5.电量显示窗：内置电池的电量显示6.高压输出开关：置于OUT时允许在测量时输出高压，置于OFF时禁止输出高压7.工作电源插口：仪器可外接220V市电作为供电电源8.保险管座：用于安装市电方式工作时的保险管9.工作开关：仪器工作电源开关10.高压输出声光报警提示：当仪器输出高压时发生声光报警提示现场操作人员11.按键：仪器操作功能按键12.液晶屏：仪器工作与测试状态显示13.打印机：测试数据的即时打印
