想要了解异频全自动抗干扰介损测试仪产品的魅力？视频为你揭晓答案！
以下是:河南平顶山异频全自动抗干扰介损测试仪的图文介绍

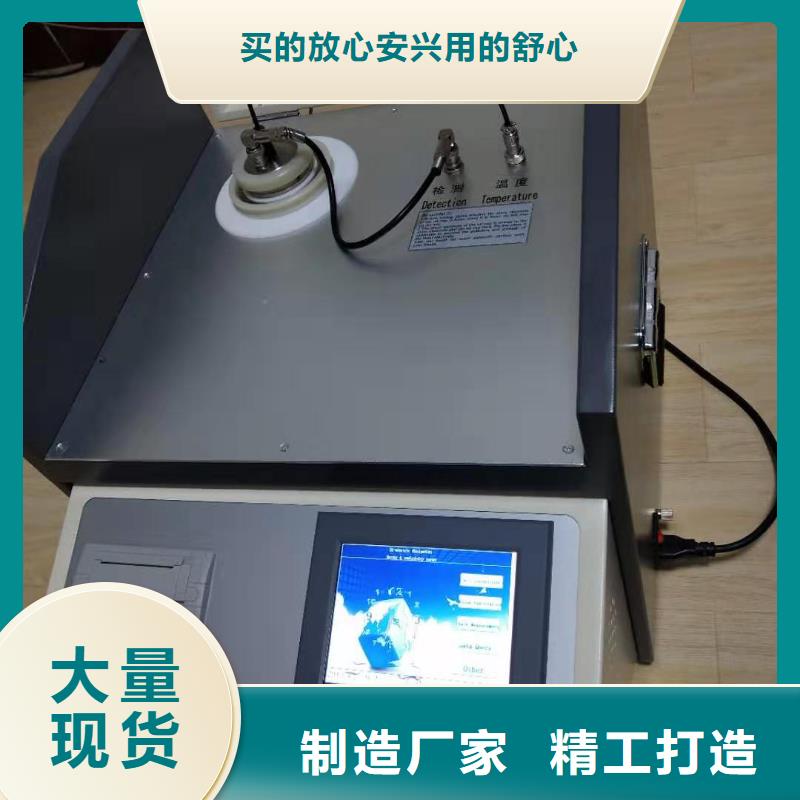

河南平顶山介质损耗测试仪用途：主要用于测试空杯介损及室温时油样介损。e)功能：在加热到设定温度的整个过程中的任意时间段手动启动对设定项的测试。用途：主要用于需要掌握中间某温度段的介损值。f)功能：加热到油样温度达到设定温度后，设备系统将按照操作员预先的设定，自动完成整个测试流程。用途：主要用于自动测试设定温度的介损值。?辅助功能项目a)显示位置：主菜单界面左上角（图五“2012-03-28 10:50:31”部分）；功能：时间提示b)显示位置：主菜单界面底部（图五“设备编号：612010 出厂日期：”部分）；功能：指示设备信息c)显示位置：主菜单界面右上角（图五“18.6℃”部分）；功能：实时监控用户在参数设定中所设定恒温条件的温度；设置为外电极则显示油杯外电极温度；设置为内电极则显示油杯内电极温度；设置为平均温则显示内外电极的平均温度。2.仪器操作说明及注意事项a)仪器开始运行时，应先接地端接地，电源入口引入AC220V电源；b)打开箱盖，可将油杯取出，加热及测试介损时，应将箱盖关上；c)接通电源前，须保证箱盖内两根测量线，完好连接；d)加热后的油杯上会有高温，如要取出油杯等物，应小心操作，以免灼伤；e)启动测试后，油杯上会带高压电，严禁此时取杯；如要取油杯，请复位设备，断电后取杯，操作应小心，以免触电；f)箱盖具有合盖保护，打开盒盖时，会中断加热及中断高压；g)如非必要，不得在测试过程中打开箱盖；h)移动设备时应将油杯取出单独包装，以防止从中掉出打坏油杯。
河南平顶山介质损耗测试仪比如48.7Hz50±0.1Hz到50±10Hz自动双变频随意设置。60±0.1Hz到60±10Hz自动双变频随意设置。频率精度：±0.01Hz外施高压：正接线时试验电流5A，工频或变频40-70Hz反接线时试验电流10kV/5A，工频或变频40-70HzCVT自激法低压输出：输出电压3～50V，输出电流3～30ACVT变比测量：变比测量精度：±读数×1％变比测量范围：10～99999相位测量精度：±0.1°相位测量范围：0～359.9°测量时间：约40s，与测量方式有关输入电源：180V～270VAC，50Hz±1％，市电或发电机供电计算机接口：标准RS232接口，U盘插口(自动U盘存储数据)。打印机：炜煌A7热敏微型打印机环境温度：-10℃～50℃相对湿度：＜90％外形尺430＊330＊350mm仪器重量：28kg五、测量方式及原理按被测试品是否接地分两种测量方式，即正测量方式和反接线测量方式。两种测量方式的原理如图一所示：高压输出端Icx R 高压输出端Icx 10KV 10KV o CN ICN ～ Cx CN ICN ～ CX o RNR RNCx端 （a）正接线测量 （b）反接线测量图一在高压电源的10kV侧，高压分两路，一路给机内标准电容CN，此电容介损非常小，可以认为介损为零，即为纯容性电流，此电流ICN 可做为容性电流基准。在Cx试品一侧，试品电流Icx通过采样电阻R采入机内，此Icx可分解成水平分量和垂直分量见图二所示，通过计算水平分量与垂直分量的比值即可得到tgδ值。在图一（a）中Cx为非接地试品，试品电流Icx从试品末端进入采样电阻R，得到全电流值，在图一（b）中Cx为接地试品，机内Cx端直接接地，电流Icx从试品高压端到机内采样电阻取得全电流值。电流矢量法 试品等效电路
天正华意电气设备(平顶山市分公司)多年来本公司始终奉行“靠质量占市场，靠信誉赢客户，靠新品谋发展，靠科技创未来”的理念，不断弘扬企业文化，不断加强内部管理，不断提高产品质量，不断企业品牌，积j i打造j i具正雷特色的 微机继电保护测试仪精品。
河南平顶山介质损耗测试仪按“ESC”键，光标移至首位，再按”键，将光标移至下一排“□开始测量”前，见图7所示。图7 开始测量 图8 正在测量中图9 测量结果 打印结果⑤打开“内高压允许”开关，按“ENT”键，仪器开始产生高压输出，同时伴有“嘟”的提示音，此时，屏幕显示“ 正在测量中 请等待 ” ，如图8所示。⑥在经过约40秒后，测量结束，高压自动切断，屏幕显示测量结果，如图9所示,如需打印结果,按“ENT”键即可打印。打印结果见图10所示。六、试验接线根据被试设备接地情况正确选择正、反接法；1、正接法：当被试设备的低压测量端或二次端对地绝缘时，采用该方法。将红色专用高压电缆从仪器后侧的HVx端上引出 ，高压屏蔽线（黑夹子）接被试设备高压端，高压芯线（红夹子）悬空；将黑色专用低压电缆从仪器面板上的Cx端引出 ，低压芯线（红夹子）接被试设备低压端L（见图11）；低压屏蔽线（黑夹子）接被试设备屏蔽端E。（试品无屏蔽端则悬空）HVx及Cx的芯线与屏蔽线之间严禁短接，否则无法取样，无法测量；2、反接法：当被试设备的低压测量端或二次端对地无法绝缘，直接接地时，采用该方法。将红色专用高压电缆从仪器后侧的HVx端上引出，高压芯线（红夹子）接被试设备高压端，高压屏蔽线（黑夹子）悬空；低压端接地(见图12)；此时的低压CX输入线不接；注意HVx的芯线与屏蔽线严禁短接，否则无取样，无法测量；图11 正接法 图12 反接法3、外接高压测试当使用正接法、外标准电容、外高压时，采用该方法。
