我们为您准备了SF6气体抽真空充气装置手持式直流电阻测试仪的图文介绍产品的全新视频介绍，视频中的每一帧，都是产品的真实写照
以下是:宁夏银川SF6气体抽真空充气装置手持式直流电阻测试仪的图文介绍的图文介绍
天正华意电气设备(银川分公司)选用的 微机继电保护测试仪材质符合标准，企业严把质量关，做到不合格不出厂。经营理念：以市场为导向、以用户为中心、追求卓越。质量方针：专业创造价值，质量铸就品牌。公司宗旨：经济讲效益，管理讲制度，办事讲原则，工作讲效率。期待与您合作共赢。
宁夏银川SF6气体抽真空充气装置TH-7T-15-50型SF6气体回收装置说 明 书青岛天正华意电气设备有限公司注 意1.SF6压缩机严禁使用氧气等易燃易爆气体进行检漏。2.SF6压缩机严禁使用本机打高压空气检漏。检漏气体可采用工业氮气。3.SF6压缩机严禁压缩机自行抽真空和真空运行。4.回收装置长时间不运行，运行时对SF6压缩机进行点动式运行2-3次，时间间隔为10分钟。目 录一、用途及型号说明 、用途描述适用范围 设计方案 技术特点 外观５二、技术描述主要部件性能参数 、简明参数表主要技术参数描述７三、工作原理和结构特征９四、开机前的工作１０4.1、注意要点管路连接油位检查冷冻系统检查、电源连接１２五、操作说明及注意事项１ 、抽真空１３ 回收贮存、充放灌瓶、净化、干燥１６六、维修和保养 真空泵 使用中注意事项１６6.1.2换油期换油方法、SF6压缩机１７ 使用注意事项 换油期１８6.2.3换油方法冷冻系统１８系统描述 冷冻压缩机 、净化、干燥系统 油分离器2干燥过滤器仪表、常见故障和方法２０7.1、电器２０7.2、真空泵２１ SF6压缩机２２7冷冻系统净化干燥系统２３7.6、仪表２３八、售后服务２４一、用途及型号说明1.1、用途描述SF6气体作为一种绝缘气体，具有、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。

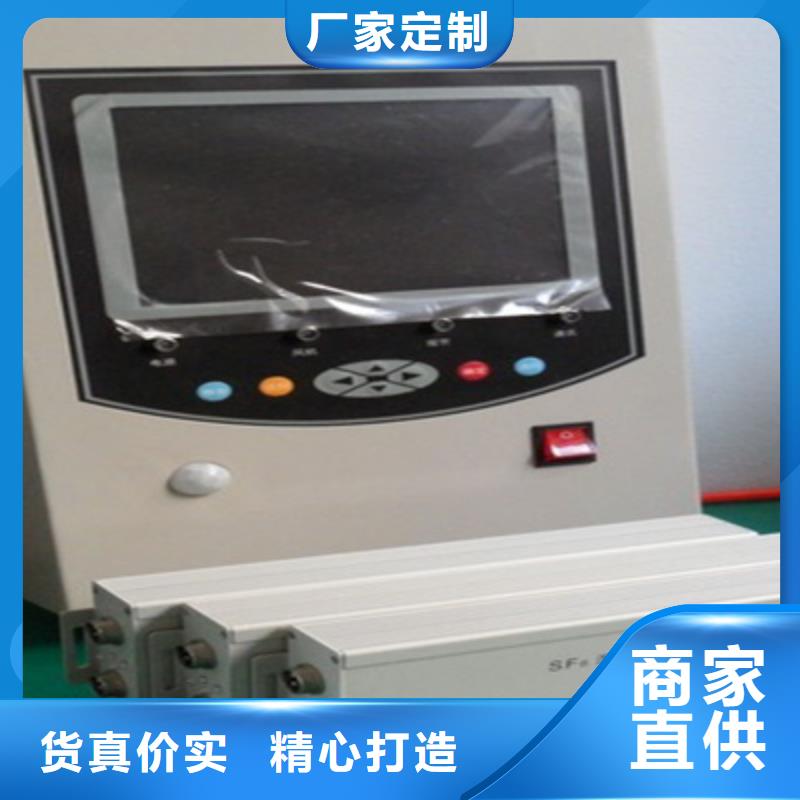

宁夏银川SF6气体抽真空充气装置仪器面板说明1、前面板注：同时按下两侧的支架调节按钮，可以调节支架的角度。按键说明确定键：确认功能，在不同的界面下可调出/进入菜单、确认命令、确认设置的数值。取消键:退出功能,在不同的界面下可退出菜单、放弃设置的数值。上 键：菜单项向上切换/菜单数值增加。下 键：菜单项向下切换/菜单数值减少。左 键：设置数值位左移选择。右 键：设置数值位右移选择。2、后面板3、液晶屏三、测量方法1、连接SF6设备将测量管道上螺纹端与开关接头连接好，用扳手拧紧，关闭测量管道上另一端的针型阀；再把测试管道上的快速接头一端插入露点仪上的采样口；将排气管道连接到出气口。将开关接头与SF6电气设备测量接口连接好，用扳手拧紧；2、初始化打开仪器电源开关，仪器进入初始化自校验过程。3、检查电量本仪器优先使用交流电。使用直流电时，请查看右上角显示的电池电量，如果电量指示变红，请关机充电后继续使用。4、开始测量完全打开露点仪前面板上的流量阀，然后通过调节前面板上的针型阀，把流量调节到0.5L/M左右，开始测量SF6露点。设备测量需要3～5分钟,其后每台设备需要1～2分钟。5、存储数据设备测量完成后，可以将数据保存在仪器中，按“确定”键调出操作菜单，具体操作方式见下节内容。6、测量其他设备一台设备测量后，关闭测量管道上的针型阀和露点仪上的调节阀。露点仪保护开关旋至“保护”。将转接头从SF6电气设备上取下。如果需要继续测量其他设备，请不要关闭仪器电源，按照上面步骤继续测量下一台设备。7、测量结束所有设备测量结束后，关闭露点仪电源。
宁夏银川SF6气体抽真空充气装置测量完毕后1)关闭仪器上的高精度针型调节阀。2)将转接头从SF6电气设备上取下。3)将测试管和仪器后面版之间连接的快速插头退下。4)重复如上步骤，测试下一项数据。5)全部测试完成后，关闭电源。5.注意事项1.仪器应放置在位置，防止摔坏，避免剧烈震动。2.仪器使用前，应及时充电。3.充电时只需将电源线接入交流电插座，无需打开电源开关，仪器将自动充电，充电时间一般需要10个小时以上。4.仪器内部使用高容量锂电池，因为电池特性。所以建议仪器长时间不用时，能够每1~2个月冲一次电。以保持锂电池的活性。5.仪器不用应放入铝合金包装箱，并置于试验台或仪器架上以便防尘、防潮。6.仪器每年用标准气体标定一次。可送至厂家或授权单位进行标定，以确保准确性。7.当检测气体中的HF和CF4浓度较高时，应使用干净的气体（空气或氮气）清洗管道，将仪器内部清洗干净后再进行下一次测量。8.当检出设备中的HF和CF4浓度超过正常值时，建议测量两次，确认结果。6.常见故障及排除故障可能原因处理方法露点值不变化气体未进入检测器检查气路连接，查看针形阀、流量阀是否打开传感器连接线开路发送至厂家检查露点值偏高气路漏气使用检漏仪检测气路是否漏气仪器放置时间过长用高纯氮清洗气路30分钟，
