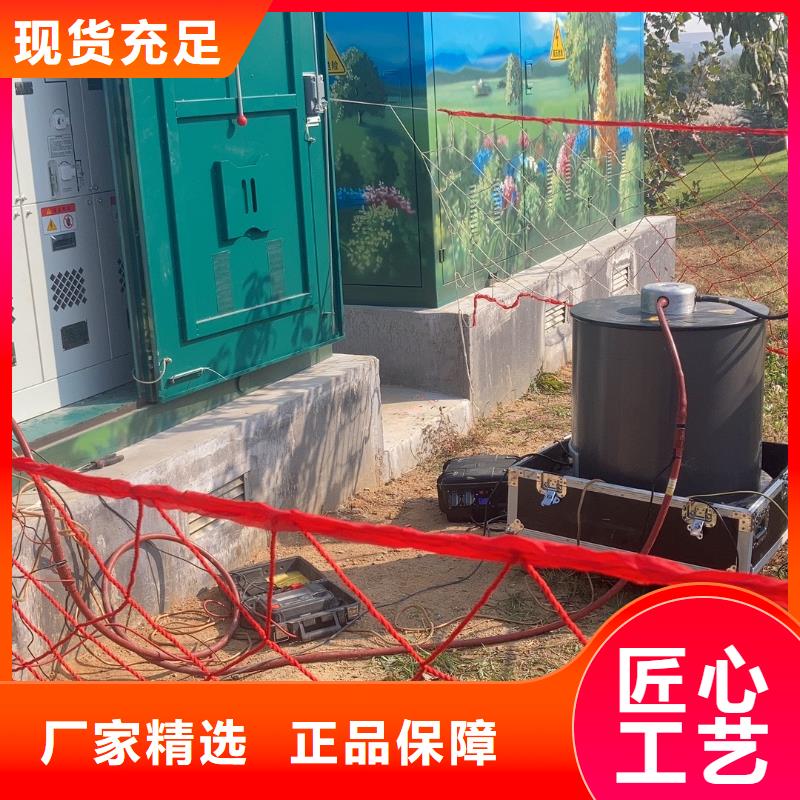

以下是:江苏盐城振荡波局放耐压试验系统电缆故障测试仪好货直供的图文介绍
江苏盐城振荡波局放耐压试验系统?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。?系统采用脉冲反射法进行局部放电定位，原理示意如图2所示。测试一条长度为的电缆，假设在距测试端处发生局部放电，脉冲沿电缆向两个相反方向传播，其中一个脉冲（为方便起见，本文中称为“入射波”）经过时间t1到达测试端；另一个脉冲（本文中称为“反射波”）向测试对端传播，并在对端发生反射，之后再向测试端传播，经过时间t2到达测试端。根据两个脉冲到达测试端的时间差，可计算局部放电发生位置，即式中，为脉冲在电缆中传播的波速。? ?图2 脉冲反射法原理示意图3.1.3运输方式 所示为M 系统的移动状态和测试状态。 注意：测试前将两侧的抬杆取下。
江苏盐城振荡波局放耐压试验系统用户可以进行删除修改操作， 选中树形中已添加的接头直接点 击 “删除”按钮即可删除所选电缆接头的信息。新建项目信息完成后， 点击界面 下方 的“保存”按钮， 软件自动完成数据保存， 数据默认保存在上位机 C 盘相应的测试文件夹内， 同时关闭界面， 若点击“取消”按钮， 软件界面关闭但不保存 数 据。新建测试项目完成后， 在图 3 所示的主界面中将显示新建的测试项目。2 编辑项目在列表中选择测试项目， 再点击下方的“编辑”， 所选项目的信息自动弹至 新 建项目窗口，并自动加载该项目已有信息，在此基础上可根据实际情况进行修 改， 修改完成后点击“保存”按钮， 编辑后的信息自动更新至该项目。3 删除项目在列表中找到欲删除的测试项目， 点击列表下方的“删除”按钮， 弹出询问对 话框， 点击“确定”则可性删除选中项目。4载入项目用户在列表中双击选择测试项目 ( 或单击选中后点击“确定”按钮） ，“项目 管 理”界面关闭，软件自动载入用户所选的测试项目，用户可进行后续测量操作， 测 量数据自动分类保存在用户选中的测试项目中青岛天正华意电气设备有限公司 系统标定校准基本流程如图 5 所示：图 5 校准测试基本流程点击图 2 中“校准测试”按钮， 进入“校准测试”模块， 该模块界面如图 5 所示选中相应的校正放电量， 程序控制采集系统以高速采集当前注入的校正脉 冲信号， 校正脉冲地视在放电量涵盖 1pC~200nC 范围内的 10 个挡位。从图 5 所示软件界面左侧选择手动或自动校准，所选的视在放电量必须与实际注入的放电 量 一致。
江苏盐城振荡波局放耐压试验系统振荡波工作原理：?基于OWTS技术的测试电压产生原理如图1所示。直流高压电源首先通过线性连续升压方式对被测电缆进行逐步充电（充电电流恒定）、加压至预设值。加压完成后，固态高压开关S（激光触发场效应管LTT）在小于1μS的时间内闭合，使被测电缆电容与OWTS系统中高压电感L产生谐振，从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率接近工频电压，且持续时间为mS级，对电缆绝缘无损伤。?电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理?用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。回路品质Q一般为30～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。
