以下是:广西梧州直流按秒开关测试仪厂家价格的图文介绍
“天天都是 3.15”是我们始终遵循的宗旨，坚持以质量求生存、品质求发展，不断开拓创新。天正华意电气设备(梧州市分公司)全体员工以“再铸辉煌”为精神动力与社会各界同仁携手共创 微机继电保护测试仪天地，欢迎新老客户莅临我公司参观指导。
广西梧州异频线路参数测试仪输电线路故障距离测试仪一、用途输电线路故障距离测试仪是用于架空输电线路发生性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。该仪器适用于35kV及以上各电压等级的架空输电线，当发生性单相接地或断线故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。本仪器必须在线路停电的基础上才能使用。它具有体积小，携带方便，自带电池交直两用，具有图形和数字显示功能，操作方便。二、原理 根据波的传输理论，波在架空线路上传播,遇到开路或短路点时，会发生反射，在线路上产生驻波。波的频率不同，驻波波峰波谷出现的位置则不同。通过改变波的频率，可使波的波谷正好出现在信号的注入点。由于架空线路波速是固定的，在已知波速的情况下，就可以计算出线路的长度。设： f: 注入的信号频率；v: 注入的信号沿线路传输的速度；: 注入信号的波长；L: 线路长度；因为: f×＝v由理论公式推导，可得出:对于末端短路的线路，当注入的信号频率由低向高变化，在注入点出现个驻波波谷时，线路长度为波长的一半，即: L＝ /2＝0.5V/F。对于末端开路的线路，当注入信号的频率由低向高变化，在注入点出现个驻波波谷时，线路长度为波长的四分之一，即: L＝/4＝0.25V/F。据这一结论，就可以计算出故障距离。本仪器带有测频电路及对驻波波谷进行检测的模块，可检测出发生驻波时的频率，再根据已有的各电压等级下的波速，换算出发生故障的点到测量点之间的距离L。由于本仪器带有数据记忆电路，对测量出的各频率下的数据进行记录，可在测试完成后进一步分析。

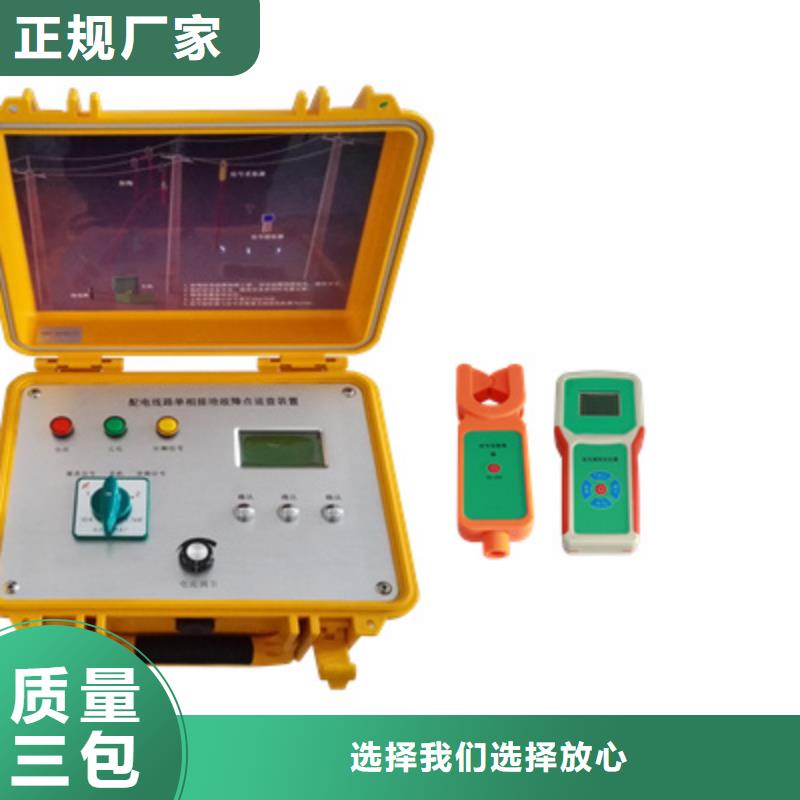

广西梧州异频线路参数测试仪使用方法1 巡查装置简要介绍1.1 信号发生装置：1.1.1 界面说明打开电源后，显示主界面如下分“输出异频信号”和“本机电池电压”，通过“选择”键相互切换。“输出异频信号”即往线路注入异频信号（对应异频信号灯亮）。“本机电池电压”即检测本机锂电池电压，电池充满电压为11.8V(充电器指示灯变为绿灯),当电压低于9.6V时，会报警，界面显示“电?池电压过低，请充电！”，充电时，插上充电器，面板充电指示灯亮，表示充电正常。1.1.2 接线说明信号输出 将异频信号输出线（红色）一端接入本端口，另一端接入挂钩拉闸杆（内置保险丝），确保接线良好可靠。大 地 将接地线（黑色）一端接入本端口，另一端接入现场接地柱上，确保接地良好可靠。充电接口 专用12V充电器接口。1.2 信号采集器长按红色“电源”键3秒，指示灯闪烁，即开启本机，在任何状态下均可长按下电源键3秒进入关机状态。将本采集器旋进绝缘令克棒。1.3 信号接收定位器1.3.1长按红色“电源”键3秒，开机正常后直接进入主菜单界面，在任何状态下均可长按下电源键3秒进入关机状态。1.3.2?按“上下”键、“确认”和“取消”键，可以选择菜单并进入相应内容。“检测异频电流” 检测信号发生器注入的异频电流值，超过门限时，蜂鸣器报警。“检测负荷电流” 检测线路运行的负荷电流，超过门限时，蜂鸣器报警。“检测钳表电压” 检测钳表（即信号采集器）电池电压，必须大于4.4V,否则需更换电池。“检测本机电压” 检测本机（信号接收定位器）电池电压，必须大于5.0V,否则需更换电池。
广西梧州异频线路参数测试仪功 能：断开测试输出电源，并将外部接线全部接地；测试过程中遇到突发事件时，按此键可在不断开输入电源的情况下紧急快速地关断所有输出电源并使所有接线接地，保证使用；3.2、系统复位按键安装位置：如图3—1—。功 能：提供仪器内部中央处理器复位；注 意：此复位键是复位仪器内部所有控制器件，而非直接操作输出断开，因此若测量过程中遇到紧急情况请先按紧急停止按键来快速地断开输出；3.3、USB接口安装位置：如图3—1—。功 能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成文件保存，提供给用户在电脑操作系统下通过仪器附带的软件操作查看数据并生成报告文件；注 意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘；3.4、液晶触摸显示屏安装位置：如图3—1—。功 能：超大屏幕中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程；注 意：触摸式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤；在操作液晶屏的时候使用铅笔头或者其它笔形塑料物件操作可以提高操作准确度；3.5、测试电源输出（A、B、C、N）插孔（电流测量端子）安装位置：如图3—1—。功 能：包含A（黄色）、B（绿色）、C（红色）和N（黑色）共4个端子，提供仪器测试输出电源；注 意：测试过程中此输出端子有较大电流输出，严禁用手触碰端子金属部分，以防电击；3.6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）安装位置：
