以下是:陕西延安电导盐密测试仪(2025新闻更新中)的图文介绍
陕西延安变压器容量特性测试仪各项参数的具体说明如下：?电流档位：电流量程的选择，包括5A和100A两档。?PT变比：当被测电压超过本仪器的电压测量范围时，需要外接电压、电流互感器扩展量程进行电压、电流的测试。此时需要根据外接电压互感器的变比值进行此参数的设置。例如：采用10kV/400V时，设置为25。?CT变比：当被测电压或电流超过本仪器的测量范围时，需要外接电压、电流互感器扩展量程进行测试。此时需要根据外接电流互感器的变比值进行此参数的设置。例如：采用100A/10A的电流互感器时，设置为10。?高额定电压：被测变压器的高压侧额定电压，单位kV；?低额定电压：被测变压器的低压侧额定电压，单位kV；?高压直阻：被测变压器的高压侧绕组的直阻值，取3个线电阻平均值；?低压直阻：被测变压器的低压侧绕组的直阻值，取3个线电阻平均值；?校正指数：数值决定于铁芯硅钢片种类，热轧的取1.8，冷轧的取1.9~2。?当前温度：当前温度：输入当前的被测变压器的本体温度；?校正温度：用于对测试结果做温度校正，国标要求变压器的短路损耗应在温度为75℃（针对油浸式变压器，干变根据不同要求分别为100℃、120℃、145℃）时进行，因此当前温度的准确直接影响容量的判断结果。?试品类型：指变压器的不同类型。包括：国标油浸式配电变压器（S7-S25）、国标干式配电变压器（13标准SCB9-13）、国标干式配电变压器（20标准SCB12/14/18/15/17/19）、单相变压器、非标准变压器五种选项。注意在测试非标类型和干式变压器时，需要输入被测变压器的阻抗电压。?设定容量：被测变压器的额定容量值，单位kVA；接线方式：指被测变压器的内部接线方式（即联结组别）
天正华意电气设备(延安市分公司)实力雄厚，专业生产 微机继电保护测试仪。经过多年的发展，我公司已通过质量管理体系认证，公司秉承＂以人为本、顾客至上＂的理念，引进先进设备，成熟的 微机继电保护测试仪生产工艺和完善的质量保证体系，同时拥有一支精良的施工安装和快捷周到的售后服务队伍，己发展成为陕西延安地区大的商业设施的生产商之一， 微机继电保护测试仪产品和服务受到广大用户的广泛好评。

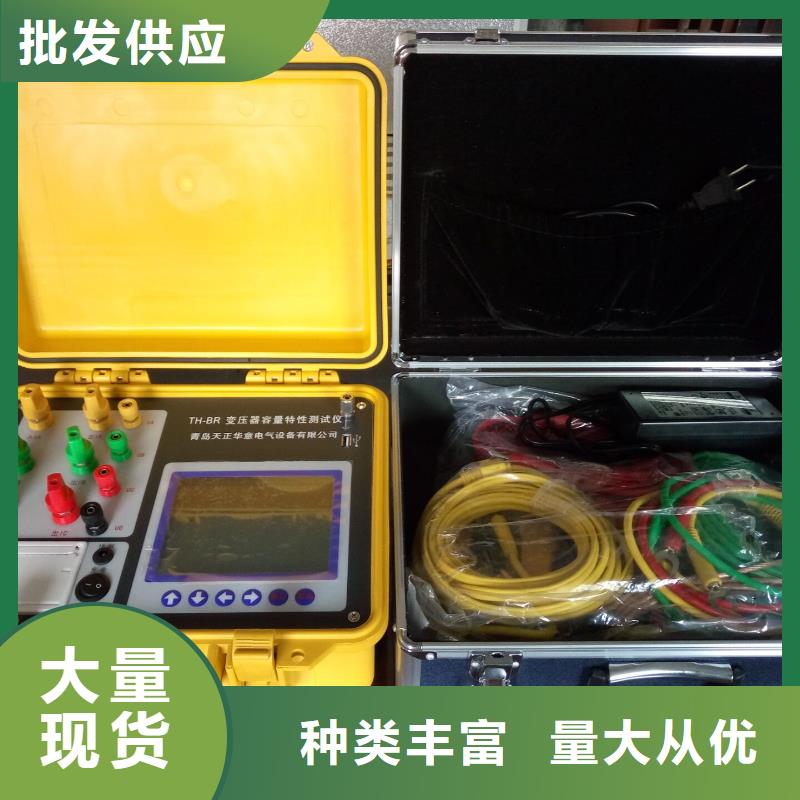

陕西延安变压器容量特性测试仪变压器材质分析仪（触摸屏版）是我公司研发人员在原我司变压器容量测试仪基础上升级而成。延续了我司原仪器的体积小巧、操作简单、使用方便等优点，并升级了内部处理器、数据采集系统、国标数据，使仪器可用范围更宽，测试精度更高。本仪器包含了变压器容量、变压器空载损耗、变压器负载损耗以及其代号水平判定等功能。仪器内部自带能可充电电池，无需外接电源即可工作。电池一次完全充电可连续测量100台套以上的变压器。此外，仪器内可提供三相精密50Hz正弦波交流测试电源，在测量变压器容量及变压器负载损耗时不需要外接三相测试电源及调压器、升流器等辅助设备，从而大大提高了您的工作效率。本仪器为多功能测量仪器，相当于往常四种测试仪器：即有源变压器容量测试仪＋变压器特性参数测试仪＋变压器直流电阻测试仪＋变压器材质分析仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的。
陕西延安变压器容量特性测试仪图十九 单相短路结果图4.4.4三相短路a) 为确保仪器测量数据的准确度，施加于测试电路的电流必须大于50％额定电流。b)在参数设置界面中，正确设置测试的变压器容量，额定高压、额定低压，按铭牌所标值输入。c)按照接线图接线，做负载实验时变压器的非加压侧的三个出线端人工短连接。d)接线无误后，如使用触摸功能可以在彩色液晶上的‘开始测试’按钮区域直接点击，或使用外部按键时按‘确认’按键，‘开始测试’按钮转换成‘测试中...’按钮，施加电流电压，等待数据稳定后，人工按键结束测试。使用触摸功能时在彩色液晶上的‘测试中...’按钮区域直接点击，使用外部按键时按‘确认’按键，结束测试，测试仪自动给出测试的结果。e)测试完毕显示出当前各相的实际电压、电流、功率，校正后的短路电压百分比Uk％即阻抗电压、测试负载损耗以及校正后的负载损耗（非额定电流条件下短路试验时将测量的功率损耗和短路电压校正到额定电流条件时的数值）。
