直流电阻测试仪-微机继电保护测试仪低价货源视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:重庆直流电阻测试仪-微机继电保护测试仪低价货源的图文介绍
重庆直流电阻测试仪变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。3、避免剧烈振动。4、对仪器的维修、护理和调整应由专业人员进行。5、测试完毕后一定要先按复位键，等放电报警声响结束后方可关闭电源，再拆除测试线。6、测试过程中，禁止移动测试夹和关断供电线路。三、功能特点1、整机由高速单片机控制，自动化程度高，操作简便。 2、采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择测试电流。3、480*270真彩色液晶触屏，强光下清晰显示，触屏/按键两用。4、RS232和USB接口，可和计算机通讯（选配）以及U盘存储。5、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。6、具有放电声响报警及屏幕提示，放电指示清晰，减少误操作。7、响应速度快，测量数据稳定，测试过程中自动刷新数据。8、智能化功率管理技术，有效减轻仪器内部发热，节约能源。9、不掉电时钟及不掉电存储器，可 保存数据。10、体积小，重量轻，仪器内部自带锂电池组供电，方便使用。
重庆直流电阻测试仪测试结束后蜂鸣器响代表正在放电，放电完成后蜂鸣器停止响打 印 机 仪器面板嵌有打印机，按打印键打印测试结果数据存储 测试完成后数据自动保存，可存储9999组数据仪表尺寸 约320mm(长)×275mm(宽)×145mm(高)外包装尺寸 约400mm(长)×245mm(宽)×335mm(高)质 量 仪表：约9.2kg（含包装）工 具 箱 军用工具箱设计，可承重200kg测 试 线 两端分接测试线，接线简单档 位 恒流：10 A、5 A、1A、400mA、200mA、40mA恒压：<5mA；同时具有Auto自动换挡输出功率 150瓦数据删除 在数据查阅栏可选删除当前数据或者删除全部数据数据查阅数据查阅栏按上下键翻阅所存数据固件升级 用户可通过U盘对仪表程序进行升级自动关机在使用电池供电时，开机无操作约十分钟后自动关机电池电压 仪表右上角有电池电量指示，当显示符号“”时，代表电池电量耗尽，仪表将自动关机，请及时充电温度换算 仪表自动处理测试数据，具有电阻温度换算功能云 服 务 安卓APP；上传现场图片、上传测试数据、生成测试报告、生成数据曲线、测试设备分享、数据多人同时

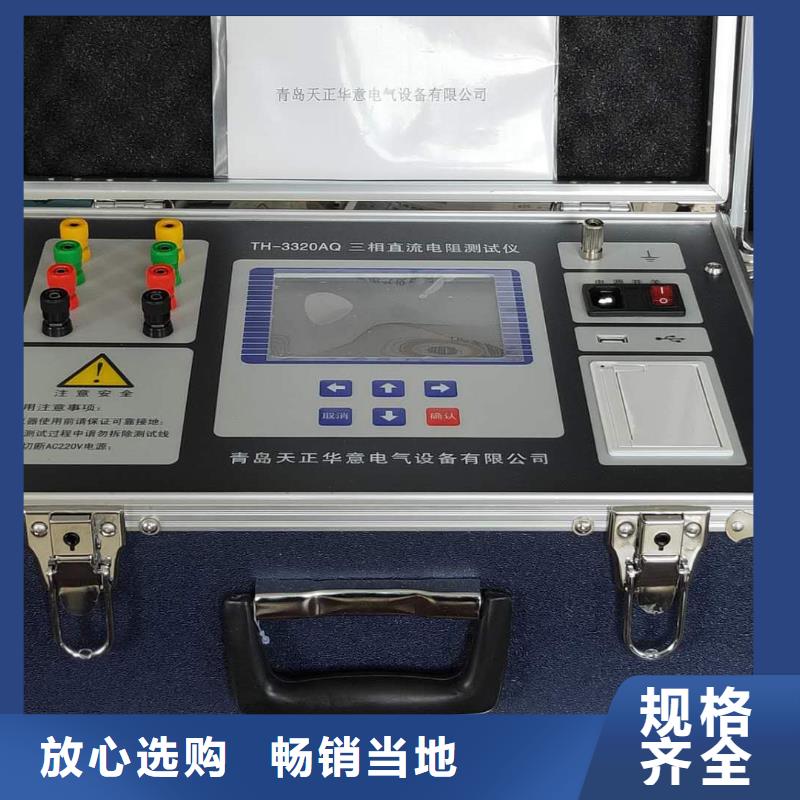

重庆直流电阻测试仪技术指标3.1量程：单相： 20 A 0.500mΩ～1.000Ω 10A 1.000mΩ～2.000Ω 5 A 10.00mΩ～4.000Ω 1 A 100.0mΩ～20.00Ω0.1A 1.000 Ω～200.0Ω三相： 10A + 10A 1.000mΩ～0.800Ω 5 A + 5 A 10.00mΩ～1.600Ω1 A + 1 A 100.0mΩ～8.000Ω 3.2准确度：±(读数×0.2%+2字)3.3 分辨率：0.1uΩ3.4 工作电源：AC220V±10%, 50/60Hz3.5 使用温度：-10℃～50℃ 3.6相对湿度：＜90%，不结露3.7仪器体积：410×290×220mm3.8仪器重量：8.7Kg（不包括测试线）4 面板及接线端子介绍图一4.1 测试接线区： 黄、绿、红、黑4色接线座，分别对应A、B、C三相与中性点O，和测试线（黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，可接变压器高、中、低压任一绕组（如无中性点O套管，将黑色测试钳悬空即可）。4.2 显示屏： 320×240点阵液晶，带LED背光，显示操作菜单和测试结果。4.3 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。4.4 优盘接口： 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在存储过程中，严禁拨出优盘。4.5 打印机： 打印测试结果。4.6 接地端子： 仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。4.7 电源开关： 整机电源开关和电源插座，保险管座与电源插座一体，保险管规格为250V/5A，尺寸φ5mm×20mm，应使用相同规格的保险管。5 操作使用说明 5.1 测试接线测试线的黄、绿、红、黑测试钳接被测试品高压（中压或低压）端的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。5.2 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。
天正华意电气设备(重庆市分公司)拥有完整、科学的质量管理体系，以诚为本，以品求存，在诚信、实力和【微机继电保护测试仪】产品质量上均获得业界的认可，【微机继电保护测试仪】产品畅销全国各地。我们多年来一直坚持“以人才为根本，以市场为导向，全心全意为客户服务”的经营理念，坚持“以顾客为上帝、质量为生命、管理为核心”的发展道路，本着“诚信、务实、创新”的企业精神，不断进行技术改造和设备更新，不断研究、学习和借鉴国内外先进工艺技术，紧跟市场需求积j i开发新品种，满足广大消费者的需求。我们以热情周到的服务，过硬的【微机继电保护测试仪】产品质量，赢得了越来越多的客户，热烈欢迎各界朋友莅临参观、指导和业务洽谈。
重庆直流电阻测试仪 简称直阻仪、又名直流电阻仪、变压器直流电阻测试仪等。直流电阻测试是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门性试验的必测项目、能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。也是变压器在交接、大修和改变分接开关后，必不可少的试验项目。同时，类似干式变压器，非晶合金变压器，由于低压线圈采用铜箔绕制，电阻值极低，给测试带来了较高的精度及分辨率的要求。在通常情况下，用传统的方法（电桥法和压降法）测试变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了满足感性线圈直流电阻快速测试的需要，提高直流电阻的测试精度、缩短测试时间以及减轻测试人员的检测负担而研制开发了本款直流电阻测试仪，对此本仪表设计了 输出电流范围为10A，解决了低值电阻测试的难题。同时针对互感器等高阻值试品，本仪表还将直流电阻测试量程扩展至1MΩ，是测试变压器绕组以及大功率电感设备直流电阻的理想设备。本仪器还采用5.6寸彩色LCD显示，操作界面简洁美观，内置可充锂电池及充电电路，以高速微控制器为核心，结合高速A/D转换器及程控电流源技术，具有电阻温度换算功能，在电路设计方面具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。以实现高精度、高稳定性、高速测试，还具有自检、自动放电、输出电流大、量程宽、抗干扰能力强、充放电速度快、数据分析处理、放电指示等特点。二．技术规格功 能 变压器绕阻电阻测试、低电阻测试、等电位连接电阻测试、金属连接电阻测试、微欧计电 源 内置：14.8V 7800mAh可充锂电池；外接：AC 220V/2A 50Hz/60Hz测试方式 四线法充 电 器 16.8V/2A充电器显示模式 5.6寸LCD彩屏，640dots×480dots，显示域116mm×88mm测试接口 I+（电流正）、I-（电流负）、U+（电压正）、U-（电压负）输出电流 10A、5A、1A、400mA、200mA、40mA、<5mA（恒压12V）量 程(市电220V) 500μΩ~1.5Ω （恒流 10A档 ）1mΩ~4.4Ω （恒流 5A档）10mΩ~22Ω （恒流 1A档）25mΩ~55Ω （恒流 400mA档）200mΩ~110Ω （恒流 200mA档）1Ω~550Ω （恒流 40mA档）10Ω~1MΩ （恒压 12伏 <5mA）量 程（内置电池） 500μΩ~200mΩ （恒流 10A档）1mΩ~800mΩ （恒流 5A档）10mΩ~12Ω （恒流 1A档）25mΩ~30Ω （恒流 400mA档）200mΩ~60Ω （恒流 200mA档）1Ω~300Ω （恒流 40mA档）1Ω~1MΩ （恒压 12伏<5mA） 分辨率 0.1μΩ测试精度 恒流档±0.1%±2dgt; 恒压档±2%±2dgt (23℃±5℃，80%RH以下)超量程提示 --OL--放电提示
