以下是:湖南常德电缆振荡波局放测试装置口碑好的图文介绍
湖南常德振荡波局放耐压试验系统软件根据所采集的信号的大小自动调整系统参数， 使得信号达到一段时 间内 波形峰值的稳定度， 若波形峰值稳定度满足软件设定阈值的要求， 则软件认 为当前 放电量的校正通过， 右下角“准确”指示灯会亮起， 此时点击“保存”按 钮即可校准数 据， 已保存过校准数据的挡位校准按钮右侧指示灯会亮起。如果 较长时间无法达 到准确值， 可以手动按钮， 手动调节系统参数， 使得校准波 形峰值达到准确值 范围。保存时为保证数据更加准确请将波形显示中的反射波与 入射波游标移动到正 确的位置 ( 一般情况下波形准确采集情况下个幅值 的波形为入射波， 向后推延与入射波相似的波形即为反射波） 。图 6 视在放电量校正参数设置界面加压测试点击图 2 中的“加压测试”按钮， 弹出“加压测试”模块界面如图7 所示， 用户设 定相应的参数， 该软件模块自动完成对电缆的直流充电振荡电压波的产 生数据 采集 波形显示等功能。在图 7 所示界面的左侧栏中用户可输入所需的 各项参数， 包括测试项别 测试电压等级 连续加压次数等信息， 根据实际需要 设定参数后， 点击左边栏下方的“加压”按钮， 程序远程控制硬件系统对电缆加压至预设值， 然后 自动控制高压实时开关导通， 形成阻尼振荡电压波， 数据采集 系统在阻尼振荡期间 自动采集数据， 采集数据分为阻尼振荡电压波形局放检波 波形局放原始波形三 类， 图 7 界面中上面波形为阻尼振荡电压波形， 下图为局 放检波波形， 对应的局放 原始波形由软件后台处理，不在前台界面显示。每次测试完成后，点击左下方的“保 存波形”按钮， 软件自动分类保存所有数据 。该软 件模块具备“测量局放起始熄灭 电压”功能，一次测试过程完成后，点击“起始 电压”或“终止电压”即可开启测量功能， 在局放检波波形中显示测量游标，用户将测量游标调整至合适位置， 软件自动计算当次测量的局放起始及熄灭电压， 点击“保存”按钮， 局放电压信息会与测试数据一起自动保存。图 7“加压测试”模块界面完成 2.2.1，2.2.2，2.2.3 节中所述的步骤后，即可完整一次完整的振荡波测 试， 所有测试数据自动保存在用户所选取的项目根目录中。点击图 2 界面中的“结束软 件”按钮， 退出前台测试软件。
湖南常德振荡波局放耐压试验系统 测试回路包括:1.1.1 硬件 TH 主要由两部分构成 高压单元：高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。 控制单元：笔记本单元主要用于控制测试程序、分析测试数据和保存测试数据，外部连接高压 ，控制开关用于控制高压加压。将系统接地后并内部连接，然后与被测电缆相连。 1.2 软件 TH 软件主要构成如下： TH 测试分析软件，是用户操作的主界面；该软件是由笔记本电脑控制的。 该软件可以进行下述操作： - 定义测试对象； - 校准测试电路； - 加压测试； - 测试并保存测试数据； TH 浏览软件内置于系统中，但也可以根据客户要求将该软件单机独立安装。该软件的主要用途如下： - 显示并管理测试数据，生成测试报告； - 利用脉冲反射仪分析测试数据； - 生成测试报告； - 生成数据库特征。 TH 用户界面是由鼠标和键盘控制。屏幕上每个键都标注了相应功能。每个处于活动状态的功能键都是能进行相应的功能操作或直接进入下一个操作界面。点击“Esc”键就会返回到 TH 系统起始界面。 TH 软件的界面显示以及功能可以归纳如下： 被测电缆：定义被测电缆系统参数； 测试校准：启动并执行测试电路的校准； 测试操作：通过测试以及数据的保存来对电力电缆进行现场诊断； 浏览报告：分析数据并生成测试报告。

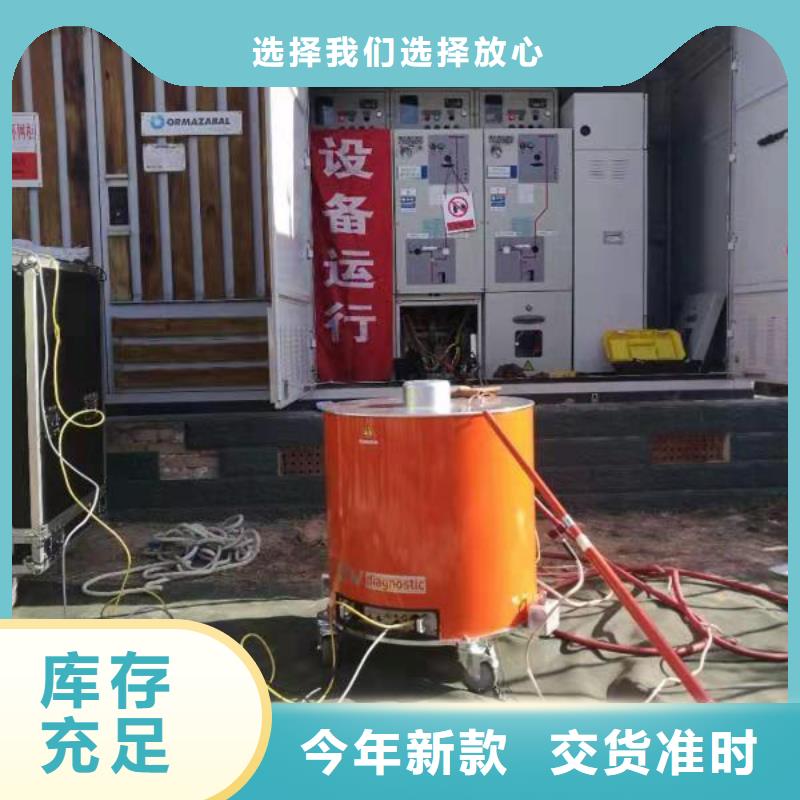

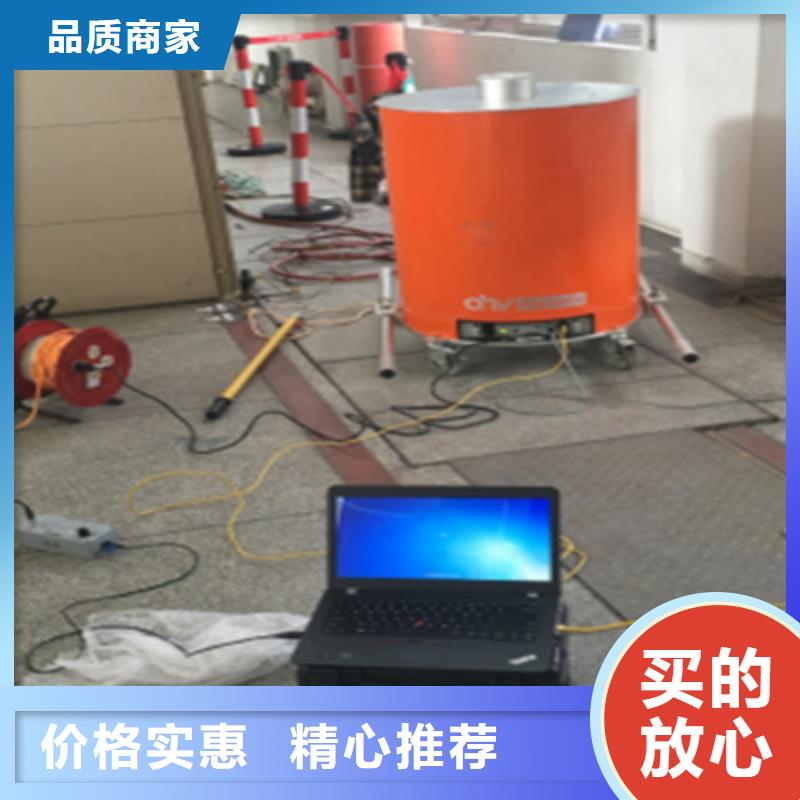

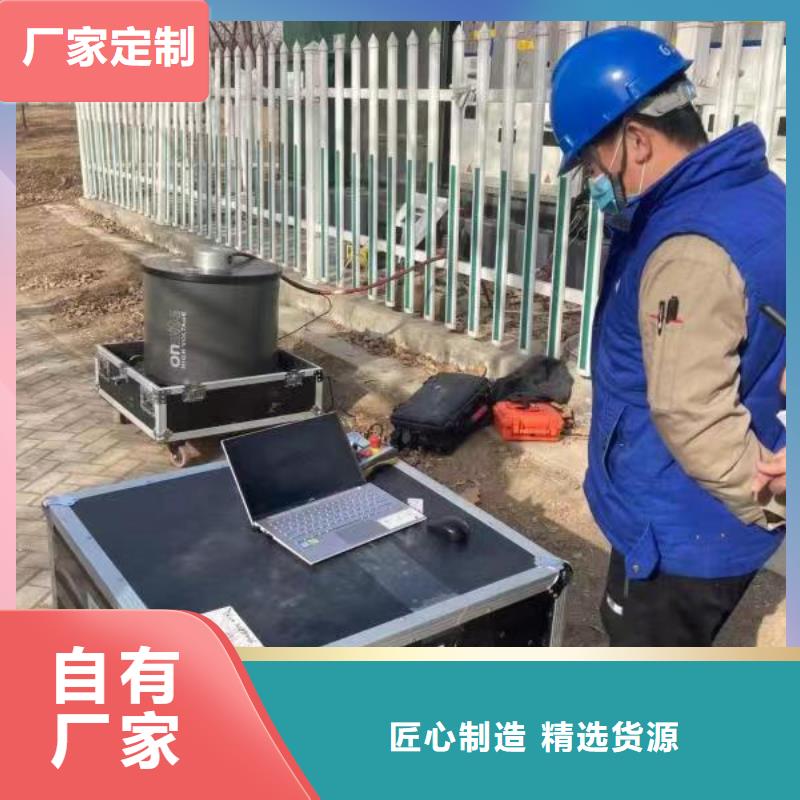

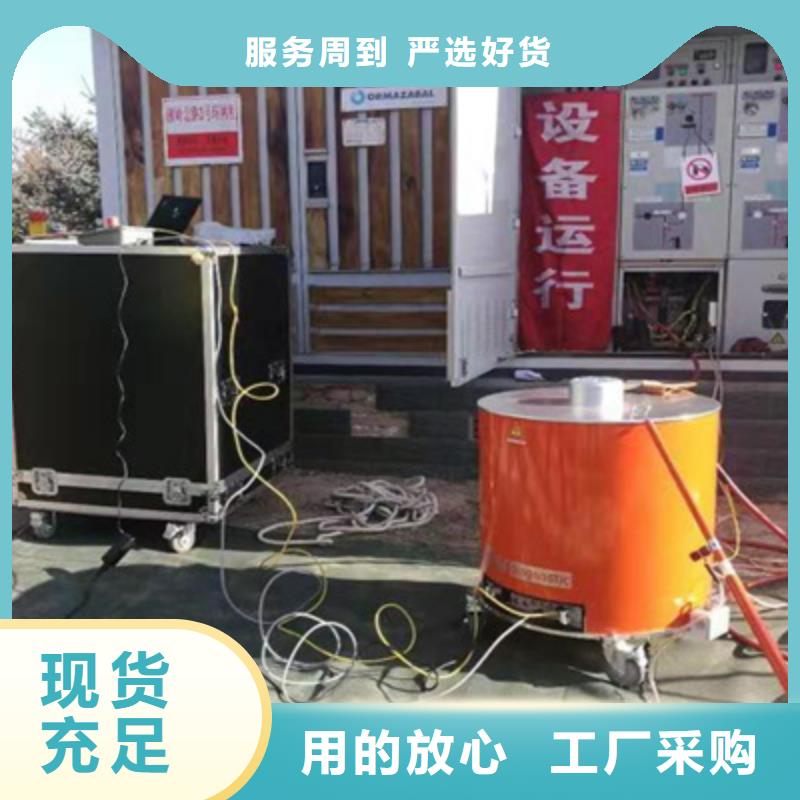

湖南常德振荡波局放耐压试验系统阻尼振荡波电缆测试系统移动式测量和诊断系统是基于阻尼振荡波技 术。它可以帮助您对电缆的状态进行诊断评估。 一般常见的电缆故障例如? 安装质量不合格? 铺设电缆是处理不当? 电缆中间接头以及终端头不合格? 电缆绝缘的老化可以被快速发现同时定位。设备内置一个高压直流电源、半导体开关和电抗器，用高压 直流电源将试品电缆充电至预定值之后，半导 体开关动作，电抗器和容性的试品电缆发生串 联谐振并在试品电缆上施加阻尼振荡的电压波形。本测试系统具有使用灵活、可批量自动测试、分析系统的特点。系统参数 10kV DAC 检测系统 35kV DAC 检测系统DAC 输出电压 30 kV (峰值) / 21,2 kV (有效值) 60 kV (峰值) / 42,4 kV (有效值)DAC 频率范围 20 Hz – 1000 Hz (参照 IEC 60060-3)测试电容范围 0,025 μF – 5 μF局放测量范围/分辨率 5 pC – 100 nC / 1 pC测量的局放带宽 100 kHz – 500 kHz (参考 IEC 60270)校准模式下的附件定位 已集成局放定位宽频, 100 kHz – 20 MHz,自适应配置输入电压 单相, 94 – 250 V, 48 – 63 Hz, 500 VA 单相, 94 – 250 V, 48 – 63 Hz, 500 VA设备尺寸直径:高度:ca. 620 mmca. 690 mm直径:高度:ca. 620 mmca. 890 mm重量 75 kg 90 kg运输方式 铝合金起重棒操作 通过网线连接笔记本远程操作或使用 wifi 无线连接软件分为测试和分析两部分，测试部分可以提供各电压等级的测试电压，同时具备自动检测的功能；分析部分包括时域反射，故障定位，PRPDA 局放模式图，兼容其他设备数据格式，可自动生成测试报告
湖南常德振荡波局放耐压试验系统（振荡波）测试模式 7.1 测试步骤 检测菜单里面点击设备序列号后进入测量模式，从左至右，局放校准，TDR校准，DAC升压连接好校准器（两根连接线红色夹子接被测电缆导体，黑色夹子接屏蔽线），档位对应，10nc＝10000pc测试系统的用户操作界面由鼠标控制，界面上的功能键都标注了相应功能，每个处于状态的功能键都能执行相应的功能操作。具体测试步骤如下： 1) 点击局放校准图标按钮 2) 进入校准界面 点击开始校准，在校准器上选择20000pC，在软件界面上选择相应的20nC，看到波形反射幅值，如果波形幅值很大，可以适当调小右上方增益框中的数字，通过增益调整使幅值在20-80之间即左侧柱状在绿色范围3) TDR校准 右上角选择电缆的长度及量程，选择合适的量程，反射波间隔就是电缆的长度，当自动显示长度有误差时，显示选项，红色实线手动选择反射波可移动光标，找到末端反射波的位置注： 1) 校准局放测试数据：必须使用标准 IEC60270 的局放脉冲校准器。 2) 校准时波形中间若出现脉冲反射波形异常，则可能为电缆接头的脉冲反射，可记录相应接头位置。3) 校准时的接线非常关键，红夹子接在被测电缆线芯，黑夹子接被测电缆的屏蔽线并必须与高压连接线的黄绿屏蔽线接在一起。
天正华意电气设备(常德市分公司)以市场为导向，不断提高 微机继电保护测试仪产品质量，完善产品结构，扩大生产能力，以满足用户的要求。 微机继电保护测试仪产品畅销国内二十多个省市，并且大量出口海外，受到用户的信赖和好评。 公司欢迎国内外朋友到我公司参观考察，愿与其携手合作，共谋发展。
