想要更直观地了解多功能电缆故障测试仪实力雄厚产品的特点和功能吗？我们为您准备了视频介绍，相较于图文，视频更能让您轻松掌握产品的核心卖点。
以下是:湖南株洲多功能电缆故障测试仪实力雄厚的图文介绍
天正华意电气设备(株洲市分公司)推行科学的企业管理，并注重实践、不断探索。通过科学细致的管理，我们j i大降低了 微机继电保护测试仪生产成本，为客户带来了实惠；注重实践，使我们从生产管理到施工队伍，培养了一批技术过硬、经验丰富的技术人员；不断探索，使我们把行业发展使命与企业发展相结合，并与各专业机构及高等院校的专家密切合作，进行品质的升级及 微机继电保护测试仪产品的更新，不断地追求顾客的满意。
湖南株洲地埋电缆管线探测仪大地接法： 图3-1-2 护层－大地接线法如上图所示，将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，电缆对端的护层保持接地，信号加在护层和接地钎之间（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。同样，由于护层－大地分布电容的存在，信号会自近向远逐渐衰减。潜在的问题：护层外部的绝缘层若有破损，部分电流将由破损点流入大地，造成破损点后的电流突然减小，减小幅度与破损点的接地电阻有关。3、相线－护层接法：图3-1-3 相线－护层接法如上图所示，发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。如果是单条电缆敷设，信号自发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。如右图所示。 图3-1-4 并行电缆的分流效果
湖南株洲地埋电缆管线探测仪功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。8.在任何环境下性能稳定，不死机，信号采集高压保护措施。
湖南株洲地埋电缆管线探测仪界面介绍发射机开机状态下，自动检测连接的附件并工作在卡钳模式，屏幕显示如下：图2-2-3 卡钳耦合输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，8kHz，33kHz，82kHz。开机默认1280 Hz。卡钳耦合法的频率选择方法和直连法相同。5、输出功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。使用卡钳耦合到管线上的电流远小于直连法，应尽量使用输出水平。卡钳耦合法无法显示耦合到管线上的电压和电流。三、辐射感应法当管线无外露点时，可以使用辐射感应法；在地面开挖前，需要探查地下有无管线时也可使用辐射法。发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁场（二次场），接收机接收二次场进行管线探测。优点：使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线普查的手段。缺点：管线感应电流小于直连法和卡钳法，适用于埋深较浅的管线，深度较大时效果变差；发射机下一定范围内所有管线均能感应出信号，无法识别特定管线。1、发射机的放置使用辐射法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整，如右图。 图2-3-1 辐射感应法用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致（详见P28：辐射探查）。

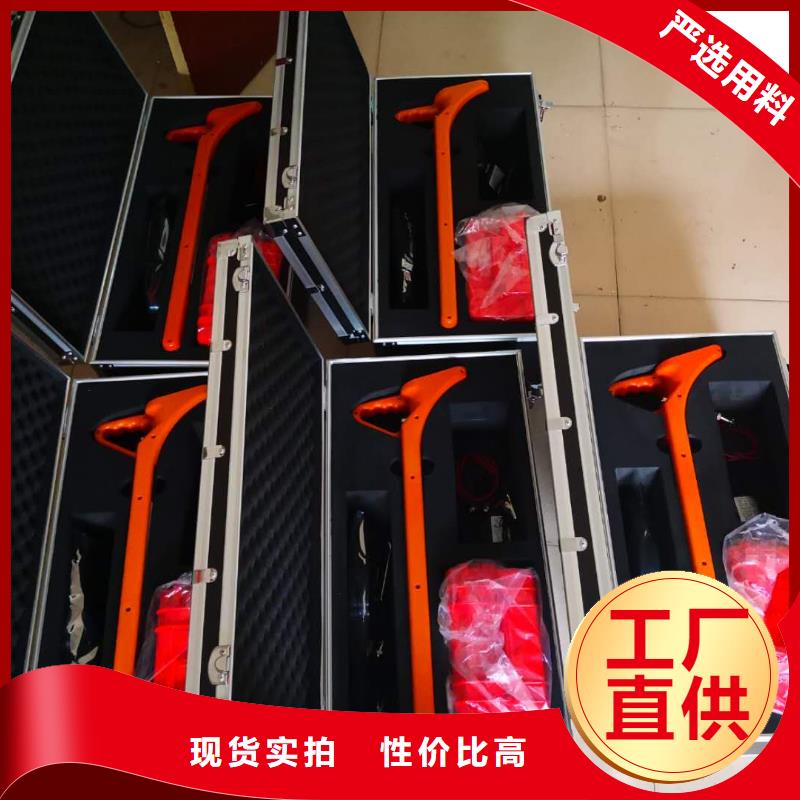

湖南株洲地埋电缆管线探测仪 管线仪 概述是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行性识别，以及管道绝缘破损和部分类型电缆故障的查找。主机 可选附件测深辅助传感器发射卡钳识别柔性卡钳听诊器1kV查障升压器A字架图1-1-1 仪器外观一、功能特点1.多种功能合一： 路径探测 ＋ 电缆识别 ＋ A字架查障。2.彩屏罗盘显示：透视地下管线一览无余。3.超高灵敏度，2Hz超窄带宽接收，高度抗干扰。4.跟踪正误提示：排除邻近管线干扰。5.增强型测深：实时精准深度测量。6.测深辅助传感器：信号畸变提醒。7.增强型无源探测：工频＋射被动频测，可同时显示多条管线。8.无源探测频谱分析：排除干扰频率。9.高性能发射卡钳：向运行电缆耦合信号。10.柔性卡钳电缆性识别：方便且高度可靠，且能做电流测量。11.跨步电压探测：对地绝缘破损查找。12.支持订制频率。13.大功率数字功放发射，全自动阻抗匹配，自动保护。14.发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。15.发射/接收全数字化处理，稳定可靠。16.内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。17.IP65高等级防护。
