以下是:河北邢台电缆振荡波局放测试系统多家合作案例的图文介绍

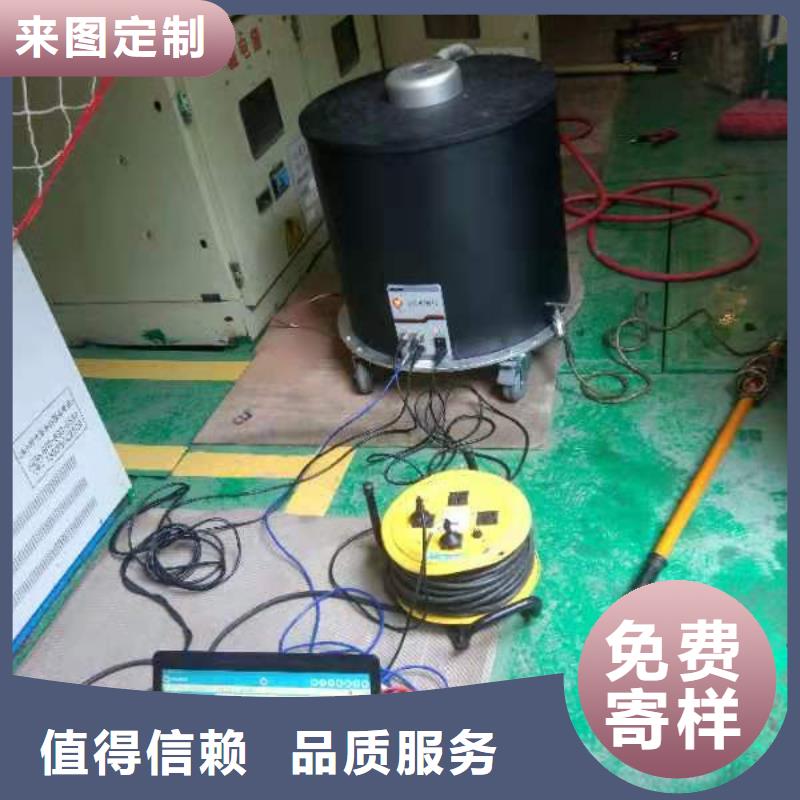

河北邢台振荡波局放耐压试验系统?10kV电缆振荡波局部放电检测系统序号名称项 目协议参数值110kV电缆振荡波局部放电检测及定位设备主机生产商青岛-THSEIZE产品型号规格青岛天正华意电气OWTS 30功能要求对10kV电缆进行振荡波局放测量和定位，可测量局放起始电压、熄灭电压、局放水平，并准确定位多个局放缺陷位置。振荡电源输出电压峰值0-2.0U0（U0≤8.7kV） 振荡频率50-800 Hz电缆电容0.05 μF -4 μF局部放电定位带宽150kHz-45MHz局放采样率不小于100MHz局放测量精度1 pC定位精度0.1 m局放校准量程50 pC～200nC高压充电电流12 mA电缆介损测量范围0.1％-5％,自动测量测试时间测试时间100ms以内，无损测试波形阻尼振荡波，具备频域滤波和小波滤波功能电容及介损测量自动测量电缆电容自动测量电缆介损局放水平及趋势描绘局放水平，具备补偿功能，真实还原局放量的实际大小测距具备行波测距功能，通过一体化软件校准和修正电缆长度、接头位置和波速无线控制可通过无线局域网（WLAN）控制高压输出，保证人身混合电缆修正具备混合电缆波速误差修正功能分析功能自动和手动分析功能电缆长度修正电缆长度修正功能加压模式峰值、相电压、有效值三种加压模式自放电自动放电功能抗干扰无线、有线连接功能，排除现场信号干扰2控制装置控制紧急停机功能和控制回路；含有紧急制动按钮和运行指示灯3脉冲校准仪局放校准仪1pC – 200nC 4无局放降频装置电容0.15 μF无局放装置带无局放连接装置5控制装置控制装置高性能笔记本电脑
河北邢台振荡波局放耐压试验系统软件根据所采集的信号的大小自动调整系统参数， 使得信号达到一段时 间内 波形峰值的稳定度， 若波形峰值稳定度满足软件设定阈值的要求， 则软件认 为当前 放电量的校正通过， 右下角“准确”指示灯会亮起， 此时点击“保存”按 钮即可校准数 据， 已保存过校准数据的挡位校准按钮右侧指示灯会亮起。如果 较长时间无法达 到准确值， 可以手动按钮， 手动调节系统参数， 使得校准波 形峰值达到准确值 范围。保存时为保证数据更加准确请将波形显示中的反射波与 入射波游标移动到正 确的位置 ( 一般情况下波形准确采集情况下个幅值 的波形为入射波， 向后推延与入射波相似的波形即为反射波） 。图 6 视在放电量校正参数设置界面加压测试点击图 2 中的“加压测试”按钮， 弹出“加压测试”模块界面如图7 所示， 用户设 定相应的参数， 该软件模块自动完成对电缆的直流充电振荡电压波的产 生数据 采集 波形显示等功能。在图 7 所示界面的左侧栏中用户可输入所需的 各项参数， 包括测试项别 测试电压等级 连续加压次数等信息， 根据实际需要 设定参数后， 点击左边栏下方的“加压”按钮， 程序远程控制硬件系统对电缆加压至预设值， 然后 自动控制高压实时开关导通， 形成阻尼振荡电压波， 数据采集 系统在阻尼振荡期间 自动采集数据， 采集数据分为阻尼振荡电压波形局放检波 波形局放原始波形三 类， 图 7 界面中上面波形为阻尼振荡电压波形， 下图为局 放检波波形， 对应的局放 原始波形由软件后台处理，不在前台界面显示。每次测试完成后，点击左下方的“保 存波形”按钮， 软件自动分类保存所有数据 。该软 件模块具备“测量局放起始熄灭 电压”功能，一次测试过程完成后，点击“起始 电压”或“终止电压”即可开启测量功能， 在局放检波波形中显示测量游标，用户将测量游标调整至合适位置， 软件自动计算当次测量的局放起始及熄灭电压， 点击“保存”按钮， 局放电压信息会与测试数据一起自动保存。图 7“加压测试”模块界面完成 2.2.1，2.2.2，2.2.3 节中所述的步骤后，即可完整一次完整的振荡波测 试， 所有测试数据自动保存在用户所选取的项目根目录中。点击图 2 界面中的“结束软 件”按钮， 退出前台测试软件。
在疾驰而来的移动互联时代，我们秉承专业、敬业、创新的发展理念，坚持以客户为本、以信用为先的服务准则，用心解决用户z u i迫切、z u i实际的需求，以优质的 微机继电保护测试仪产品、先进的技术为用户提供完美的服务。天正华意电气设备(邢台市分公司)本着“高标准、前沿、精准、求实”的品牌精神，打造专属于我们自己的企业品牌，为您提供更为专业、优质的服务。我们立足于客户，致力于客户的满意与成功，我们创新求实，基于事实，敢于想象，用于探索，只为更好地为您服务。
河北邢台振荡波局放耐压试验系统振荡波工作原理：?基于OWTS技术的测试电压产生原理如图1所示。直流高压电源首先通过线性连续升压方式对被测电缆进行逐步充电（充电电流恒定）、加压至预设值。加压完成后，固态高压开关S（激光触发场效应管LTT）在小于1μS的时间内闭合，使被测电缆电容与OWTS系统中高压电感L产生谐振，从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率接近工频电压，且持续时间为mS级，对电缆绝缘无损伤。?电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理?用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。回路品质Q一般为30～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。
