我公司资金雄厚，货源充实，交通便利，主要经营(云南临沧) 本地 微机继电保护测试仪。几年来通过全体员工的共同努力，兄弟单位的友好协作，能够准确把握信息和机遇，以较快的速度，不断积累，不断完善，企业规模得以更好的发展壮大，并以优质的产品 赢得了广大客户的信赖 本公司以卓越的产品，的服务，合理的价格服务于广大客户。

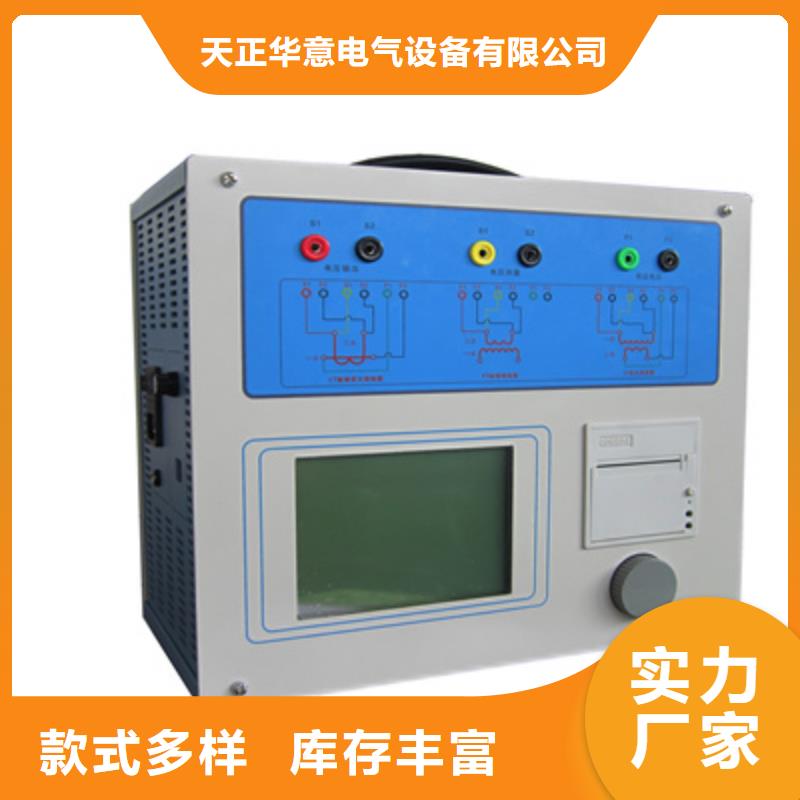

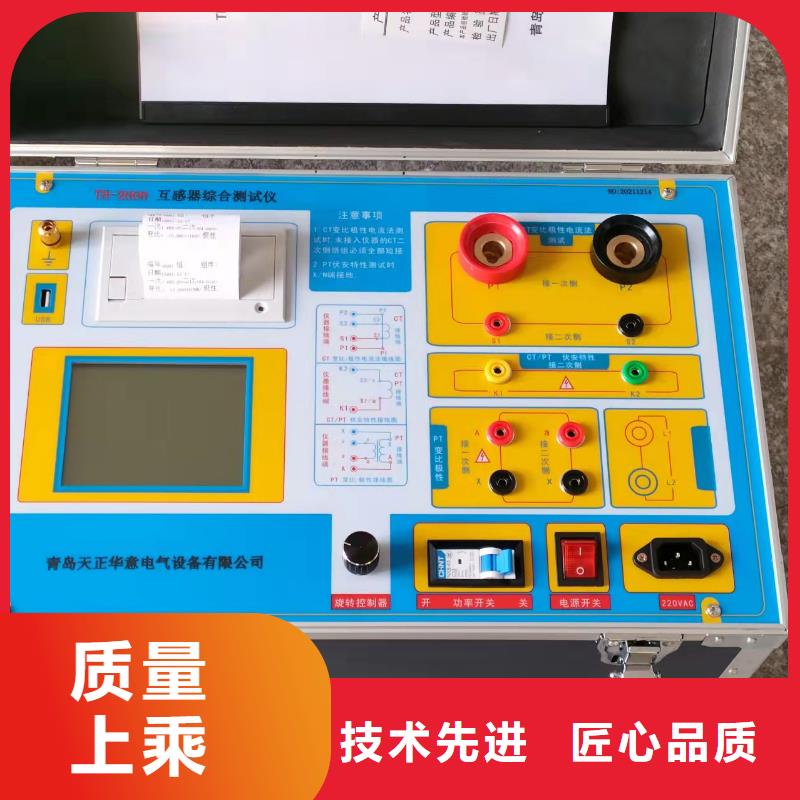

云南临沧互感器综合测试仪额定电流：被测CT的二次侧额定电流，正常为1A或5A，通过左右键来切换。?下限负荷：被测CT的下限负荷（也叫轻载负荷），通过左右键来切换。?CT_变比：被测CT的变比值，通过左右键来进行切换设置。?CT_精度：被测CT的精度等级，通过左右键来切换设置，可以选择0.5、0.2、0.5S、0.2S 、0.1级。?功率因数：被测互感器的功率因数，通过左右键来切换设置，通常可为0.8和1.0。?设置日期：用来对当前的日期进行设置，调整当前的年、月、日。?设置时间：用来对时间进行设置，调整当前显示的时、分、秒。?开始规程测试：在此选项按回车键开始规程测试。参数设置完成后，选择开始测试，出现图5所示界面图5、CT规程测试数据界面图中显示出额定负荷下各规程校验点（1％、5％、20％、、120％）的比差和角差及修约结果的相应数值，还有在下限负荷下各规程校验点（1％、5％、20％、、120％）的比差和角差及修约结果的相应数值。3、CT单点测试界面在选中‘CT单点测试’功能时，进入单点测试设置屏。如图6所示：图6、单点测试设置界面参数设置屏可见，项目有：功率因数、测试负荷、百分数值、开始任意点测试四个项目；同时给出具体接线图。各项参数的含义和作用如下：功率因数：被测互感器的功率因数，通过数字键来设置，可为0和1.0之间的任意数值。?测试负荷：被测互感器的负荷值，通过数字键来设置。?百分数值：测试电流的百分数值，通过数字键来设置。
云南临沧互感器综合测试仪以“E”为开头的数据为角差比差结果数据，以“T”为开头的数据为暂态结果数据。11.6 载入数据结束后，选择“确定”出现图40界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.7 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.8 选择“保存”选项，则以WORD的形式显示结果如图41。11.9 如需继续加载试验结果数据，请先上次载入的数据。图38图39图40图41附 录 附录一、 “校准”测试方法（以CT为例）图42，校准测试主界面图43，电压校准接线图图44，电流校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面（如图42），设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～2500V。2）开始： 电压校准试验参照图43进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测，检测完毕后，按下控制器，试验返回图42界面。电流校准试验参照图44进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测，检测完毕后，按下控制器，试验返回图42界面。附录二、售后服务承诺 ，本产品保修一年，终身维护。

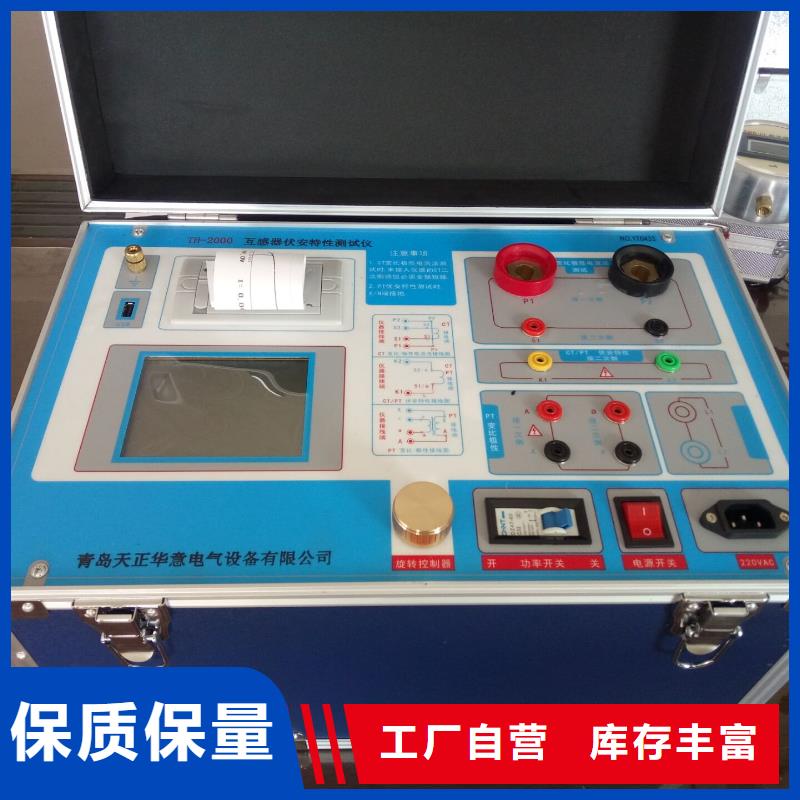

云南临沧互感器综合测试仪仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。图6，CT电流法变比极性测试界面 2：电压法变比极性测试。1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图7，设置 二次侧额定电流： 1A或5A。2）试验： CT一次侧接L1、L2，CT二次侧接K1、K2，不检测的二次绕组不用短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。图7，CT电压法变比极性测试界面8.4、CT二次回路试验 1）参数设置：在CT主界面中，选择“二次回路”后，进入测试界面（图8），设置好设定电流值：0～600A。2）试验： CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，点击“开始”选项，，试验即开始，电流保持时间以进度条显示(0～200A:保持5分钟；大于200A～300A：保持1分钟；大于300A：保持3秒钟)。图8、CT二次回路测试界面 8.5、CT交流耐压试验1）参数设置： 在CT主界面中，选择“交流耐压”后，进入测试界面（图9），设置好设定电压值：0～3000V。2）实验：被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。图9，CT交流耐压测试界面 9.PT测试9.1、PT励磁特性测试1)、参数设置在PT测试主界面中，选择进入“伏安特性”试验界面（如图10），励磁电流（0～20A）：输出电流为仪器输出的设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。励磁电压：100V、100/√3、100/3、150V、220V。2）、试验：测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选择“开始” 选项后，即开始测试。
