想要了解电缆振荡波局部放电测试系统产品的魅力？视频为你揭晓答案！

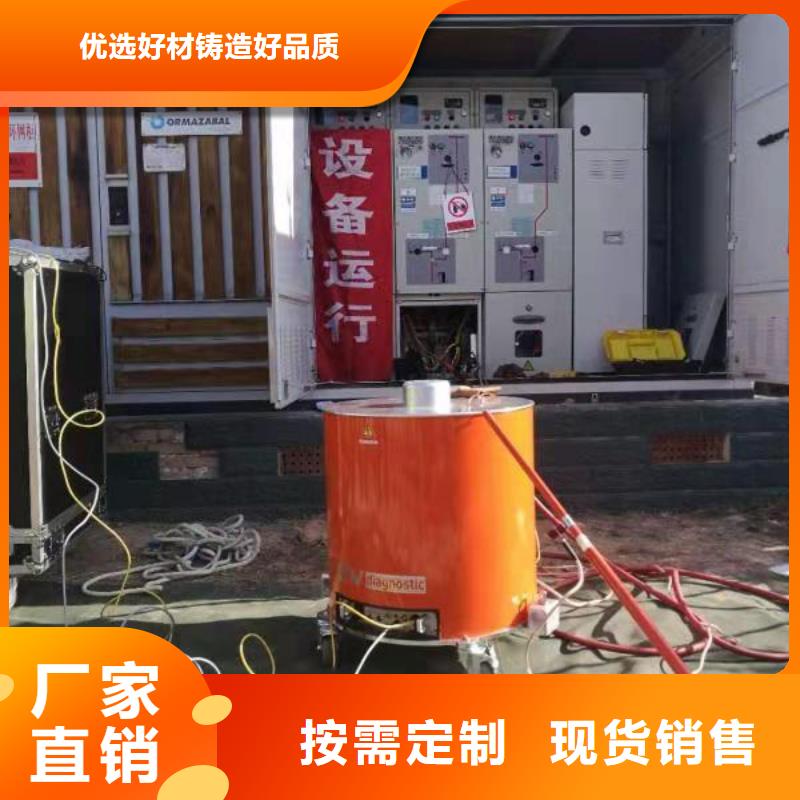

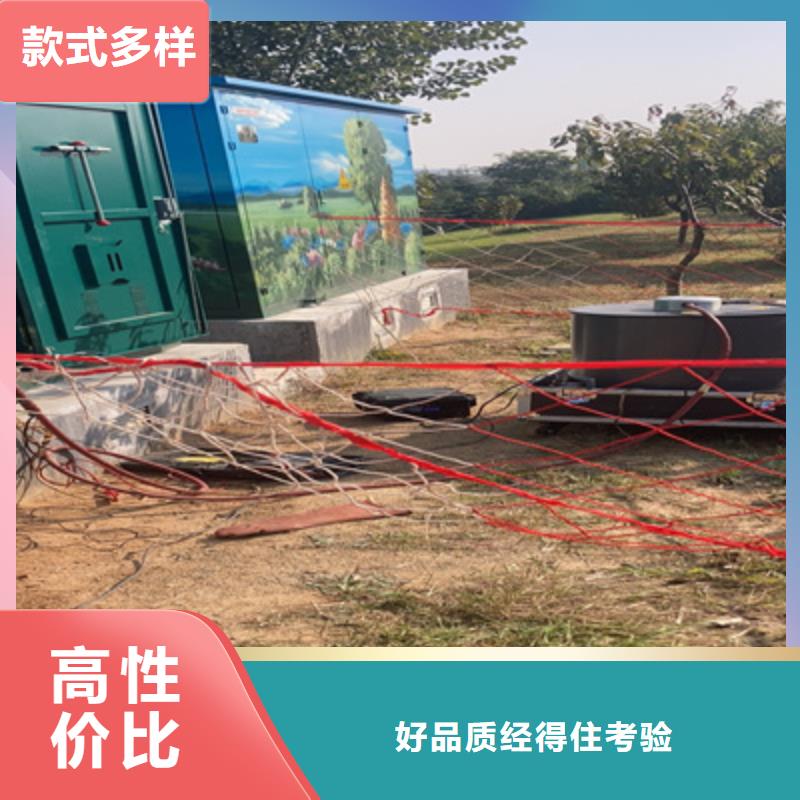

以下是:甘肃金昌电缆振荡波局部放电测试系统的图文介绍
甘肃金昌振荡波局放耐压试验系统 二、操作说明：1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好围栏；2）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；3）收集电缆型号、长度、接头位置等电缆参数；电缆全长必须准确，以用于校准；中间接头测量尽量准确和详细，有利于终判断局放位置；4）电缆长度：一侧测量方式：100m≤L≦≤3k，必要时可采用两端测量的方式。2、绝缘电阻测试电缆主绝缘电阻测试：采用2500V（35kv电缆用5000V摇表）绝缘摇表进行测试；主绝缘电阻应大于50MΩ才可以进行下一步试验。3、电缆交流耐压试验使用本系统的高压试验电源设备，对被试电缆各相做5分钟1.6U0电压的耐压试验。不闪络击穿才可以进行局放的检测试验。电缆振荡波局部放电试验4.1 电缆局放的校准：高压测试前首先使用校准器进行局部放电量的校准，并测量电缆长度。首先按照以下接线图联接好设备。测试前检查校准器电池，不足应更换。校准步骤：1）校准器Q9测试线的红色线夹连接被测电缆线芯，黑色线夹接电缆接地。；2）校准100pc—2nc六档，输出接OUT×1接口。5nc-20nc三档，输出接OUT×10接口。3）选择相应的档位，打开校准器电源。4）打开变频主机的电源，准备好笔记本电脑进入测试软件界面。打开软件后，首页即是『电缆校准』界面，如图x。电缆预设参数：已知被试电缆的长度时，请在『校准判定基准』中选择『长度优先』，并在『预设电缆长度』栏中输入电缆长度；如不确定被试电缆的长度时，请在『校准判定基准』中选择『波速优先』，并在『预设电缆波速』栏中输入电缆波速。注：电缆波速与电缆类型有关，典型值见表。
甘肃金昌振荡波局放耐压试验系统设备操作说明 测试时请将OHV 高压单元放置于平稳，高度合适的区域。 利用系统电源线接通电源（185V~260V）。 请先将电源线一端接入OHV 单元连接面板的对应接口，然后再接通电源。 5.1 设备操作人员 设备对操作者的操作要求不高，只需熟悉电脑操作即可。 操作时需要连接高压控制开关和笔记本电脑，外部控制开关和笔记本电脑的放置位置要和OHV 系统高压单元或其它带电设施保持适当的距离。 5.2 系统启动 启动笔记本电脑，等待无线连接完成后，双击桌面上的ohv suite 图标开始测试。 警告： 该测试系统仅用于对中压电缆进行局放测试和分析。请勿在笔记本电脑上安装其它软件，否则可能影响到系统的使用。如果用户自行安装了其它软件，由此带来系统性能和精度偏差等问题将不在质保范围。 6.测试系统OHV suite 版本软件 6.1 总述 OHV 测试系统软件的主要功能是局放测试、数据分析和报告生成。下列章节对操作方法加以详细讲解： 双击桌面测量软件图标，进入测量起始界面：图6.1：程序模式的测试软件起始界面 软件的操作步骤为从上到下，从左至右的模式
天正华意电气设备(金昌市分公司)先后引进了美国、德国、日本、澳大利亚等的先进技术和工艺，建立了先进的 微机继电保护测试仪生产线和现代化检测厂地，并成立了 微机继电保护测试仪研究团队。 公司以科学的管理方法，精益求精的制造工艺，勇于创新的制造理念迅速壮大成为中国 微机继电保护测试仪生产和出口厂地。
甘肃金昌振荡波局放耐压试验系统高压源控制 测试系统 由两部分构成： 高压单元 笔记本电脑 测试过程中，内部的高压直流源由 系统控制。出于考虑（如图2.1 所示）， 系统外部控制开关始终与系统连接，并用于切断高压。 系统外部控制开关功能介绍示意图请时刻谨记章节2 中的四项规则。 技术总览 系统构成 该测试系统包括高压单元、外部控制开关、笔记本单元以及配套的连接电缆 M 系列单元构成如下控制单元 高压线圈； - 高压分压器； - 高压开关； - 局放耦合电容；局放耦合器； - 局放校准仪； - 连接面板。 系统由笔记本电脑远程控制，首先应该： - 通过直连网线将高压单元和笔记本电脑连接 3.1.2振荡波工作原理：?基于OWTS技术的测试电压产生原理如图1所示。直流高压电源首先通过线性连续升压方式对被测电缆进行逐步充电（充电电流恒定）、加压至预设值。加压完成后，固态高压开关S（激光触发场效应管LTT）在小于1μS的时间内闭合，使被测电缆电容与OWTS系统中高压电感L产生谐振，从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率接近工频电压，且持续时间为mS级，对电缆绝缘无损伤。?电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理?用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。回路品质Q一般为60～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。
