以下是:江西新余绝缘鞋手套耐压装置【手持直流电阻测试仪】核心技术的图文介绍

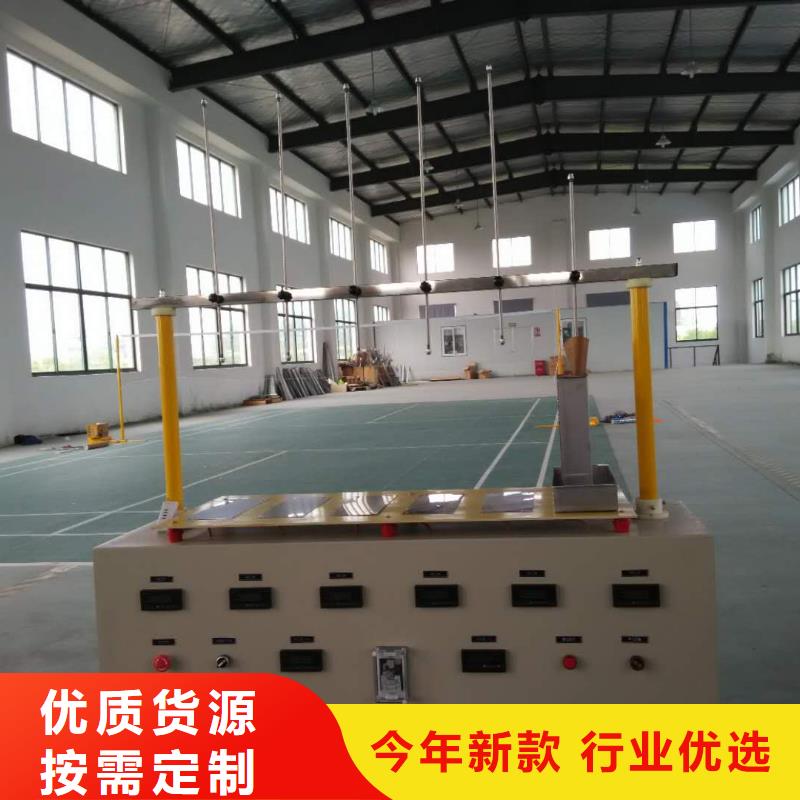

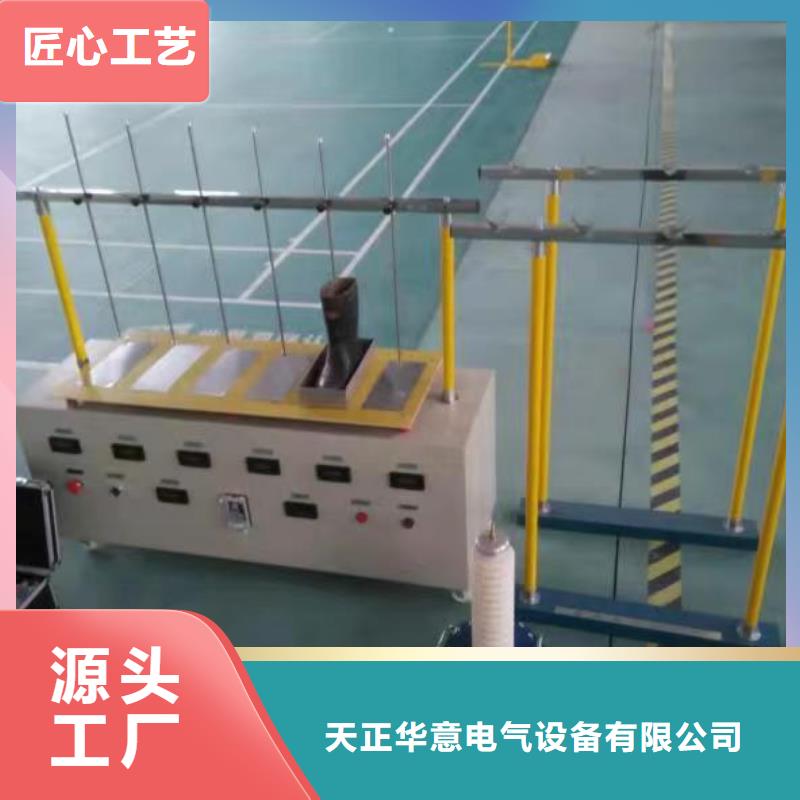

江西新余绝缘鞋手套耐压装置试验机操作说明用导线将接地端与试验室的地线可靠连接。8.2 高压试验变压器的高压输出端接在侧面红色端子高压输入端。8.3 测量装置用电源线接通220V电源，进入充电状态，“充电”、“电池电压”指示灯点亮，打开电源开关，开关中的灯点亮，无线传输旁边的指示灯1秒后开始间隙闪烁，这试验机上有8个通道的电流显示“00.00”，因还未加电流，显示应该均为“00.00”，试验机上电流显示单位为mA。.8.4 绝缘靴的安装：大的不锈钢矮盘放在地上，用自来水（使其导电）放在不锈钢矮盘上，将绝缘靴浸在水上，绝缘靴内倒入适量钢珠（铺满靴底，其高度不小于15mm），把铁链放入鞋内并接触到钢珠。8.5 绝缘手套的安装：将不锈钢桶放在托盘上，桶内装入约半桶电阻率不大于100Ω·m的水(一般用自然水即可)，在被试手套内注入相同的水,然后将手套浸入不锈钢桶中，使手套内外水平面呈相同高度，手套应有90mm的露出水面部分，这一部分应该擦干，把铁链放入手套中，使其浸入手套内的水中。九、电流脱扣机构9.1 本部分的主要功能是当电流大于试品设定泄漏（一般在15mA）电流或击穿时链条会自动动脱落,方便判断不合格试品. 9.2 分断脱扣控制器上使用12V蓄电池供电，当泄漏电流大于设定电流值时内部电路驱动电磁铁动作，链条电极随之脱落，自动拉开距离从而断开高压，由此判断不合格试品。 十、蓄电池的维护 使用中，电池电压的指示灯仅一个亮时应停止工作，及时充电，避免蓄电池放电过度而损坏。电池,长时间不用，应1-2个月对其进行一次充电，以延长其寿命。一般蓄电池的的寿命约300次。发现充满的电池很快用到电压低的现象，说明电池容量变小了，可更换电池。电池是12V免维护铅蓄电池。更换蓄电池需要打开试验机上盖，取出旧蓄电池，换上新电池固定，把旧电池上的两根引线（带插片）分别接到新电池上，注意红线接正极，黑线接负极。要保证插头良好接触。十一、充电说明试验机在高压试验前需充电。用充电器插到试验机充电插口中，通上220V电即可为电池充电，“充电”和 “电池电压”指示灯亮。随着电池电量的不断增加，“电池电压”指示灯会一个接着一个的被点亮。电池充满时“充满”指示灯亮。一般充电需2-8小时。电池长时间不用，应1-2个月对其进行一次充放电。

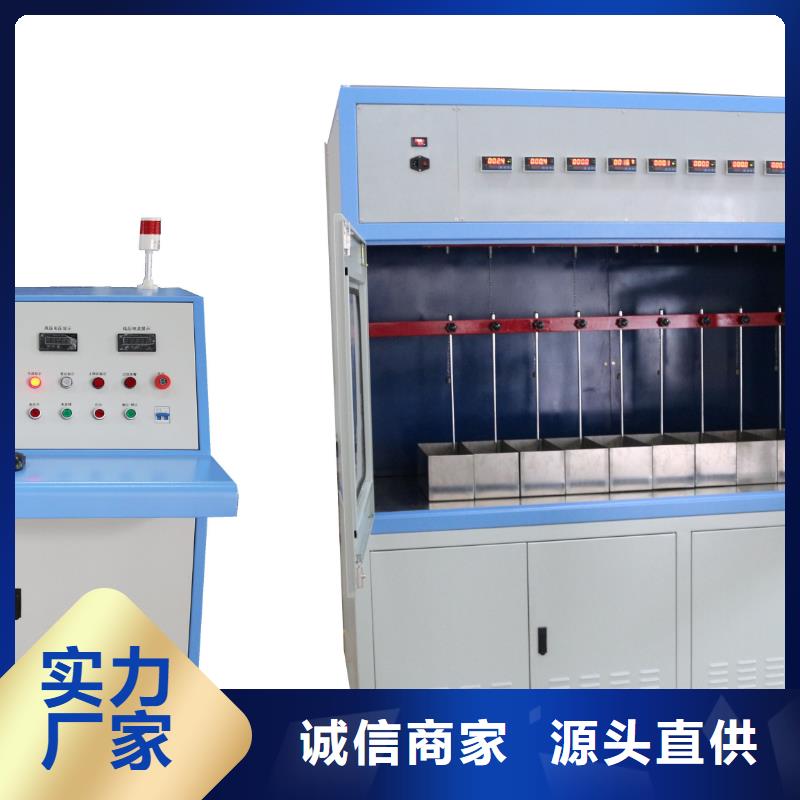

江西新余绝缘鞋手套耐压装置1.主要功能与技术参数1.1主要功能2.1.1同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。2.1.2采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。2.1.3可测量试验电压、试验变压器一次电流等参数。2.1.4采用红外通讯，使操作台与高压系统彻底隔离，确保试验人员。2.1.5全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。2.1.6具有专用接地容器，便于操作。2.1.7每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。2.1.8具有过压、过流保护功能。2.1.9具有高压危险警示灯显示。2.1.10可保存60组试验数据及结果，随时查阅。2.1.11实时日历时钟功能。1.2技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V） 电压测量误差：＜±（0.5％U＋0.02％Umax）,其中U为示值，Umax为量程上限值输入电流量程：25.0A电流测量误差：＜±（0.5％I＋0.02％Imax）,其中I为示值，Imax为量程上限值泄漏电流量程：25.00mA泄漏电流测量误差：±（1.0％I＋1个字）,其中I为示值泄漏电流分辨率：0.01 mA数显计时

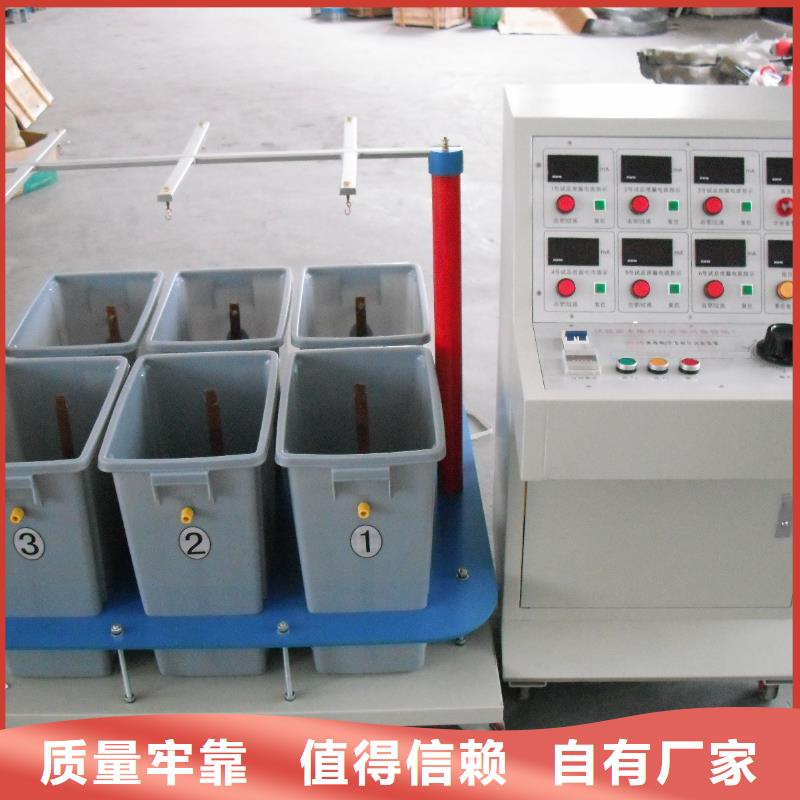

江西新余绝缘鞋手套耐压装置绝缘靴（手套）耐压装置是我公司根据手套（绝缘靴）的试验规程，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。更可靠地鉴别手套（绝缘靴）绝缘杆 验电笔的泄漏电流，绝缘老化，工频耐压等参数。保障了试验工作者的，是理想的手套（绝缘靴） 专用设备。其主要特点：可同时测试 3 双手套（绝缘靴），并可读取每只的泄漏电路，准确判断不合格的手套（绝缘靴）；结构底部装配脚轮，可随意移动。二、工作原理接接入 0-220V 电源，调节工频耐压试验台，根据试验变压器的电磁感应原理，使变压器产生 0-30kV (50KV定做） 工频高压至各电极， 使手套（绝缘靴）获得规定的试验电压。根据手套（绝缘靴）试验规程，读取、纪录测试参数。成套使用接线图见图 1（毫安表六块）图 1：成套使用接线图三、结构设计该产品分二部分组成：1、手套（绝缘靴）试验车，试验车由移动托架、盛水水槽、电极杆支撑等组成；2、手套（绝缘靴）试验台，手套（绝缘靴）试验台由变压器及其控制部分组成。手套（绝缘靴）试验车装置见图 2，手套（绝缘靴）试验台
