以下是:山西直流系统接地故障定位仪【三标准功率源】敢与同行比质量的图文介绍

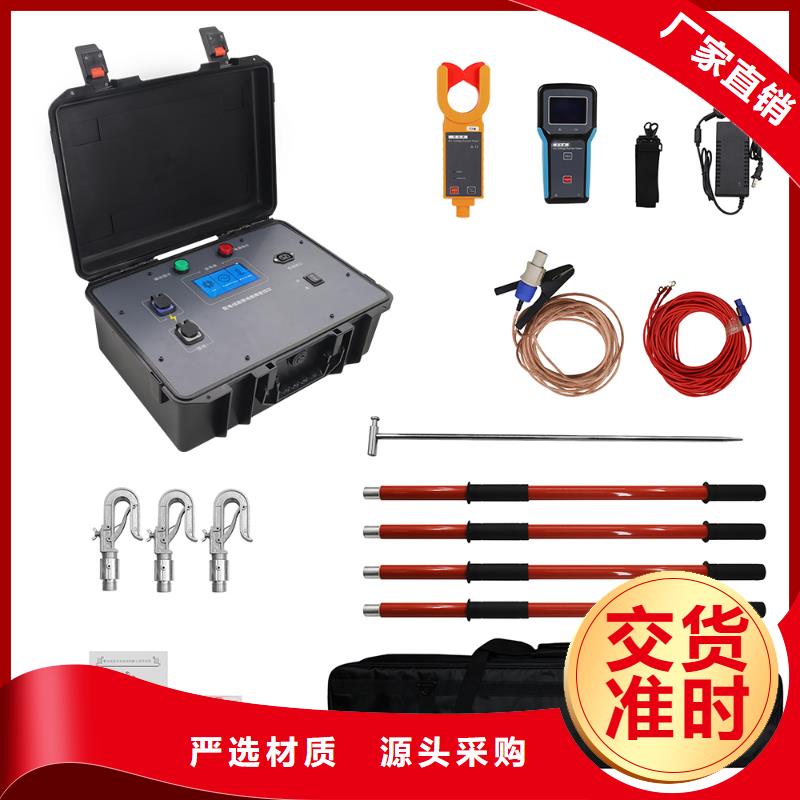

山西直流系统接地故障定位仪 故障检测器的测试准备：将钳表插头插入“检测器”钳表输入插孔，打开检测器电源。 （在检测前建议对装有接地选线在线监测装置的直流系统，关闭接地选线在线监测装置，更有利于检测）。5.4 检测开始： ?“通讯”灯亮：说明被测回路能够接受到同步信号，以确认检测的信号与所发出的信号是同一时间进行的。如果通讯灯不亮，说明信号发生器与检测器通讯不成功。?“量程”灯亮：当量程1灯明亮的时候表明采用的是钳表量程1，当量程灯2亮的时候采用默认的钳表量程2。5.5 正负极线不能同时钳时，采用“钳单根”的检测方法：如果是正极接地，将钳表钳在正极电缆上，检测方法同上；如果是负极接地，则钳在负极电缆上，检测方法同上；5.6 多回路线扎在一起时：将钳表钳在这扎电缆上（注：钳表口必须能完全闭合），检测方法同上，如果显示出是“非接地”，说明被检测的这扎电缆都没有接地故障；如果显示出是“接地”，说明被检测的这扎电缆中有一回路或多回路有接地故障，必须将该扎电缆分开检测，检测方法同上。以上三种方法通常根据现场的实际情况结合起来使用。六、检测技巧6.1 信号发生器的接入：根据直流系统接地故障的情况，将信号发生器接到靠近蓄电池输出端的正、负母线和地线上。已检测到有接地但回路走向较远的支路，为提高检测精度，可把信号发生器接在离故障区域更近的支路始端的直流保险出口处，或回路下面的直流小母线上。
山西直流系统接地故障定位仪技术参数1、信号发送器：工作电压：直接从母线上取电(工作电压为48V～260V)母线接地电阻检测范围：0-500 KΩ母线接地电阻测量精度：误差≤10％功耗：小于10W外型尺寸（长×宽×高）：238×134×45（mm）重量：1.7㎏适应温度：-10℃-＋50℃2、接收器：工作电压：12V（锂电池工作,工作电压为10.8V～12.6V）支路接地电阻检测范围：0-200 KΩ支路接地电阻测量精度：误差≤10％ 功耗：小于1W外型尺寸（长×宽×高）：238×134×45（mm）重量：1.5㎏适应温度：-10℃-＋50℃四、前面板各部件功能及菜单介绍：（一）、信号发送器1、电源开关：开关置ON，接通工作电源，电源指示灯亮。2、母线/支路：开关置母线时，仪器检测母线（电桥测量）；开关置支路时，仪器检测支路（电桥不测量）。3、显示器：彩屏，分辨率320＊240，动态显示。（二）、接收器 、电源开关2、按键：↑(上)、↓(下)、←(左)、→(右)、ESC(取消)、ENTER(确定)。3、显示器：彩屏，分辨率320＊240，动态显示。（三）、 接收器菜单说明:1、报警门限设定支路接地报警门限2、语音功能（1）、总开关语音总开关（2）、开机语音未启用（3）、同步提示未启用（4）、电池欠压开：电池电压低于10.8V时 ，语音报警输出关：电池电压低于10.8V时 ，蜂鸣器报警输出（5）、接地报警开：接地电阻小于等于报警门限时 ，语音报警输出关：接地电阻小于等于报警门限时 ，蜂鸣器报警输出3、同步信号开：发送机接收机有同步信号（优先选用、测量准确）关：发送机接收机无同步信号4、检测方式自动检测：表示实时检测，无须人工按键手动检测：表示需按ENTER键才进入检测5、开机显示未启用6、开始检测进入检测界面
山西直流系统接地故障定位仪（因为分析仪内部有平衡电桥，如果接在某一条支路中，在使用探测仪进行查找时将会误以为该支路存在绝缘异常现象）利用“绝缘量化指数”检测多点接地：系统有多个接地故障，或者正、负直流母线均有接地故障，在各回路的检测中，装置会自动探测出接地故障较严重的支路，然后检测出接地故障点。检测中分析检测结果，接地故障较严重的（正或负）接地故障。也可利用“绝缘程度条”和参考“绝缘程度百分比”的量化指数，比较测试结果的微小差异。该故障排除后再进行其他支路的检测，并将接地故障点逐一检测排除。接地点方向的判定：接地点方向的判定是由卡线时采集器箭头的方向与探测仪所显示的箭头方向共同决定：以采集器箭头方向为参考方向，在检测时，采集器方向不变，当探测仪显示的箭头方向向下，说明接地点方向与采集器箭头方向是相反方向；当探测仪显示的箭头方向向上，说明接地点方向与采集器箭头方向是相同方向，如下图示：探测仪显示向下箭头 探测仪显示向上箭头利用“接地点方向”检测环路接地：系统中如果有两条支路的一极或两极连接在一起，形成闭环系统，称之为环路。通常环路以以下几种形式出现：（1）两条支路的正极和负极分别相连形成环路；（2）两条支路的正极或者负极中的一极相连形成环路；（3）两条支路中一条支路的正极通过负载与另一条支路的负极相连形成环路。
