以下是我们上传的变压器测试台,【电力电气测试仪器】质量优选视频，视频介绍比图文介绍更直观一些，您可以点击观看。

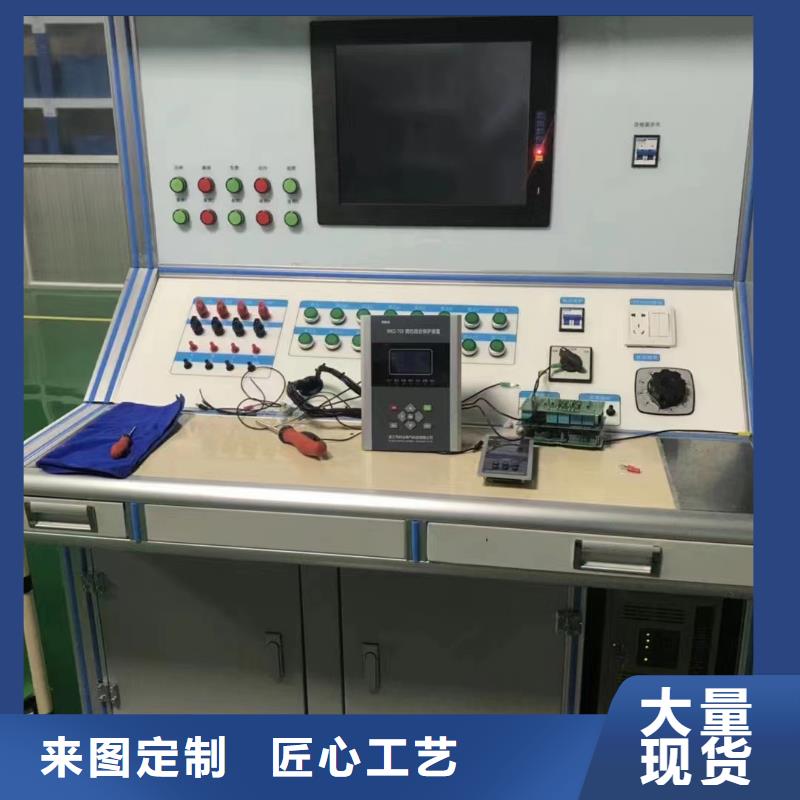

以下是:山东淄博变压器测试台,【电力电气测试仪器】质量优选的图文介绍
天正华意电气设备(淄博市分公司)位于山东淄博市，是一家集 微机继电保护测试仪科研、开发、制造、销售、出口为一体的现代化企业，公司多年来致力于 微机继电保护测试仪的研发，现已成为 微机继电保护测试仪业可信赖的制造公司。
天正华意电气设备(淄博市分公司)自成立以来产品不断更新，并以先进的加工设备和精湛的工艺严格的检验测试，为客户提供好的产品而取得用户的一致好评， 微机继电保护测试仪产品远销全国各地及国外，产品深受广大客户的好评，我们愿以好的 微机继电保护测试仪产品，好的售后服务，竭诚为中外客商提供。
山东淄博变压器测试台 变比组别、直流电阻试验变比组别测试点击变比组别试验选项，进入图3 界面。图3变比组别测试1.测量类型：三相变压器的测试；环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：点击“开始测试”按钮，然后软件会接受返回的数据显示在对应的分接档位。4. 注意事项：该试验，铭牌信息参数设置中的分接档位和分接间距对于仪器的测试结果有着直接联系，请设置时按照被试变压器的实际参数进行设置。直流电阻测试点击直流电阻试验选项，进入图4 界面。图4 直流电阻试验1. 数据显示：界面中左边为CH1通道（高压通道），右边为CH2通道（低压通道），显示使用的电流和测试结果电阻值。 通道、电流档位选择：高压通道，勾选后，启动此通道，低压通道，勾选后，启动此通道。下拉选择电流档位。分接选择：需要下拉选择当前测试被试品的分接档位，便于记录相应档位的数据。环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：3.1.选择好启动通道和电流档位，将“环境温度”“环境湿度”进行填写；3.2.点击“开始测试”，然后等待仪器返回数据即可，点一次“开始测试”，可以完成这一个分接所有的阻值测试。第四章 空载损耗试验操作说明与工作原理此试验可以与“90％和110％额定电压的空载损耗试验”一起完成。点击空载损耗试验选项，进入图5 界面。图5空载损耗试验试验参数会根据铭牌参数自动导入，不需要作改动低压空载损耗测试（界面如图5）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、、三相有功功率及其功率和、波形因数、空载电流％、空载损耗以及试验频率；“空载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 a、b、c 顺序夹至变压器三相低压套管，高压侧开路；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.0.选择额定电压3.1.点击 “开始测试”，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。
山东淄博变压器测试台 感谢您选择使用我公司生产的变压器综合试验系统。为了让您尽快熟练地操作本试验系统，我们随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的资讯。在次使用本系统之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该设备并且可以延长设备的使用寿命。 在编写本手册时，我们本着科学和严谨的态度进行工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必尽快设法通知我们，并监督我们尽快改正错误！本公司保留对系统使用功能进行改进的权力，如发现系统在使用过程中其功能与操作手册介绍的不一致，请以系统的实际功能为准。我们希望本系统能使您的工作变得轻松、愉快，使您在繁忙的工作之中体会到办公自动化的轻松感觉。当您对本系统感到满意时，请向您的朋友！当您对本系统有意见和建议时，请您与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！
