想要真正了解超声波局部放电定位仪产品的魅力吗?这个视频将以其无与伦比的视听效果,让您仿佛置身于产品的核心之中,感受其独特的魅力。


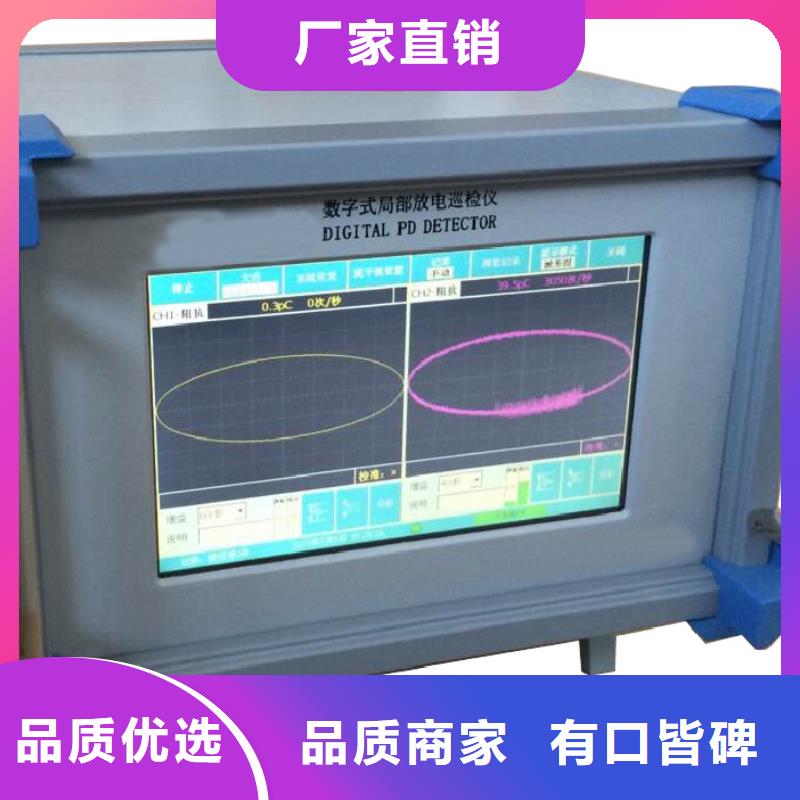

以下是:云南昭通超声波局部放电定位仪的图文介绍

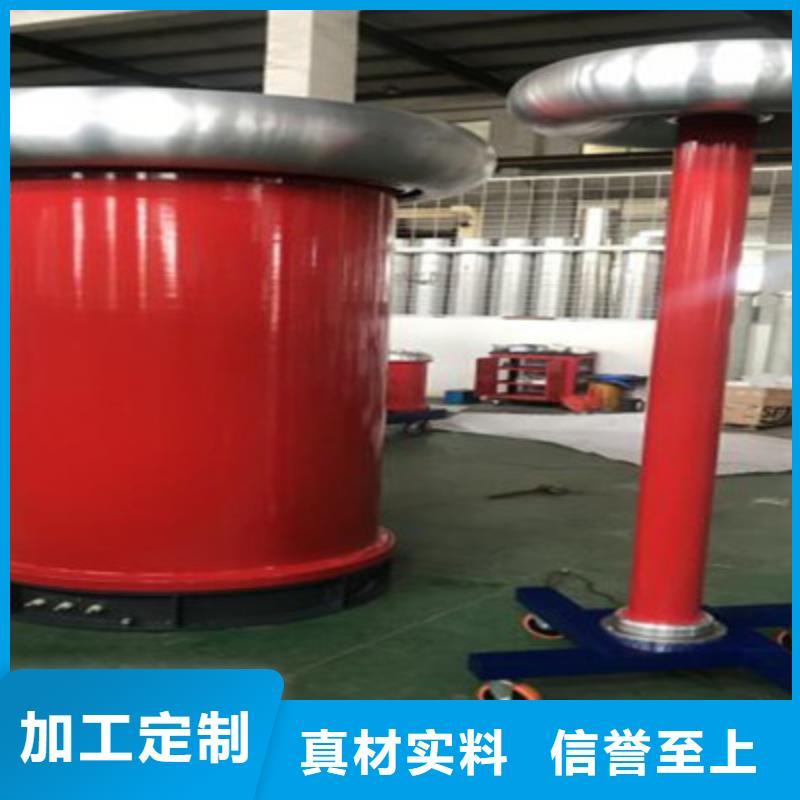

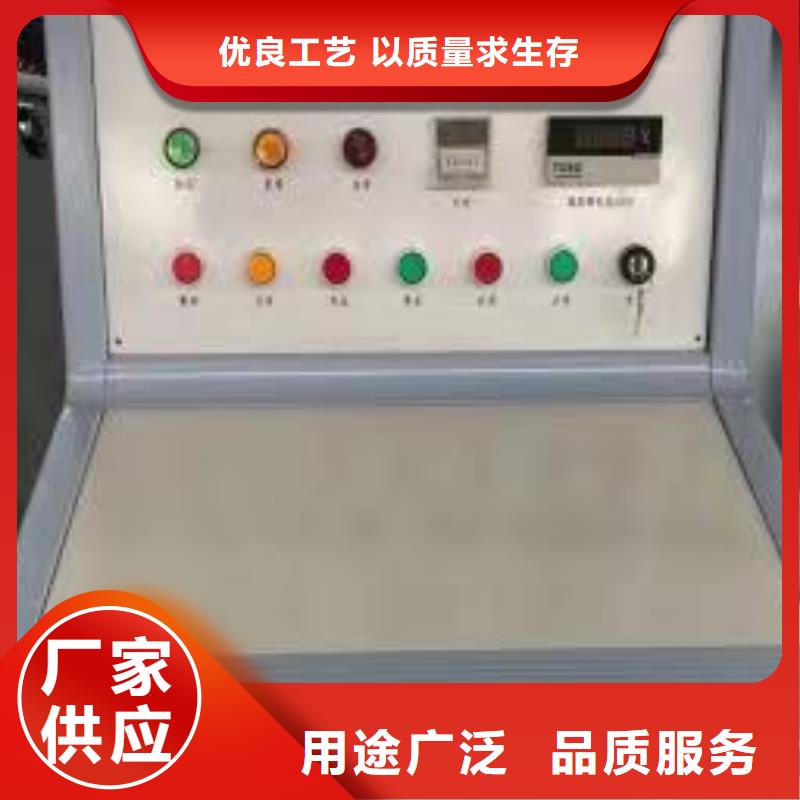

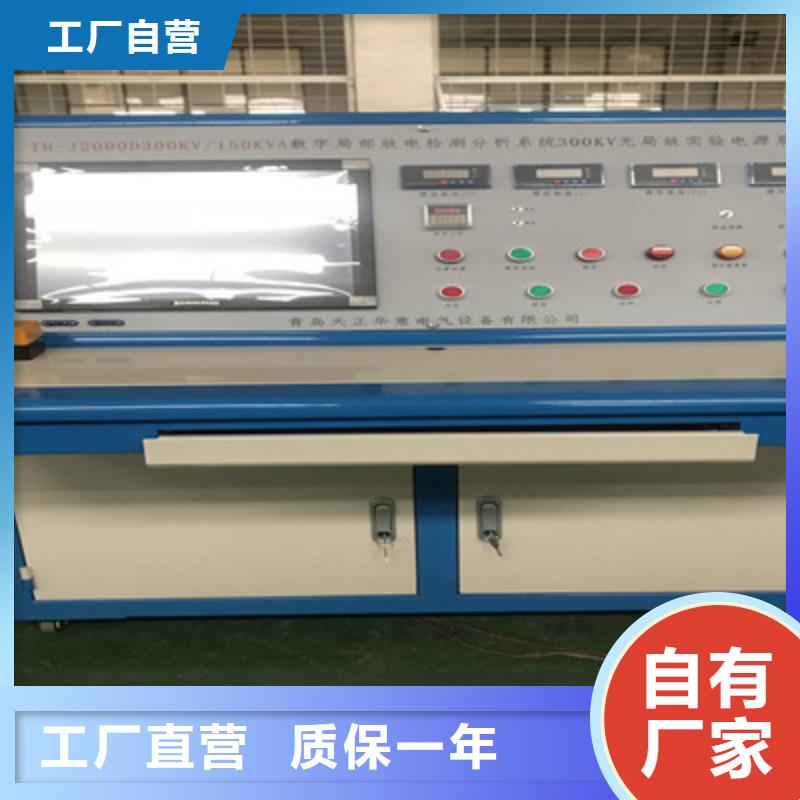

云南昭通工频高压局放试验装置 局放理论概述在开始我们的实验以前,我们首先应该对局部放电有个初步的了解,为什么要测量局部放电?局部放电有什么危害?怎样准确测量局部放电?有了上述理论基础可以帮助我们理解测量过程中的正确操作。一、局部放电的定义及产生原因在电场作用下,绝缘系统中只有部分区域发生放电,但尚未击穿,(即在施加电压的导体之间没有击穿)。这种现象称之为局部放电。局部放电可能发生在导体边上,也可能发生在绝缘体的表面上和内部,发生在表面的称为表面局部放电。发生在内部的称为内部局部放电。而对于被气体包围的导体附近发生的局部放电,称之为电晕。由此 总结一下局部放电的定义,指部分的桥接导体间绝缘的一种电气放电,局部放电产生原因主要有以下几种




  • 1、 微机继电保护测试仪质量保证首先从技术着手,从 微机继电保护测试仪产品选型上满足用户要求,我们将提供技术成熟,并且经过实践检验运行稳定、性能可靠的 微机继电保护测试仪产品;

  • 2、严格制定 微机继电保护测试仪工艺措施,严格执行,要求操作者按图纸标准要求和工艺文件进行自检,专职检验严格把关,不合格的 微机继电保护测试仪产品杜绝出厂;

  • 3、在安装期间派技术人员常驻现场,进行技术服务,指导安装质量,及时与甲方和监理公司部门沟通,发现问题及时解决;


云南昭通工频高压局放试验装置中高频工业设备的干扰图形。(图5—13)波形特点:连续发生,仅出现在电源波形的半周内。原因:感应加热装置和频率接近检测频率的超声波发生器等。(11)铁芯磁饱和谐波的干扰图形波形特点:较低频率的谐波振荡,出现在两个半周上,幅值随试验电压升高而增大,不加电压时消失,有重现性。原因:试验系统各种铁芯设备(试验变压器、滤波电抗器、隔离变压器等)磁饱和产生的谐振。电极在电场方向机械移动的干扰图形。(图 5—15)波形特点:仅在试验电压的半周(正或负)上出现的与峰值对称的两个放电响应,幅值相等,而脉冲方向相反,起始电压时两个脉冲在峰值处靠得很近,电压升高时逐渐分开,并可能产生新的脉冲讯号对。原因:电极的部分(尤其是金属箔电极)在电场作用下运动。漏电痕迹和树枝放电波形特点:放电讯号波形与一般典型图象均不符合,波形不规则不确定。原因:玷污了的绝缘上漏电或绝缘局部过热而致的碳化痕迹或树枝通道。在放电测试中必须保证测试回路中其它元件(试验变压器、阻塞线圈、耦合电容器、电压表电阻等)均不放电,常用的办法是用与试品电容数量级相同的无放电电容或绝缘结构取代试品试验,看看有无放电。了解了各种放电类型的波形特征,来源以及识别干扰后就可按具体情况采取措施排除干扰和正确地进行放电测量了。



点击查看天正华意电气设备(昭通市分公司)的【产品相册库】以及我们的【产品视频库】
