我们的【三相标准功率源】_电缆故障测试仪工厂批发产品视频已经准备好，它将为您呈现产品的完美细节，让您为之惊叹不已。
以下是:山西【三相标准功率源】_电缆故障测试仪工厂批发的图文介绍
山西三相标准功率源上位机软件操作6．1注意事项：＊ 电脑配制要求：在Win98或更高版本操作平台上运行本程序；须装有 程序，需有一个USB接口。＊ 在执行“通讯连接”前，需先将USB通讯线连接好、串口设置正确、装置处在“数据传输”状态下，才可以进行“通讯连接”，否则无法正常通讯。电压档位 远 控 中图21（硬件通讯界面）6．2 主界面运行上位机程序，进入上位机程序主界面。此时处在未对装置执行通讯的状态，只能进行各种信息更改、查询和打印记录操作，不能对装置的数据进行上传操作。只有进行“系统联机”操作并通讯正常后（见图 “硬件通讯界面”），才可以进行上位机程序的所有操作。图22（主界面）在主界面中可利用中文下拉菜单或快捷图标进入各界面进行具体操作。中文下拉菜单：在主界面中，将鼠标单击“系统设置”、“通讯连接”、“数据采集”、“数据管理”按钮即进入相应的界面。快捷图标提示：在主界面中，将鼠标停留在快捷图标上会有中文提示。若没有提示时，用鼠标在主界面空白处单击一下，再将鼠标停留在快捷图标上，将会有中文提示。6．3 系统设置“系统设置”包括“串口设置”、“其他设置”设置窗口。6．3．1 “串口设置”在“串口设置”窗口可对与装置连接的USB通讯线占用电脑的串口号进行设置。其中：1、USB通讯线的一端接装置的USB通讯接口，另一端接电脑任意的USB接口。2、使用CP210x 型USB通讯线进行电脑与装置联机通讯的操作说明2、1 安装CP210x 型USB通讯线驱动程序若电脑系统是 时，请双击“CP210x(WIN95 WIN98 WIN2000 WINXP 系统驱动程序)”文件夹→双击“ 进行CP210x 型USB通讯线驱动程序安装。然后将USB通讯线的一端接装置后板的USB通讯接口，另一端接电脑任意的USB接口，开启装置电源，电脑新硬件自动安装完毕后，其所占用电脑的“COM”号会在电脑“设备管理器”中的“端口”内显示（XP系统查看方式：用鼠标右键点击“我的电脑”→鼠标左键点击“属性”→“硬件”→“设备管理器”→“端口”）。
如今，公司拥有一批技术精湛的 微机继电保护测试仪资深技术人才和洞悉市场走向、服务热情周到的营销人才。同时将企业价值观与经营理念潜移默化的传递给每位员工，从而塑造出一支具有高度凝聚力和忠诚度的员工队伍，正是每一个员工所发挥出来的工作热情和创造力，为企业的发展提供了源源不断的动力，打下了更坚实的基础。
天正华意电气设备(山西省分公司)全体员工将以优质的 微机继电保护测试仪产品和满意的服务迎接国内外广大客户的光临。

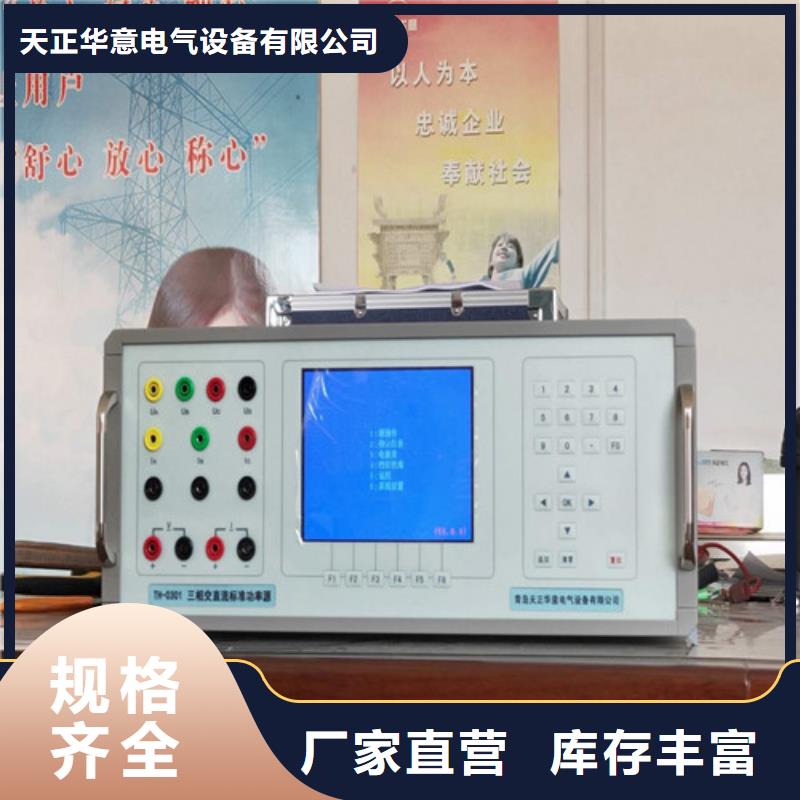

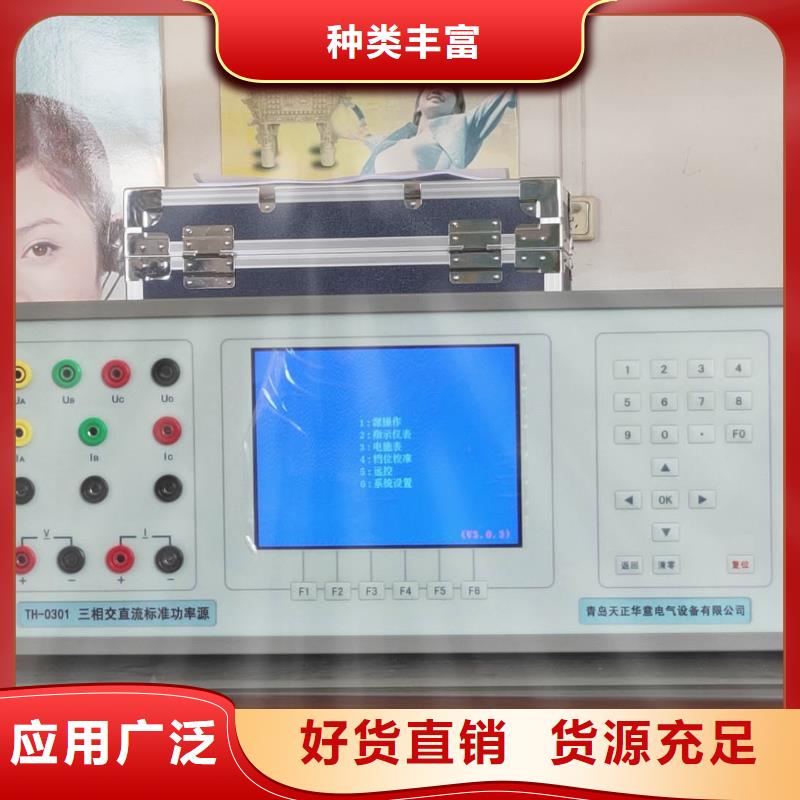

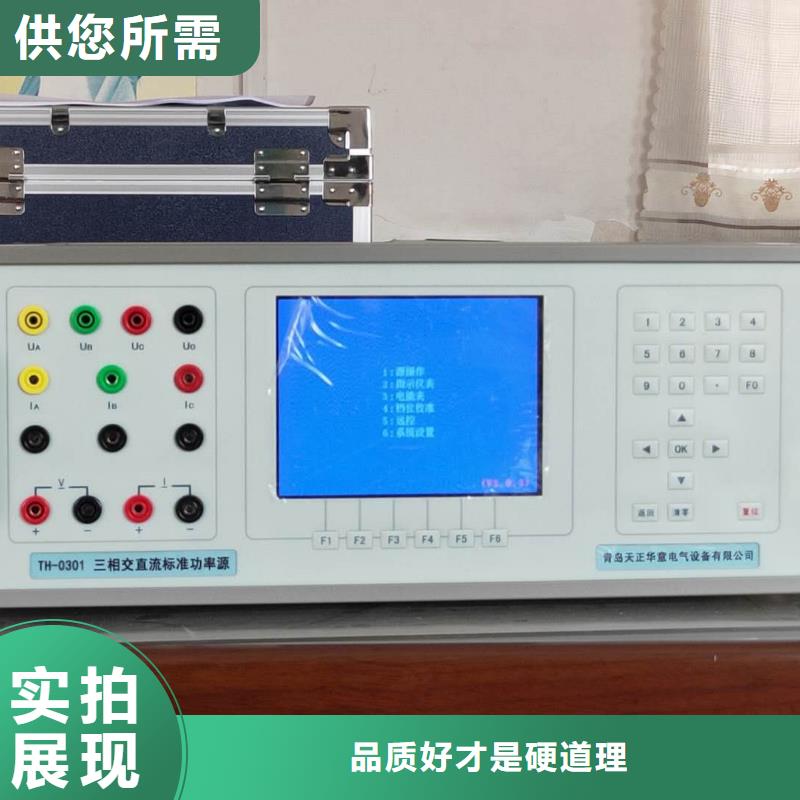

山西三相标准功率源 本装置核心部分采用32位DSP和16位高速低功耗数模转换器组成高精度工频交流采集器。既可用做校验装置的标准表，又可用做测试校验装置的校验仪。采用6.4寸TFT彩色液晶屏，图表字符显示清晰。具有量程宽、精度高、工作稳定可靠、操作简单的特点。2 主要功能及特点2．1 可测量交流电压、电流、有功功率、无功功率、频率、相位和功率因数；2．2 可测量电压、电流谐波含量和波形失真度；2．3 作为测量有功电能、无功电能标准时，输出标准脉冲频率可达2MHZ；2．4 可测量校验装置的电压、电流、功率稳定度；2．5 可测量校验装置的标准偏差估计值；2．6 可测量校验装置的三相电压对称度、三相电流对称度；2．7可测量直流电压和直流电流（选项）；2．8设有RS-232接口，可由PC进行控制操作；2．9与校验台配合，可组成一套高精度、高稳定度的三相电表测试系统。
山西三相标准功率源 电能表在主菜单中，按“2”键 进入“电能表”子菜单界面，再按“1”键进入图9“直流电能检测”，输入您提供的信息：额定电压，额定电流，等级(分为1.0级和0.5级)，直流电能常数，圈数，表号，分流器(分为“否”和“是”选项。“否”为无分流器，直接提供电流输出；“是”为有分流器，直接提供75mV输出；)，方案分为：自动、单点、起动、潜动、时差。 额定电压为Un， 额定电流为Ib。电压档位 起动,潜动,时差在自动方案中可以您根据需要自己选择.数据校验完成后,界面会出现 “存储OK”的字样,您如果需要存储,按“OK”键； 在分流器为“否”时有功率显示, 分流器为“是”时没有功率显示。电压档位 100 V 幅度 0.2589 合格Un 0.2Ib 04 图10：自动校表准确度要求的判定:在额定电压(Un)下,电能表的基本误差不应超过规定：负载电流(I)变化范围 误差限值0.5级 1级在额定电流(Ib)下,电能表的基本误差不应超过规定：电压(U)变化范围 误差限值0.5级 1级0.1Un≤U＜起动：在理论产生一个电能脉冲的1.5倍时间内应有脉冲输出。起动是按规程要求的,满电压,0.01％Ib做的,在做之前先对黑标,升满电压,50％Ib,对完之后再升满电压,0.1％Ib,记时{tQ＝1.5＊60＊1000/C＊un＊IQ (min), IQ为起动电流。 转化为tQ＝3.6＊1e9/(C＊un＊Ib)(s) }；如果在这时间内有脉冲,则起动合格；否则不合格；4、潜动：电压分别加1.1Un, 0.8Un,在不少于20min时间内,电能表不应有脉冲输入。在做之前先对黑标,升满电压,50％Ib,对完之后,再分别升1.1 Un和0.8 Un,如果在1200s内时间内没有脉冲,则潜动合格； 否则不合格。
