我们的现场实拍视频将带您走进单杯绝缘油介电强度测试仪可配送到厂产品的世界，让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:广东江门单杯绝缘油介电强度测试仪可配送到厂的图文介绍

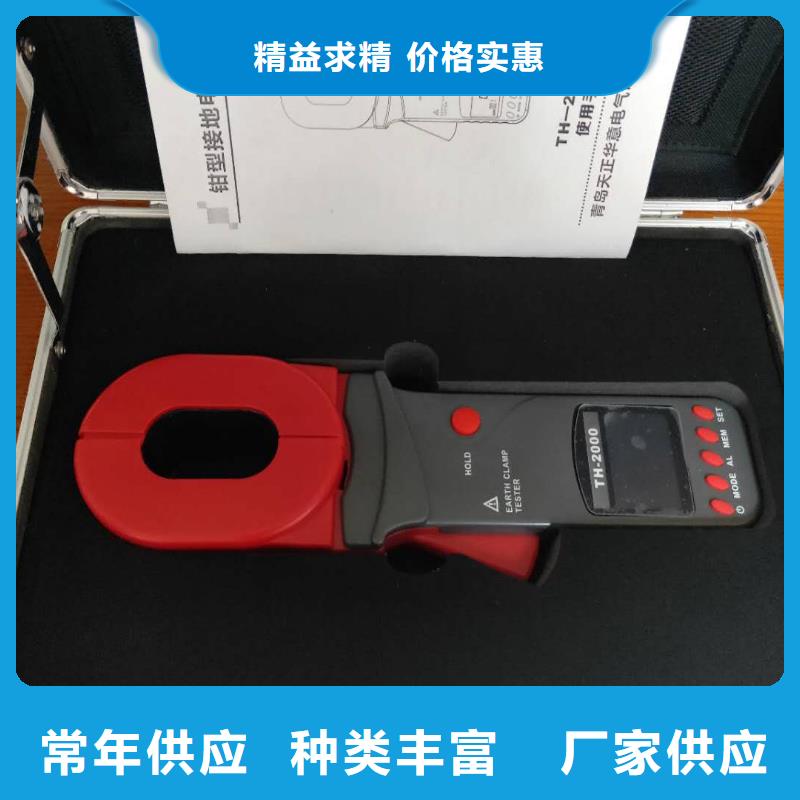

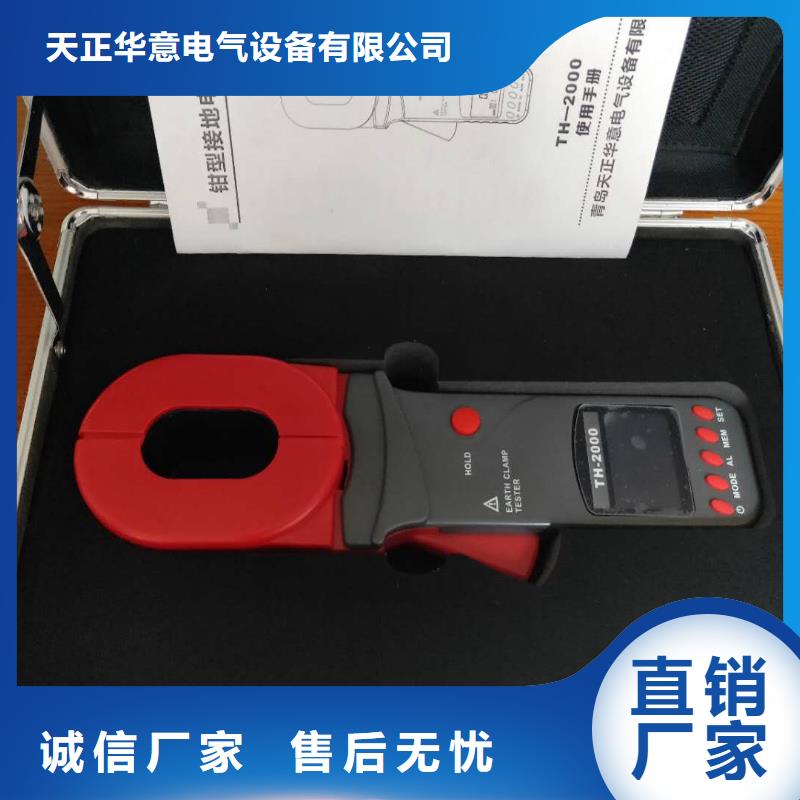

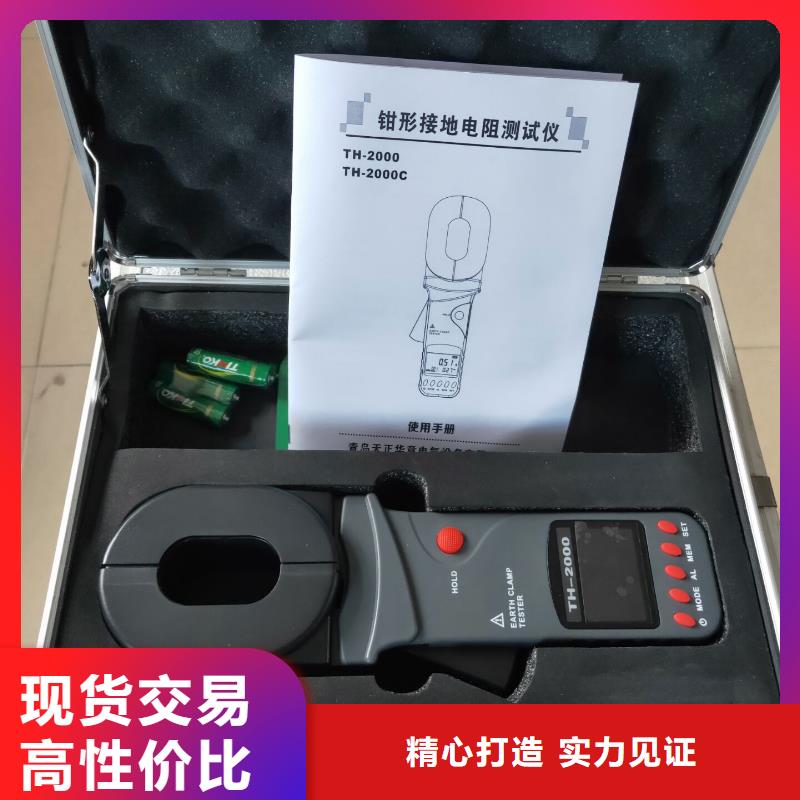

广东江门接地电阻测试仪电阻测量原理XRD系列钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。见下图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。R＝E/I2． 电流测量原理C＋型钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。见下图。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。其中：n为副边与原边线圈的变比系数。八．接地电阻测量方法1．多点接地系统对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。见下图。当用钳表测量时，其等效电路如下：其中：R1为预测的接地电阻。R0为所有其它杆塔的接地电阻并联后的等效电阻。虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0＝0。这样，我们所测的电阻就应该是R1了。多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。2．有限点接地系统这种情况也较普遍。例如有些杆塔是5个杆塔通过架空地线彼此相连；再如某些建筑物的接地也不是一个独立的接地网，而是几个接地体通过导线彼此连接。在这种情况下，如果将上图中的R0视为0则会对测量结果带来较大误差。出于与上述同样的理由，我们忽略互电阻的影响，将接地电阻的并联后的等效电阻按通常意义上的计算方法计算。这样，对于N个（N较小，但大于2）接地体的接地系统，就可以列出N个方程：其中：R1、R2、…….RN是我们要求得的N个接地体的接地电阻。R1T、R2T、……RNT分别是用钳表在各接地支路所测得的电阻。这是一个有N个未知数，N个方程的非线性方程组。它是有确定解的，但是人工解它是十分困难的，当N较大时甚至是不可能的。
天正华意电气设备(江门市分公司)坐落于平度市平安路2号,欢迎惠顾！ （1）专业销售批发，品质价格合理，减少中间环节让利一线客户！ （2）客户可以随意挑选自己所需 （3）所售产品，公司负责质量跟踪，为您排除后顾之忧！本公司产品有： 微机继电保护测试仪等。我公司凭着合理的价格销售给每个客户，让您用得省钱又放心。我公司实力雄厚，保证产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。
广东江门接地电阻测试仪测量接地电阻的注意事项1．用户有时会用XRD和传统的电压电流法进行对比测试，并出现较大的差异，对此，我们敬请用户注意如下问题：⑴．用传统的电压电流法测试时是否解扣了（即是否把被测接地体从接地系统中分离出来了）。如果未解扣，那么所测量的接地电阻值是所有接地体接地电阻的并联值。测量所有接地体接地电阻的并联值大概是没有什么意义的。因为我们测量接地电阻的目的是将它与有关标准所规定的一个允许值进行比较，以判定接地电阻是否合格。例如：在GB50061-97 “66KV及以下架空电力线路设计规范”中所规定的接地电阻允许值是针对所谓“每基杆塔”而规定的。在标准的条文解释中明确指出：“每基杆塔的接地电阻，是指接地体与地线断开电气连接所测得的电阻值。如果接地体未断开与地线的电气连接，则所测得的接地电阻将是多基杆塔并联接地电阻”。 这个规定是相当明确的。前已述及， 用XRD系列钳表测量出的结果是每条支路的接地电阻，在接地线接触良好的情况下，它就是单个接地体的接地电阻。十分明显，在这种情况下，用传统的电压电流法和XRD系列钳表测试，它们的测量结果根本就没有可比性。被测对象既然不是同一的，测量结果的显著差异就是十分正常的了。⑵．用XRD系列钳表所测得的接地电阻值是该接地支路的综合电阻。它包括该支路到公共接地线的接触电阻、引线电阻以及接地体电阻。而用传统的电压电流法在解扣的条件下，所测得的值仅仅是接地体电阻。十分明显，前者的测量值要较后者大。差别的大小就反映了这条支路与公共接地线接触电阻的大小。应该说明，标准中所规定的接地电阻是包括接地引线电阻的。在DL/T621-1997 “交流电气装置的接地”中的名词术语中有如下规定：“接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻”。这种规定同样十分明确。这是因为引线电阻和接地体接地电阻在防雷上来说是等效的。
广东江门接地电阻测试仪 优盘操作界面在开机界面按“优盘”热键，即可进入优盘操作界，根据界面中的文字提示可进行导出数据等相关操作，见图7所示图7 优盘操作界面5接地阻抗测试5.1测试基本要求接地装置的特性参数大都与土壤的潮湿程度密切相关，因此接地装置的状况评估和验收测试应尽量在干燥季节和土壤未冻结时进行，不应在雷、雨、雪中或雨、雪后立即进行。交接验收的接地装置按照交接标准在投运前进行接地阻抗测试，运行中的接地装置的接地阻抗测试应按照相关规程规定的周期安排测试。通常电流极与被试接地装置中心的距离dCG应为被试接地装置对角线长度D的4～5倍；当远距离放线有困难时，在土壤电阻率均匀地区dCG可取2D,在土壤电阻率不均匀地区可取3D。测试回路应尽量避开河流、湖泊、道路口；尽量远离地下金属管路和运行中的输电线路，避免与之长段并行，当与之交叉时垂直跨越；无论哪种测试方法，都要求电流线和电位线之间保持尽量远距离，以减小电流线与电位线之间互感的影响。电流极和电位极的布置a)电流极的接地电阻值应尽量小，以保证整个电流回路阻抗足够小，便于设备输出的试验电流足够大。b)如电流极接地电阻偏高，可采用多个电流极并联或向其周围泼水的方式降阻。c) 电位极应紧密而不松动地插入土壤中20cm以上，试验过程中电流线和电位线均应保持良好绝缘，接头连接可靠，避免裸露、浸水。

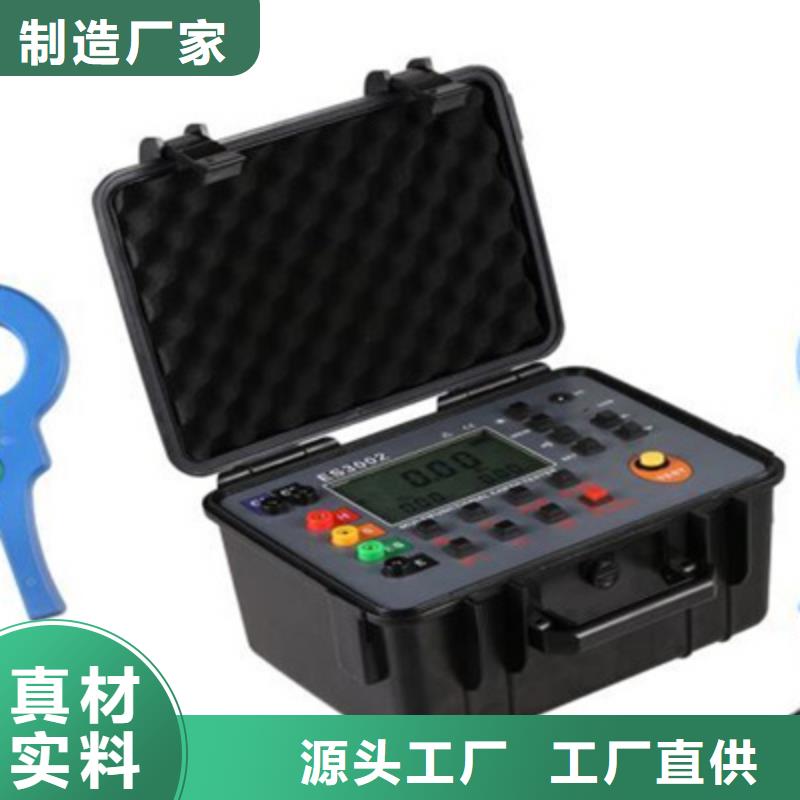

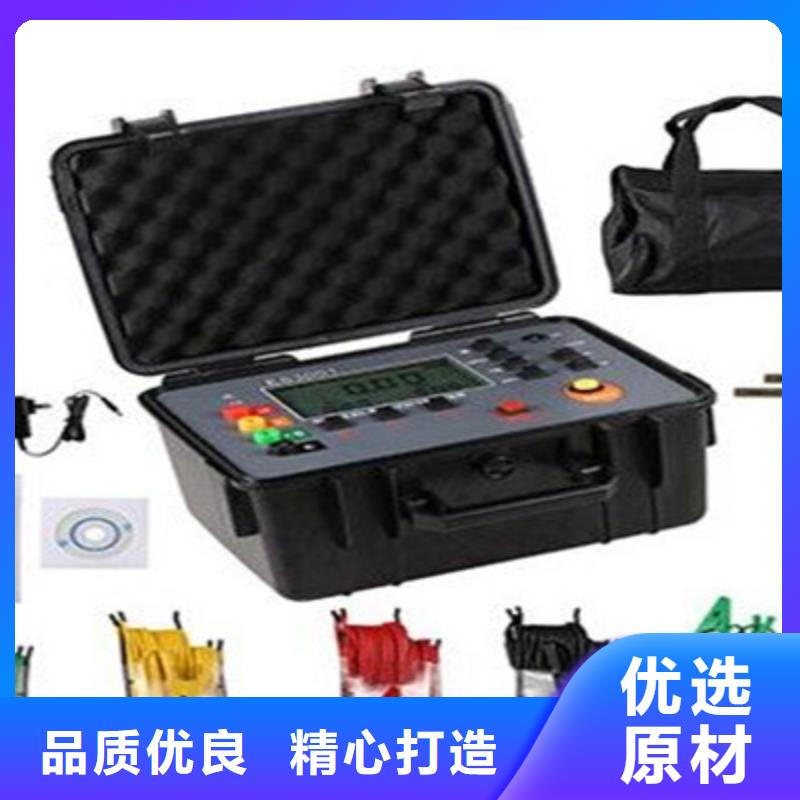

广东江门接地电阻测试仪 测量原理1. 接地电压测量采用平均值整流法。2. 接地电阻值测量采用额定电流变极法(适合准确测量单点接地系统)，即在测量对象E接地极和C(H)电流极之间流动交流额定电流I，求取E接地极和P(S)电压极的电位差V，并根据公式R＝V/I计算接地电阻值R。3. 以上几种方法中其工作误差(B)是额定工作条件内所得误差，由使用仪表存在的固有误差(A)和变动误差(Ei)计算得出。A： 固有误差E2：电源电压变化产生的变动E3：温度变化产生的变动 E4：干扰电压变化产生的变动E5：接触电极电阻产生的变动六. 操作1．基本操作旋转FUNCTION功能旋钮实现开关机，旋钮指示“OFF”位置关机。开机后，如果LCD显示电池电压低符号，表示电池电量不足，请依照说明给电池充电。电池电力充足才能保证测量的精度。开机后，按”键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。开机后，将FUNCTION功能选择旋钮旋至相应的位置,短按“AL”键可以开启或关闭报警功能，长按“AL”键(约3秒)进入报警临界值设定，按或”键改变当前数字大小，短按“SET”键移动光标，短按“AL”键保存退出。当测量值大于报警临界设定值并已开启报警功能，仪表将闪烁将显示“ ”符号，并发出“嘟--嘟--嘟--”报警声。在测试模式下，短按“MEM”键锁定当前显示数据，显示“HOLD”、“锁定。在测试模式下，短按“SET”可选择显示平均值、值、小值，显示:”符号。在测试模式下，长按“MEM”键(超过3秒)进入数据查阅，按“”键以步进值为1选择查阅数组号，当前组数为接地电阻数据，再按“MEM”键退出查阅。查阅时若无存储数据，LCD显示“- - - -”，见上右图。在数据查阅状态下，按“CLR”键进入数据删除，按 ”键选择“no”或“yES”， 选“no”再按“MEM”键不删除并返回数据查阅状态，选“yES”再按“CLR”键删除所存数据，删除后LCD显示“----”。数据删除功能是一次性删除所有存储数据，删除后不能再恢复，请谨慎操作。仪表所存数据可以上传电脑。连接好电脑与仪表的RS232通讯线，仪表开机，运行数据软件，若软件显示串口打开并连接成功，即可以读取存储的历史数据，上传电脑并保存。数据软件具有历史数据读取、查阅、保存、打印等功能。
