变压器综合试验台特殊规格可定做的详细视频已经上传，从产品的外观到内在，从功能到性能，视频将为您呈现一个真实、的产品形象。
以下是:四川资阳变压器综合试验台特殊规格可定做的图文介绍
四川资阳变压器测试台短路阻抗及负载损耗测量接线图短路阻抗是在额定频率和参考温度下，一对绕组中某一绕组端子之间的等效串联阻抗；其百分数等于短路电压与额定电压之比，测量时应以三相电流的算术平均值为准，如果试验电流无法达到额定电流时，短路阻抗应按下列公式折算并校正到表 1 所列的参考温度。括号内数值适用于干式变压器；2：对于大型电力变压器，其阻抗受温度影响较小，可不必进行温度校正短路阻抗通常还以每相欧姆数表示，也应校正到表 1 所列的参考温度。式中：Zi —短路阻抗，Ω/相；Ur —绕组的额定电压，kV；Sr —绕组的额定容量，MVA；Zk —绕组的短路阻抗，％。负载损耗是绕组通过额定电流时所产生的损耗；测量时，应以三相电流的算术平均值为准，施加额定电流，如果试验电流无法达到额定电流时，负载损耗应按额定电流与试验电流之比的平方增大，负载损耗中的电阻损耗与温度成正比，而其它损耗与温度成反比。两部分损耗应分别校正到表 1 所列的参考温度，通常用下面的公式计算：式大容量变压器，其低压侧电流很大，由于短路连接的电阻损耗引入的测量误差较大，可在试验结果中加以校正。变压器的短路阻抗和负载损耗应在主分接测量，对于调压范围超过±5％的变压器还应测量两个极限分接的数据；对于三绕组变压器，其短路阻抗及负载损耗应在成对的绕组间进行测量。如：在绕组 1 与绕组 2 之间、在绕组 1 与绕组 3 之间、在绕组 2 与绕组 3之间 。多于多绕组的变压器，绕组也应成对的选取，其原则与三绕组相同；试验时，非被试绕组开路。不同容量的绕组间测量时，施加电流应以较小容量的额定电流为准，试验结果中负载损耗应注明容量；短路阻抗应折算到大容量一侧。当试验频率不等于额定频率时（其偏差小于 5％），负载损耗可以认为近似相等，短路阻抗按下式折算：
先进的经营理念和科学的管理模式，使天正华意电气设备(资阳市分公司)赢得了 微机继电保护测试仪市场的认可。专业的技术、服务，使公司得到了客户的尊敬。多年来，承蒙各界朋友的支持与信赖，以及本公司全体员工的不懈努力下，取得了可观的经济效益和良好的社会效益。在激烈的市场竞争中树立起自身良好的公司形象，取得了丰烁的成果。
四川资阳变压器测试台主要技术指标使用环境：温 度：10C~30C相对湿度：＜80％（25C） 海拨高度：＜2500m电源频率：50Hz 0.5Hz电源电压：220V5V主要参数：空载损耗、负载损耗基本测量范围：0~30kW(三相)；相电压测量范围：0~500V；线电压测量范围：0~866V；电流测量范围：0~20A；功率因数（感性）设置范围：0~1；空载损耗、负载损耗测量 允许误差：±(0.2％读数＋0.04％满量程)；相电压、线电压测量 允许误差：±(0.2％读数＋0.04％满量程)；电流测量 允许误差：±(0.2％读数＋0.04％满量程)；相位角 允许误差：±0.1°；三、工作原理图3-1参见图3-1所示，是用本校验装置进行变压器综合参数测试仪校验工作的接线图。其工作原理是：检定人员通过校验装置上位机界面有针对性的直接进行空载损耗、负载损耗、空载电流、负载电流、阻抗电压、功率、功率因数等标准值的设置，设置参数经过本实施例自动计算，换算成抽象的电压、电流、相位等基本信息，按照通信协议经过通信串口下传给校验装置下位机，校验装置下位机为具体执行机构，将检定人员的下传数据转换成具体的电压、电流、相位信号并注入到被试变压器综合参数测试仪。该设计方案的优点是：检定人员在上位机设置标准参数后即可直接针对性的对变压器综合参数测试仪进行检验，而不用再将这些参数人工计算并分解为抽象的电流、电压、相位等基本信息，从而提高了工作效率，减少了出错概率。

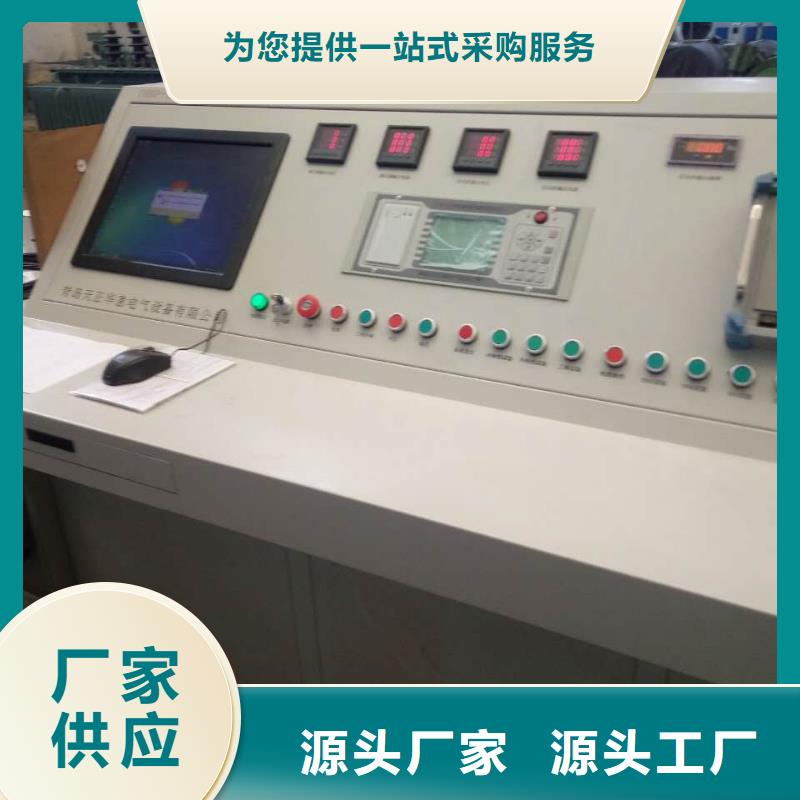

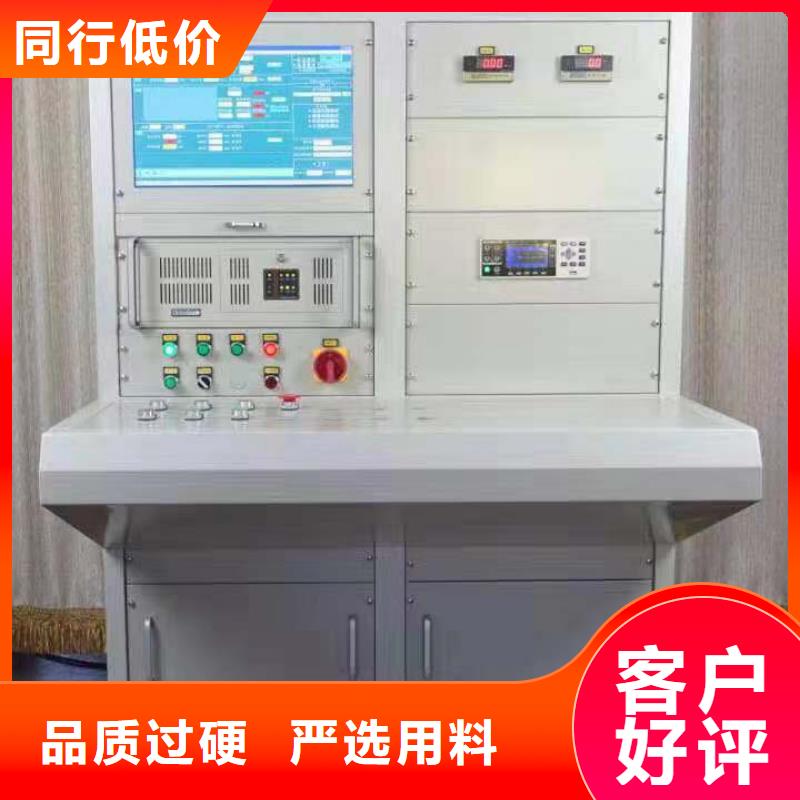

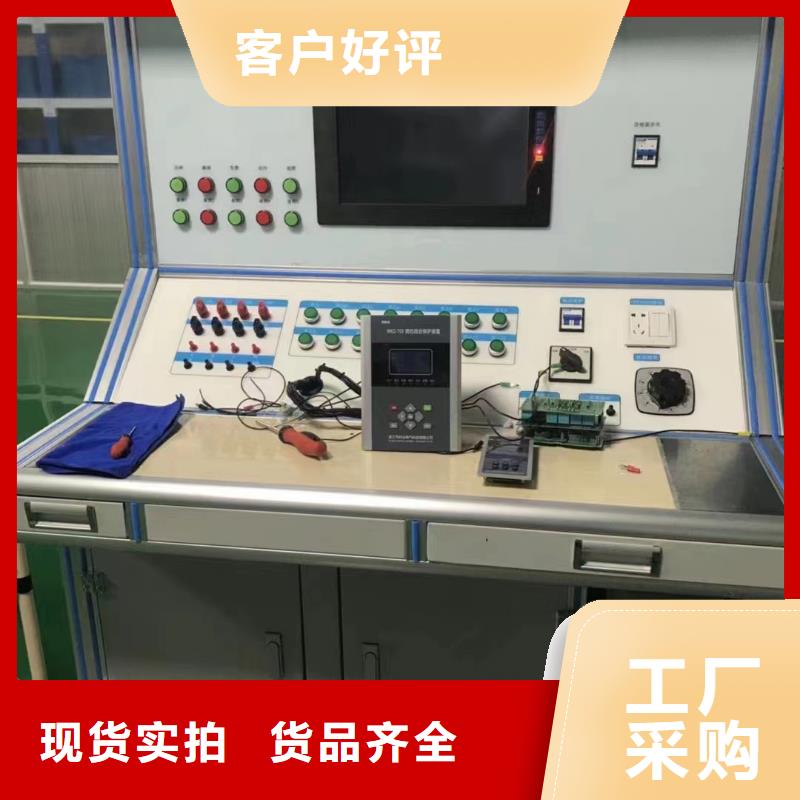

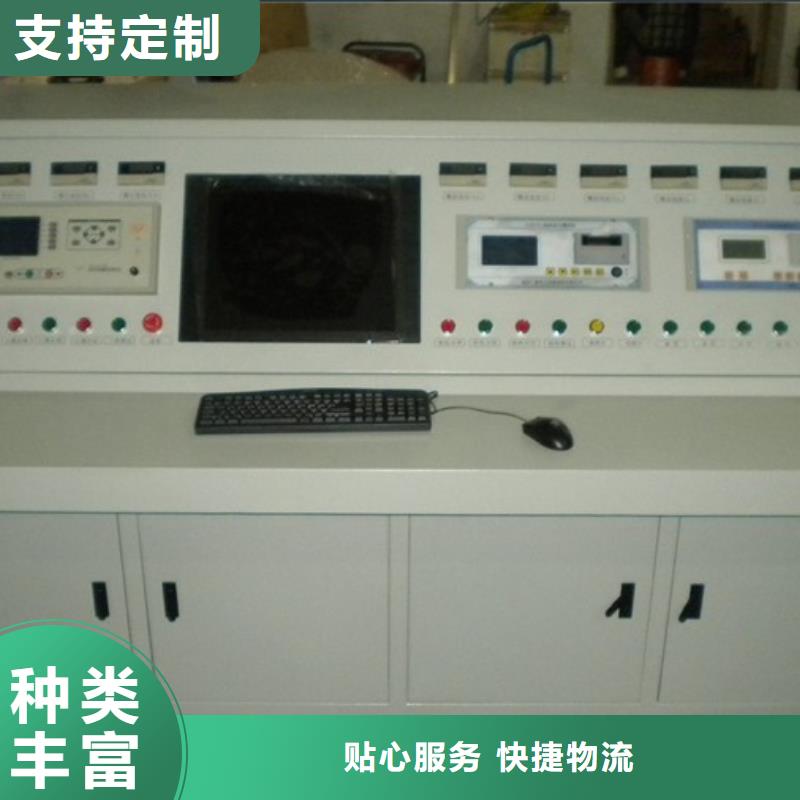

四川资阳变压器测试台图片仅供参考这是全自动 手动没有电脑及打印机设计前言1．数据监测采用国际标准的全数据监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心。2．系统保护采用硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。3．本系统采用三表法试验原理，互感器为三只0.05级的单相独立系统，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。4．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。5．本系统电压等级设定为10kV，变压器的修理之后的大修出厂试验。6．本系统也可以进行变压器谐波分析试验。（空负载特性测试仪具备此功能）。章项目概况1.1甲方采购乙方所生产的设备试验对象必须满足如下要求：■10kV普通配电变压器和特种电力变压器，容量三相1000kVA及以下。1.2甲方采购乙方所生产的设备试验对象必须满足如下电压等级要求：被测试变压器考虑阻抗为4.5％以内，电压等级为■高压侧10kV等。■低压侧：0.1kV～0.4kV。1.3甲方采购乙方所生产的设备试验对象必须满足如下被测试品容量要求：■高压侧电压等级10kV容量1000kVA及以下的试品。1.4甲方采购乙方所生产的设备试验对象必须满足如下被测试品以下试验项目的要求：1.4.1例行试验（部分）■变压器空载电流百分比及空载损耗试验；变压器短路阻抗百分比及负载损耗试验；■
