想要探索绝缘油介电强度试验仪_录波分析仪厂家直发的奥秘吗？不妨点击这个产品视频，它将带您走进一个精彩绝伦的世界，让您对产品的每一个细节都了如指掌。
以下是:山东绝缘油介电强度试验仪_录波分析仪厂家直发的图文介绍
公司将一如继往地坚持“艰苦创业、科学求实、锐意改革、团结进取”的办厂方针。面对国际市场的激烈竞争和挑战，天正华意电气设备(山东省分公司)激流勇进，不断进行技术改造， 微机继电保护测试仪产品推陈出新，向高质量、高科技、科学管理、完善的服务迈进。
山东绝缘油介电强度试验仪例如分压器滤定点一和二的设定分别为0V-＞0kv，10v-＞10kv如图8所示，此时高压输出为49.9kv时，仪器测量的低压臂矢量合成电压为29.77V，分压器B高压为24.95kv，低压臂测量电压为30.3V，则记录完成后应在滤定点1栏填写0-＞0，第二栏填写2.977-＞49.9，滤定点二栏填写0-＞0，第二栏填写3.03-＞24.95，填写以后如图9所示，完成通道滤定后，仪器显示的电压值为接入该分压器的实测高压值。通道率定项目在出厂时已经被固化，如果需要更换分压器请与供应商联系进行再次率定3.4 数据保存与读取试验完成后仪器会提示用户是否保存当前的试验数据，点击软件主界面的保存按钮，则当前的试验数据会被保存至计算机，保存的文件名称格式为“××年××月××日××时××分××秒 绝缘油检测试验”，只有在“查看数据”，“查看结果”，“查看历史数据”和“查看历史结果”状态时才可以保存数据。点击软件主界面的读取按钮会出文件选择对话框，选择要读取的历史试验文件，则仪器进入查看历史数据或结果的状态，所保存的试验曲线，结果和当时的试验环境都会被重现。读取历史数据界面也可以删除存储器中所存储的历史试验文件。3.5 生成试验报告图10 试验结果展示界面试验完成后，试验结果以图10的方式展示，在结果查看器中选择生成报告类型，然后点击生成报告则在仪器中会自动生成WORD格式的试验报告，试验报告的名字与保存的试验文件名字相同，生成试验的试验报告格式如图11所示。WORD格式的试验报告默认保存路径是“D:\\workdata\\word\\”，仪器运行时计算机的D盘必须要有”D:\\workdata”,文件夹，该文件夹下保存了仪器的运行参数。

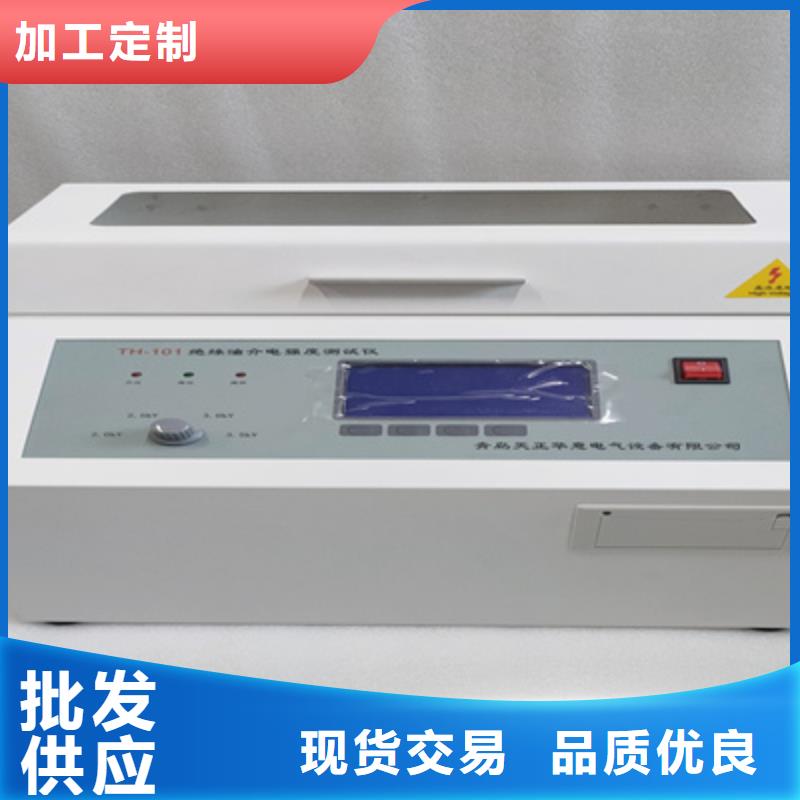

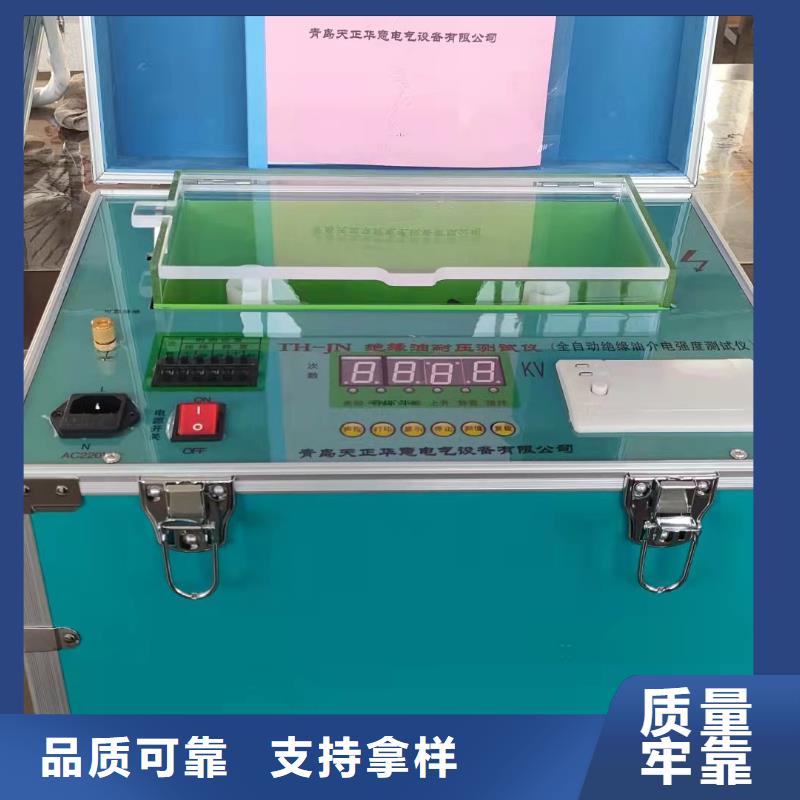

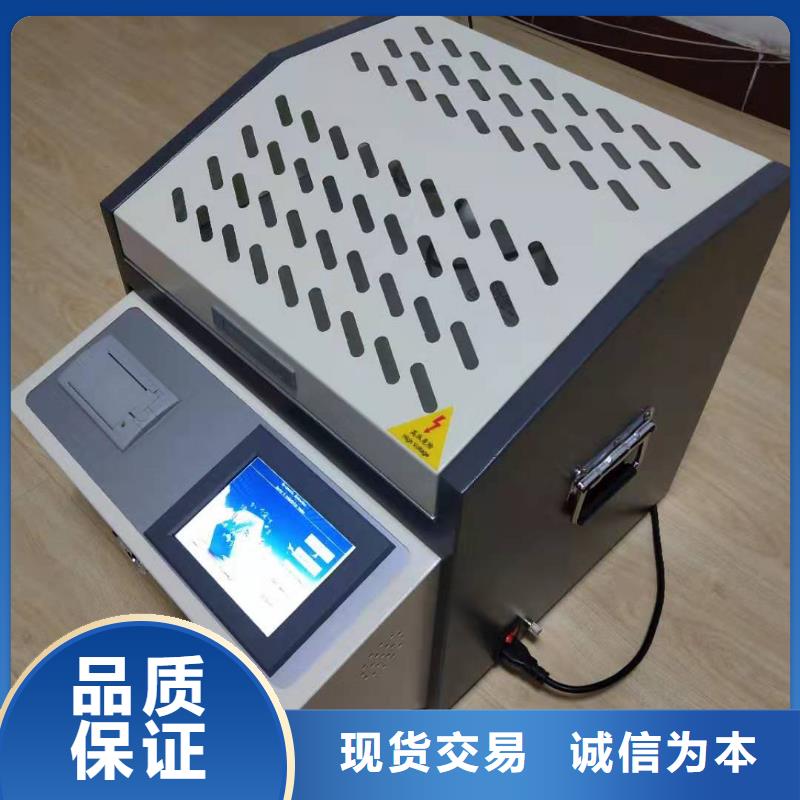

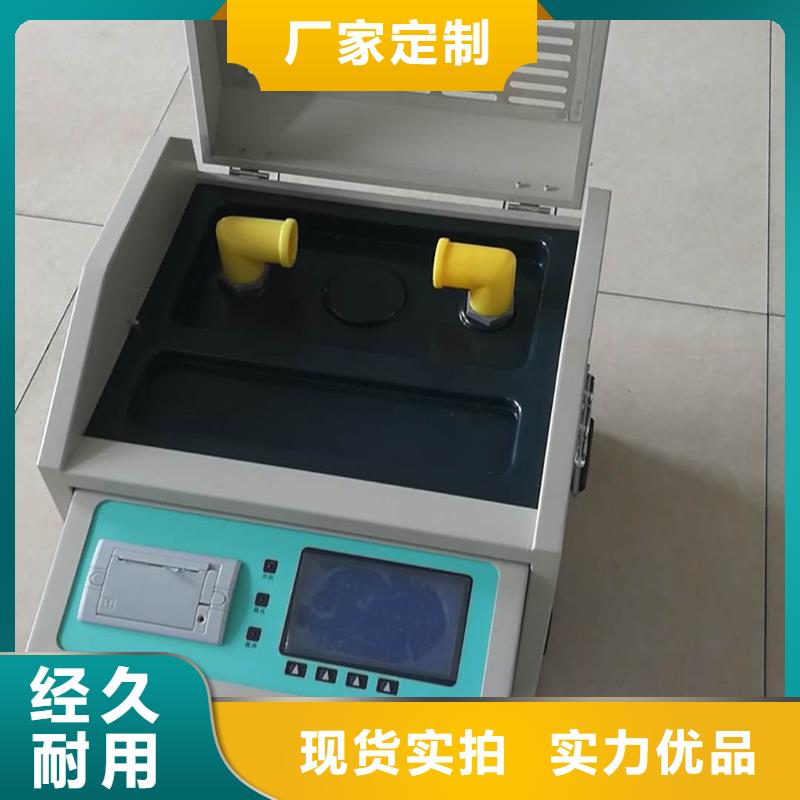

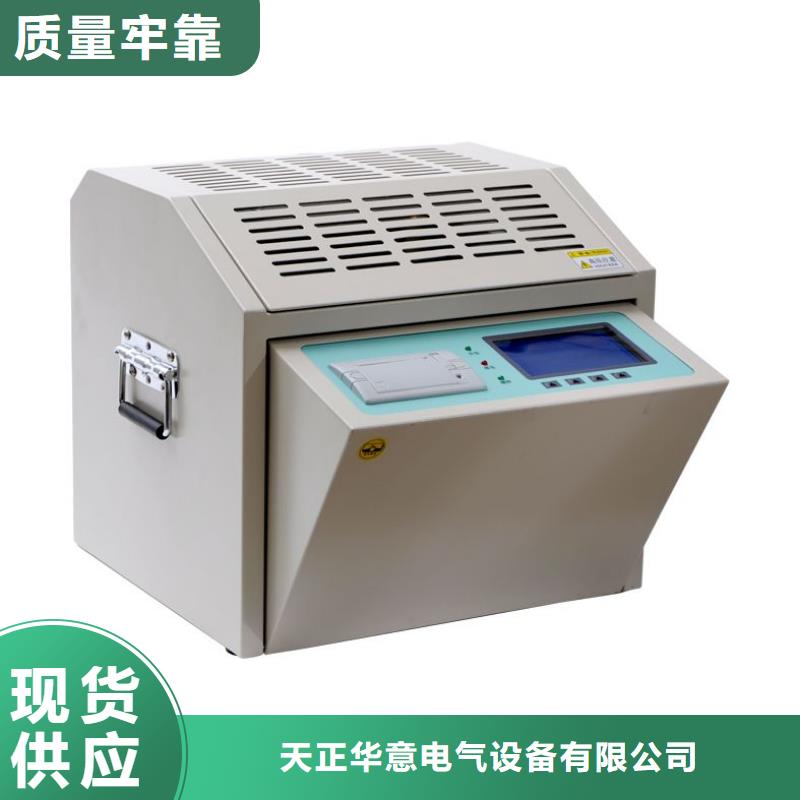

山东绝缘油介电强度试验仪机箱及面板部件说明全自动绝缘油介电强度测试仪1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压标志1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键 选择设置操作参数；3. 打印机 打印单次及多次测试结果的平均值；4. 切换开关 选择不同升压速率；5. 指示灯 灯亮时表示相关操作步骤正在进行中；6. 油杯仓盖 打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器 测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱 可靠的地线连接柱；9. 电源插座 良好插接AC 220V 50Hz电源线；10. 电源开关 控制仪器电源通断；11. 高压标志 提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1 开机页面2. 在图1页面下，按 设置 键进入下一级页面（图2）；图2 选择子页面3. 在图2页面下，按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面（图3）。图3 GB1986子页面在图3页面下，按选择键移动光标至停升电压，按 ＋ 或 - 键设置停升电压 ，其默认值是100 kV，可选范围10 kV～100 kV（增量Δ＝10 kV）。选择完毕后，按 确认 键返回开机页面，按 开始 键进行测试。如果没有可靠接地，仪器会显示 请接地！并发出报警声，这时应该关掉电源，接好地线后再重新进行操作。如果没有或者没有条件安装地线，可按任意键跳过，不会影响测试结果。4. 在图2页面下，按 选择 键移动光标√ 至GB2002处，按 确认 键即可进入国标2002设置子页面。在该页面下的操作与GB1986子页面基本相同，可参考六、操作步骤图解3.的相关内容。5. 在图2页面下，按 选择 键移动光标√ 至时间设置处，按 确认 键即可进入时间设置子页面（
山东绝缘油介电强度试验仪机箱及面板部件说明电气绝缘油腐蚀性硫测定仪是以SH/T0804标准设计、制造的；适用于检测电力设备用矿物绝缘油中影响电气设备运行的腐蚀性硫的试验方法。产品型号SH0804产品名称电气绝缘油腐蚀性硫测定仪生产厂家青岛天正华意电气设备有限公司检测项目检测电力设备用矿物绝缘油中影响电气设备运行的腐蚀性硫符合标准 SH/T0804和SH/T0304 单孔简单技术特点或参数微电脑温控，采用PT100传感器性能特点1.?仪器表面采用静电喷塑处理，防腐蚀，易清洁2.?不锈钢加热箱，有透明观察窗，方便操作，顶部有插温度计的孔，循环鼓方式3.?微电脑温控，采用PT100传感器，PID数显 ，控温精度高4.?数显计时器，精度每小时偏差不大于2分钟记录试验时间，带时间报警器技术参数1.?执行标准：SH/T0804和SH/T0304 单孔2.?工作温度：常温～200℃3.?控温精度：±1℃4. 温度分辨率：±0.1℃5. 升温速率：1.0～3.0℃/min6. 定时范围：1～9999min 7.?控温方式：微电脑温控，采用PT100传感器，PID数显8.?计时方式：数显计时器，精度每小时偏差不大于2分钟记录试验时间，带时间报警器9.?标准银试片：冷轧制成，20×40×0.5mm，纯度99.99 ?10.?仪器表面采用静电喷塑处理，防腐蚀，易清洁11.?工作电源：AC220V ?50Hz12.?功率：?1.5KW
山东绝缘油介电强度试验仪示波器操作与设置示波器用于展示升压过程中的实时电压波形，其中黄色的曲线为两个电极之间的高压信号即仪器的高压输出，红色和蓝色的曲线分别是两个电极对大地的高压信号。示波器窗口的左上方会提示当前高压的有效值，单个电极的高压有效值，当前仪器状态以及已经记录的数据长度在测试过程完成后示波器可以回放记录的击穿瞬间电压波形如图5，对于已经存储的击穿瞬间电压波形可以进行以下操作：1）放大和缩小点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中更改曲线的Y轴坐标和X轴坐标，可以实现对曲线的放大和缩小使用鼠标可以实现曲线的快速放大，操作方法为按下鼠标左键，从左至右滑动鼠标，软件屏幕上会出现一个选择框，然后释放鼠标左键则软件会按照选择的区域对曲线进行放大。再次读取该组曲线时，曲线的坐标系统会恢复至默认状态2）显示数值分辨率调整点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中更改X轴和Y轴的小数点，可以实现数值分辨率的调整3）曲线的隐藏与重新点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中通过高压臂1，高压臂2和高压输出的显示复选框，可以实现红色曲线，蓝色曲线和黄色曲线的显示和隐藏4）曲线展示模板参数调整每次试验结束后，软件系统会以默认的模板坐标展示记录的击穿电压波形，在仪器处于“等待试验”（点击新建试验后仪器左下方会提示仪器状态），修改示波器的配置时，该配置会被更新至仪器试验模板。在其他状态，如果用户在更改示波器的配置后选择了图7中的“更新试验模板”，则该配置也会被更新至试验模板5）曲线数值读取点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中选择启动工具尺，则仪器显示如图5所示，示波器界面中会显示一条红色定位线，该线所对应的时间刻度和对应的曲线数值会显示在示波器的右边。通过示波器顶部的滑动条可以调整定位线的位置，以读取不同位置的曲线数值注意：结合击穿电压的波形和定位线可以读取绝缘油介电强度测试仪的切断时间
