一分钟，了解产品的全部魅力！观看我们的THCX-128DCS综合性能测试仪产品视频，为您的购买决策提供有力支持。
以下是:山西吕梁THCX-128DCS综合性能测试仪的图文介绍
山西吕梁SOE测试仪-1、山西吕梁本地顺序触发用于常规的 SOE 通道分辨率测试。例如一个 SOE 记录设备的标称分辨率为 1ms，要验证该设备的实际分辨率是否符合要求，我们用TH-128的信号输出通道依次触发被检验设备的每个DI 通道， 每个通道触发的间隔时间设定为 1ms，所有被测量通道都触发完之后，调取被检验设备的SOE 记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的 SOE 记录精度是否符合规范。顺序触发模式下的输出时序如下：5-2、山西吕梁本地逆序触发触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：5-3、山西吕梁本地分组同步触发 该模式下 128 个DO 输出通道被分为 8 组，每组 16 个通道，对应仪器面板上的 T1-T8 插座。启动触发后，每组的 16 个通道被同步触发，顺序按 T1-T2-T3...T8。该模式可用于对多个 SOE 卡件做对此试验，以验证多个卡件的标准时钟是否同步。群组触发模式输出时序如下：5-4、山西吕梁本地重复脉冲触发 该模式下所有 DO 输出通道同步输出 。脉冲宽度和间 隔 时 间 可 定义为 1-999.9ms。通常用于对 SOE 或其它干接点型DI 通道做抗干扰滤波特性试验。输出时序如下：三、山西吕梁本地测试操作步骤1、山西吕梁本地测试电缆连接种方式使用通用连接电缆，根据用户现场的接线方式选择有公共端或无公共端的通用电缆。先解开原来连接到用户DI 端子上的输入信号线，将通用测试电缆的压接线头，依次按顺序连接到DI 接线端子，另一端的DB37 插头按排序需要插接到信号发生器的输出插座上。 。
天正华意电气设备(吕梁市分公司)主营 微机继电保护测试仪，可根据客户要求尺寸定做。我们的经营方针是：以质量求生存，以产品求发展，以信誉保合作，以服务赢客户。及时满足用户的需求，是我们公司伟大的愿望。长期以来，公司员工以优质的服务，取悦于用户，以诚信的言行取信于用户，得到了用户们的一致好评。我们期待着与您更加愉快的合作！公司的发展，离不开社会各界的大力支持，在各界的支持下，我们正昂首阔步迈向未来！云途，将继往开来，创造出更加美好、灿烂的明天！ 本公司对产品质量和各项服务恪守合同承诺，并愿与新老客户精诚合作，共创未来。
天正华意电气设备(吕梁市分公司)主要生产 微机继电保护测试仪等系列。几年来，公司不断强化经营管理制度，以科技为先导，以质量求生存，坚持以人为本，科技创新的战略理念，坚持以质取胜，凭借规范的管理高素质的员工队伍和质量管理体系及完善的售后服务，为公司的持续发展打下了坚实的基础。公司聚集了一批具有良好创新能力、新颖知识结构、强列团队精神的机械、软件、管理人才，使公司的能力、管理水平、服务意识，始终处于水平。与时俱进，新高。严格的管理、良好的信誉和尽善的售后服务赢得了广大用户的高度赞扬与好评。诚信是金。人无信不立，商无信不远，站在发展的角度，坚持走诚信之路，更把这种经营理念贯穿于生产工序中，以质量赢得信誉，以信誉创造奇迹，正是由于这种信念使我们的产品达到了近乎于零的返修率。本着以质量拓市场，以信誉赢客户的宗旨，不断增强自身实力，完善内部机制，时刻参与市场竞争；以更精湛的技术，服务奉献给广大用户。我们竭诚欢迎广大客户前来参观指导、协商洽谈，我们愿与您携手并进，共续辉煌！

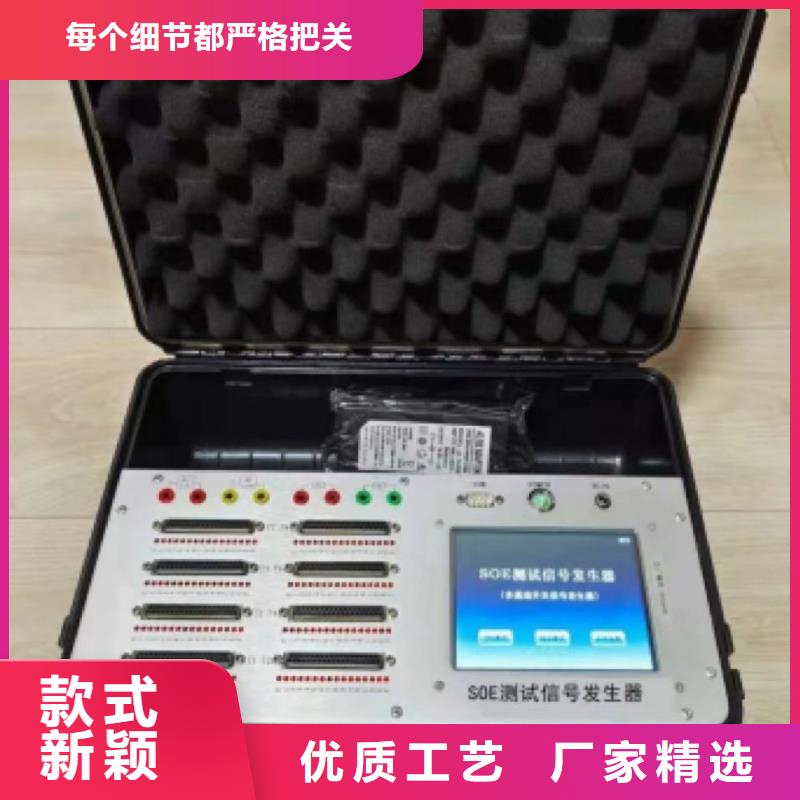

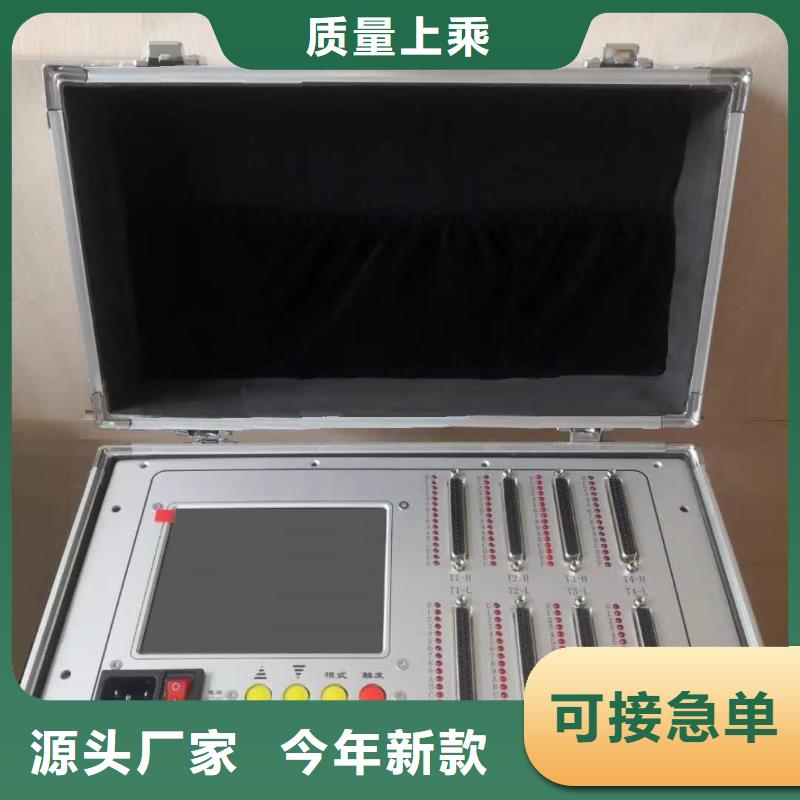

山西吕梁SOE测试仪《便携式SOE分辨力测试仪》 （SOE测试仪）TH-32AD说明书青岛天正华意电气设备有限公司一、山西吕梁附近TH-32AD《便携式SOE分辨力测试仪》技术条件1-1、山西吕梁附近电气参数输出通道数：32接点特性：无极性光电隔离（100V50mA）触发方式：顺序触发、山西吕梁附近组群触发、山西吕梁附近脉冲触发、山西吕梁附近单组逆序触发间隔：0.1～999.9ms (以0.1mS为单位任意可调).精 度：≤3us工作电源：AC220V 工作温度：-10～55℃产品寿命：20万小时输出模拟接点特性:开路电压：≥300V（DC）电流容量：≥100mA隔离特性：≥1000V（任意通道之间，通道和输入电源之间)设备外型：便携手提箱显 示 器：5.6寸全彩显示屏外型尺寸：220＊200＊300MM重 量：4KG模拟触发接点特性项目单位规 范测试条件注释小典型开路耐压V80100Is＝0.5uA图1-3导通压降V2.42.6If＝100mA图1-4电流容量mA50Vs＝2.4V图1-4隔离特性MΩ10Vce＝300V图1-5注：测试装置断电时所有接点为开路状态1-2、山西吕梁附近设备成套性1-2-1、山西吕梁附近《便携式SOE分辨力测试仪》主机1-2-2、山西吕梁附近DB37转接专用测试电缆线1-2-3、山西吕梁附近AC电源线二、山西吕梁附近使用说明2-1、山西吕梁附近系统连接2-1-1、山西吕梁附近TH-32AD的面板布局如下图所示。T1H-T4L为DB37连接器插座。其中每个插座含16个输出通道。触发输出顺序按T1H-T4L，而每个输出插座内是按1-16（指示灯为0-F）顺序触发的。
