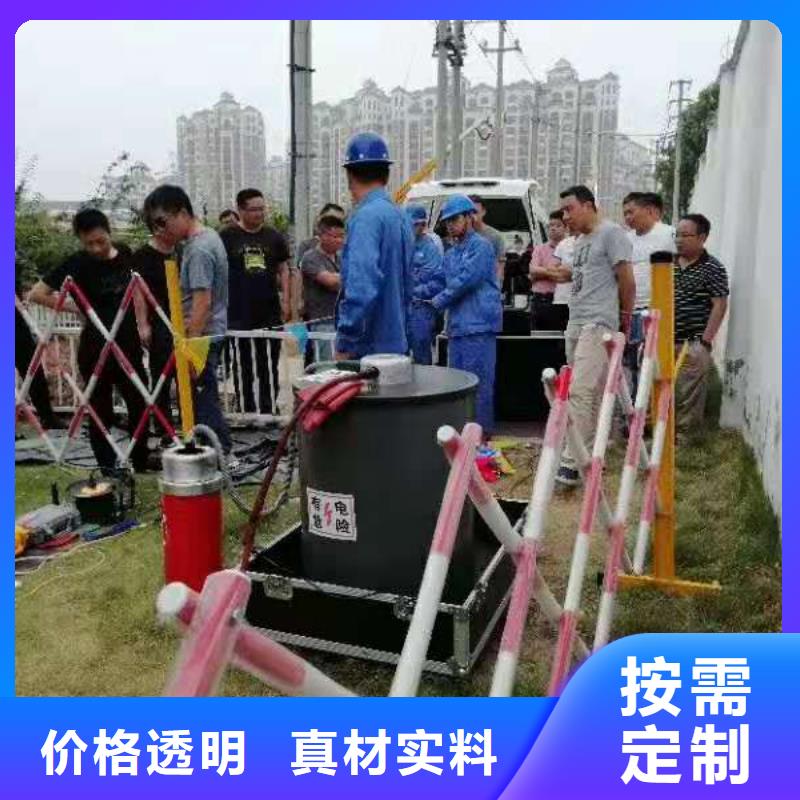

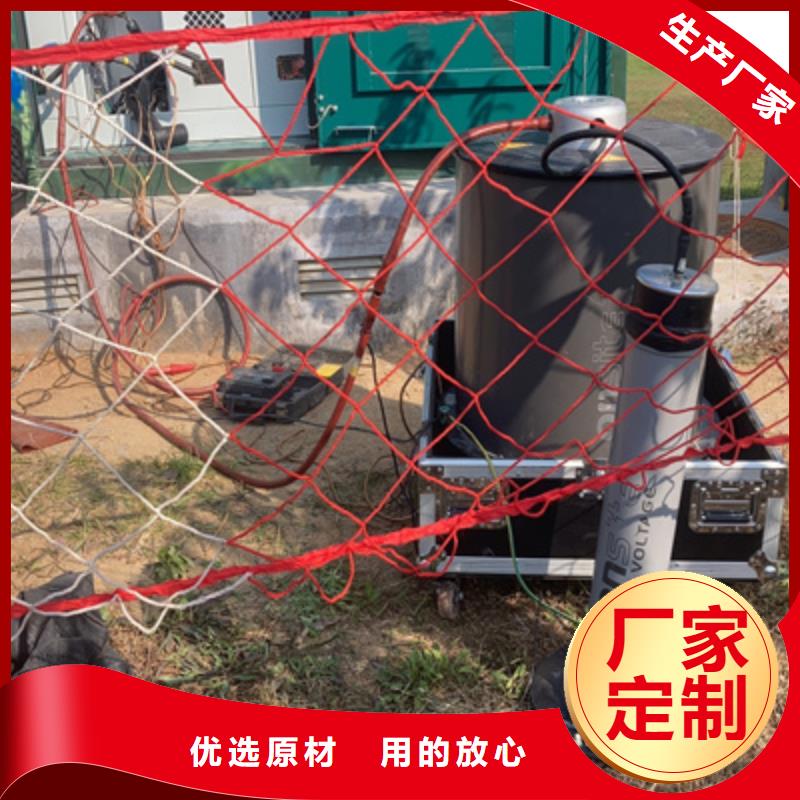

云南昭通振荡波局放耐压试验系统简介1部分硬件使用说明 设备说明 设备连接基本步骤搭建 10kV 测试系统 第二部分软件说明 综述 检测系统 82.2.1 项目管理 82.2.2 系统标定 加压测试 13简介硬件功能/生成阻尼振荡电压波；/耐压测试；/局部放电测试；/具备过压 短路和过载保护。软件功能/故障定位点；/基于等效时频分析的脉冲分离；/生成放电特征谱图；/获取视在放电量信息 放电起始电压 放电熄灭电压等；/定制化报表。/电荷量校准功能。/试验电压控制和测量功能。/数据保存及读取功能。/局放定位结果的谱图显示及编辑功能系统参数/局放检测灵敏度： 不高于 10pC；/局部放电测量性能： 不大于 10％；/ 定位频带： 150k~50MHz；/振荡波测量性能： 电压波形 8 周期衰减不大于 48.4％；/可测电缆电容量： 0.05~4uF；/电压峰值误差： 不大于 3％；/通讯方式： 有线方式和无线方式；/ 尺寸/重量： 中 635X575 (mm)（直径 X 高）/重量 60kg ； /局放校准器： 1pC~100nC，输出校准波形上升时间不大于 60ns； / 电源： AC220V± 10％, 50Hz, 6A。局部定位功能/同时定位多个局放缺陷。/能够人工设定局放定位量阈值。其他功能/具备自动测量电缆电容量的功能。/具备测量局放起始电压 局放熄灭电压和局放水平的功能 。 /峰值电压输入 相电压倍数输入 有效值电压输入三种加压模式。 /各挡位输出电压的加压次数可设定。/ 能够生成局放 PRPD 谱图。/具备分析和生成测试报告功能。，控制单元具备无线和有线数据传输的功能。测试主机相关设置测试主机的用户名为 OWTS， 密码为 123； 设备内部用户名为 OWTS， 密码 为 123， 无线 wifi 信号为 OWTS， 密码为 90。测试主机 ( 笔记本电脑） 与设备连接分为两种连接方式：有线连接和无线连 接， 需要对测试主机进行相关设置。设备内部无线网络 IP 地址设置为 192.168.137.1有 线 IP 地 址 设 置 为 192.168.137.2， 因 此 测 试 主 机 的 无 线 IP 地 址 设 为 192.168.137.X， 其中 X 的值为 3-253 之间的任意一个奇数； 有线 IP 地址 设置为 192.168.137.Y， 其中 Y 的值为 4-254 之间的任意一个偶数。

云南昭通振荡波局放耐压试验系统 35kV测试系统主要技术参数4.1技术指标试品电容量：≤0.6ｕF. 试验电压：AC 55kV阻尼振荡波频率范围：30～300Hz变频串联谐振耐压试验频率范围：30～300Hz局放测试范围：5PC～100nC ，局放定位精度：1％适用电缆规格：电压35kV及以下等级，300mm2截面电缆3公里4.2设备的组成部分：1、高压电缆局放测试系统软件(笔记本电脑)2、交流振荡波高压试验电源1）输出功率: 15KW2）输出频率: 30HZ-300HZ3）频率分辨率: 0.1HZ4）输入电源: AC220V±10﹪或AC380V3、谐振电抗器总性能参数（共8节，可根据现场串并联使用）1)电感量: 15H/12A2)工作频率: 30HZ-300HZ3)试验电压: AC 55KV4)试验电流: 12A4、专用局放数据滤波采集装置采样频率：125MHz存储深度：64M软件：专家诊断系统5、局放校准器(50PC ，100PC, 200PC, 500PC, 1nC ，2nc， 5nC ，10nC ，20nC)6、励磁变及振荡波产生器

云南昭通振荡波局放耐压试验系统一、系统简介1、概述目前对电力电缆检修的管理，主要是依据《电力设备交接和性试验规程》所规定的项目和试验周期，定期在停电状态下进行绝缘性能试验。其中变频串联谐振试验由于试验状况接近电缆的运行工况，因此成为国内目前应用广泛的试验方法。但大量试验及经验表明，串联谐振耐压试验无法对电缆整体绝缘的状态进行定量评估，一些通过串联谐振耐压试验的高压电缆在短期内仍有放电击穿的现象。经过长期对高压电缆的研究试验和实践，认为局部放电是电缆绝缘故障的先兆，有效检测局部放电是提高电缆状态检修水平的一种重要途径。电缆振荡波局放诊断与定位系统（简称WTS系统）是电力电缆“状态检修”的一种新方法。但此方法是先对XLPE电缆施加直流电压，利用形成的阻尼振荡波条件下的局放进行诊断与定位；而XLPE 电缆的直流耐压试验容易引起电荷积聚，电荷积聚对电缆是有隐性伤害并且也易于产生假局放信号，此方法的使用是值得进一步探讨的。为此，我们开发出交流衰减阻尼振荡波局放测试装置, 本装置采用交流高压源，在交流变频串联谐振耐压装置上，附加峰值同步信号使串联谐振回路在峰值时停止功率输出，并同时闭合高压电子开关，形成振荡波阻尼振荡，进行电缆局部放电测试。可以可靠地发现电缆及电缆接头的微弱绝缘缺陷，并且可以准确定位。此装置既可以在现场进行阻尼振荡波条件下的电缆局放测量及定位，亦可以按现行标准（规程）进行电缆的现场交接及性串联变频谐振交流耐压试验，一机两用，大大提高了设备使用效率。
