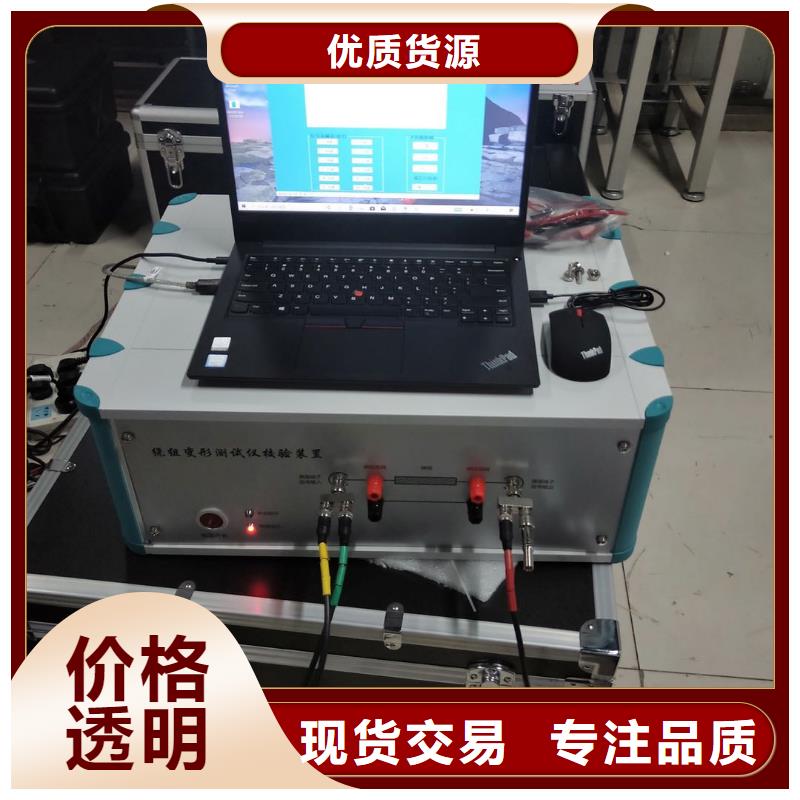

我们精心制作的变压器绕组变形阻抗测试仪款式齐全产品视频已经准备就绪，让您一睹产品的风采。无论您是初次接触还是再次了解，视频都将为您带来全新的视角和体验。
以下是:广东韶关变压器绕组变形阻抗测试仪款式齐全的图文介绍

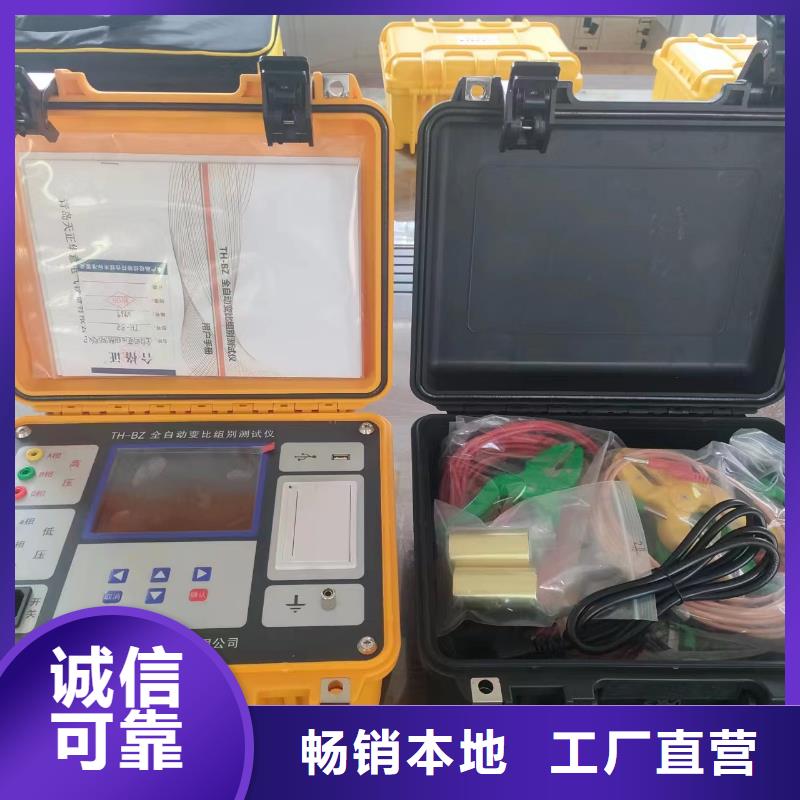

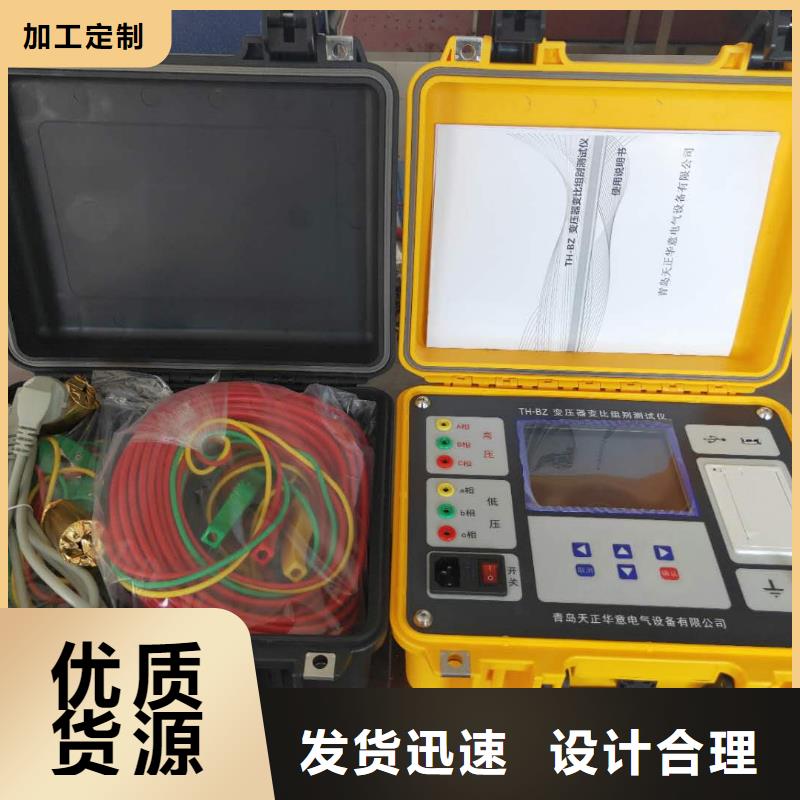

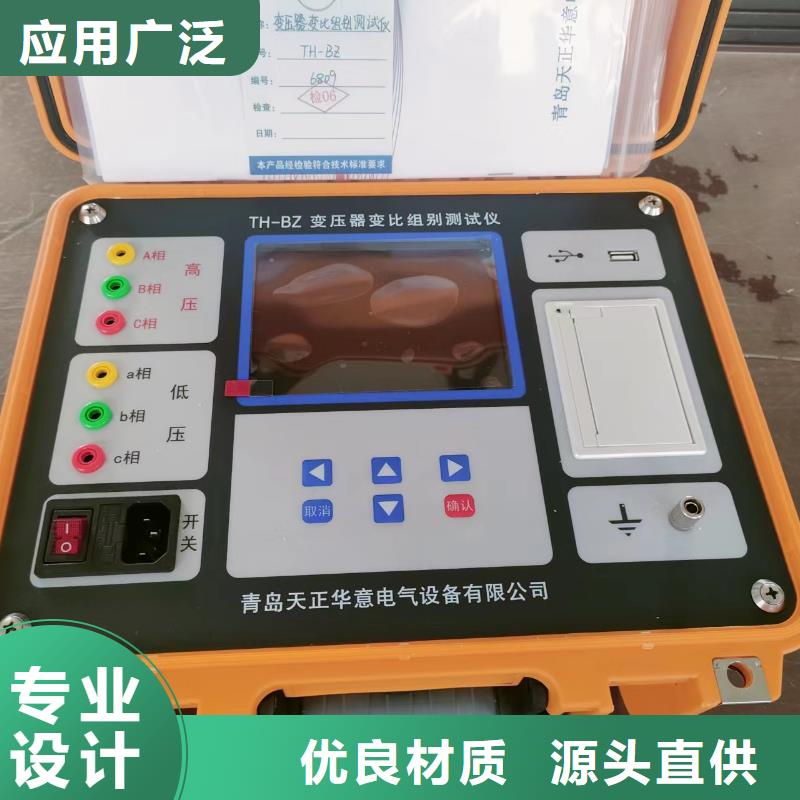

广东韶关变压器变比测试仪 在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。“三相变比测试结果”屏如下图。编号 说明1 对应的测试相别。2 对应的实测变比值。3 仪器自动计算的误差值。4 实测的高、低压联结方式和组别。5 实测的当前分接位。编号 说明6 菜单选择区域。按“左右”键移动光标选择相应功能，按“确认”键执行当前所选功能，按“取消”键返回上一屏。继续进行变比测量。将当前的测试结果通过内置打印机打印。将当前的测试结果保存到本机或保存到外接优盘。小提示：保存到优盘的数据为WORD格式，可直接用OFFICE打开进行编辑或打印。7 注意事项?对于具有多个分接位的变压器，输入额定高、低压电压值、分接间距、额定档位，是为了使测试结果可以自动计算出误差值，以及分接开关所处的分接位。?有载分接开关19档的变压器，若9、10、11分接是同一个值，仪器输入额定分接位时应输入9，此时12分接位以后，仪器显示分接位置比实际位置小2。?本仪器分接位置的设置按高压侧调压设计，是假设1分接为电压挡位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。?三相变压器铭牌上的变比是指不同电压绕组的线电压之比，因此，不同接线方式的变压器，其变比与匝数比有如下关系：一次、二次侧接线相同的三相变压器的电压比等于匝数比；一次侧、二次侧接线不同时，Y--d接线的匝比值等于变比值除以，D--y接线的匝比值等于变比值乘以。
天正华意电气设备(韶关市分公司)为您提供详细的 微机继电保护测试仪产品报价、参数、图片等商品信息，如需进一步了解 微机继电保护测试仪，请与厂家直接联系。
广东韶关变压器变比测试仪历史数据屏。按【查询】按键或者在主界面下选中“历史数据”选项即可进入历史数据屏，该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图十三所示的历史数据屏所包含的项有:总计数据条数，当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、夹角和组别等。提示行提示的内容为按【上下】翻页，【F2】存U盘，【F3】删除，【F4】打印结果。图十三、历史数据查询六、接线方法1．三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：图十四、三相变压器的测试接线2．单相测量时，仪器高压侧的黄、绿两根线分别接单相变压器高压侧的A，N，仪器低压侧的黄、绿两根线分别接变压器低压侧的a、n，接线正确方可测试。接线图如下图所示：图十五、单相变压器的测试接线3．测量Z型变压器时，仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的A、B、C、N，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：图十六、Z型变的测试接线测量斯科特型变压器时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的α、β、n,接线正确方可测试。接线图
广东韶关变压器变比测试仪编号 说明试品编号 设置本次试验的试品编号。额定高压额定低压 设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。只有额定高、低电压值、分接间距、额定分接位输入正确后，测试结果才可以正确计算出当前分接档位值和误差值。分接 设置所测试品的分接间距和额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。联结组别 设置所测试品的联结方式和联结组别。当用户选择已知的联结方式后，仪器测量与显示按用户输入为准，当用户选择“未知”后，由仪器自动判断联结方式，如果高、低压侧的联结方式都选择“未知”时，测量结果不显示联结方式。对于联结组别，用户可按实际情况进行选择，如编号 说明联结组别 果联结组别未知，可选“自动”，由仪器自动判断联结组别，在“盲测功能”菜单里，联结组别固定为“自动”，不可改动。测量方式 选择不同的测量方式。三相变比：根据设定的高、低压联结方式和组别，三相同时测量变比。组别测试：只测量联结组别。三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所选相进行变比测量。小提示：此功能方便只针对某一相进行测量、检测，节约时间。2 二级操作目录，对应一级操作目录的设置参数，通过“上下”键修改参数。小提示：光标在二级操作目录下，可按“确认”或“取消”键将光标快速跳转到一级操作目录。 3 对所选功能的解释说明。4 光标在此处时，按“确认”键启动测量。
