湖北襄阳模拟断路器在整组传动中，应将模拟断路器的常开或常闭接点接入测试仪的开入量端子，以实现由故障到断路器跳闸的整个过程中保护的动作行为及二次回路完好的测试。试验举例用模拟断路器装置测试四方CSL-101B的距离保护整组试验（回路端子号均为CSL-101B保护装置后面板的端子号）1、试验接线 断路器模拟装置开出量是以单跳闸线圈Ⅰ的接点为例，见图5。图52、试验说明 四方CSL-101B保护装置重合闸方式选择综重方式，因此，在单相故障时，保护动作跳闸后重合闸启动重合时，保护装置的重合闸继电器出口接点在操作箱中启动分相合闸继电器HJa、H 、HJc，由分相合闸继电器的接点再去合断路器模拟装置，实现分相合闸。系统故障时，保护装置动作，使断路器模拟装置跳闸，断路器模拟装置辅助接点同步动作，常开接点打开，常闭接点闭合，因此，将常闭接点A、B、C接入测试仪的开入量A、B、C测试保护动作跳闸，在重合闸测试时，将保护装置的重合闸继电器接点引入测试仪的开入量D测试重合闸动作时间。3、举例说明 模拟断路器装置跳、合闸的动作过程：模拟断路器的合闸操作通过DCS或操作控制开关进行。模拟断路器装置的参数设置；断路器合闸时间为80ms、跳闸时间为40ms、保护重合闸的动作时间为300ms。动作过程的坐标图是合闸和跳闸及重合闸动作的全过程。当模拟断路器接到合闸命令时，经过80ms合闸时间延时，模拟断路器装置合上，模拟断路器装置辅助继电器常开接点闭合，常闭接点打开；同理，模拟断路器装置接到跳闸命令时，经过40ms跳闸时间延时后，模拟断路器装置跳开，模拟断路器装置辅助继电器常开接点打开，常闭接点闭合；经过300ms重合闸时间延时，保护发出重合命令，再经过80ms合闸时间延时，模拟断路器装置重合上。保修条件本测试仪保修自发货之日起十二个月内，用户若在严格遵守本公司规定的运输、保管、使用规则的条件下，发现问题本公司给予免费维修；终生维护。

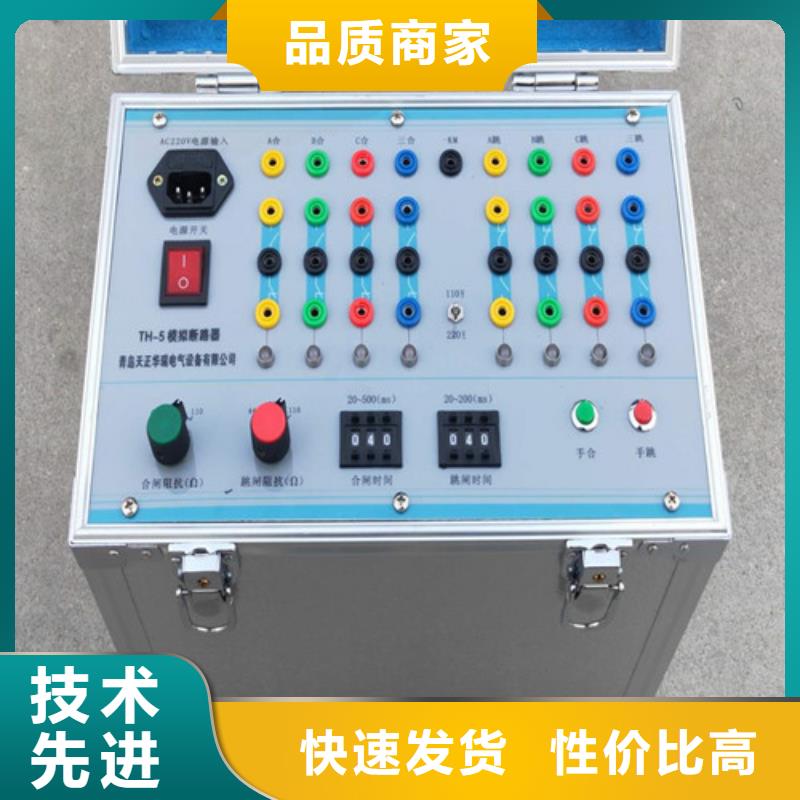

湖北襄阳模拟断路器微机型高压断路器模拟装置和继电保护测试仪配合使用为例，介绍一下重合闸的试验接线及操作方法。接线如下（以A相为例）：将TH-12模拟断路器的跳闸线圈、合闸线圈、公共端分别与保护装置操作回路的跳闸线圈、合闸线圈、控制电源负极相连，（断路器的辅助触点与保护装置的开入接点相连）。将测试仪的电压输出端Ua 、 Ub 、 Uc 、 Un分别与保护装置的交流电压Ua 、 Ub 、 Uc 、 Un端子 相连。将测试仪的电流输出端la、lb、le 、 In分别与保护装置的交流电流la、lb、le、In端子相连。将测试仪的开入接点与保护装置的保护跳闸出口接点相连，开入接点的公共端与保护装置的控制电源正极相连，（开入接点R与保护装置的重合闸出口接点相连〉。注意：在开始试验前，请把TH-12模拟断路器的合闸线圈置于合位，以满足重合闸的充电条件。c)在备用电源自动投入装置试验中的几种方法备用电源自动投入装置大多用于110KV变电站的变低侧，在保证连续供电、降低能耗方面起着重要作用，但由于该装置同时关联着多个开关，在做试验时必须停一次设备。
天正华意电气设备(襄阳市分公司)位于交通便利、风景优美的--湖北襄阳工业园。 拥有自己的技术和销售团队，是国内一家的集研制、生产、销售、服务于一体的多元化企业，注册资本510万元。
公司主营产品有各种规格的 微机继电保护测试仪，我们可以做到，产品按来图加工，或本公司提供适合的设计方案供用户选择；并可提供产品安装指导和服务。

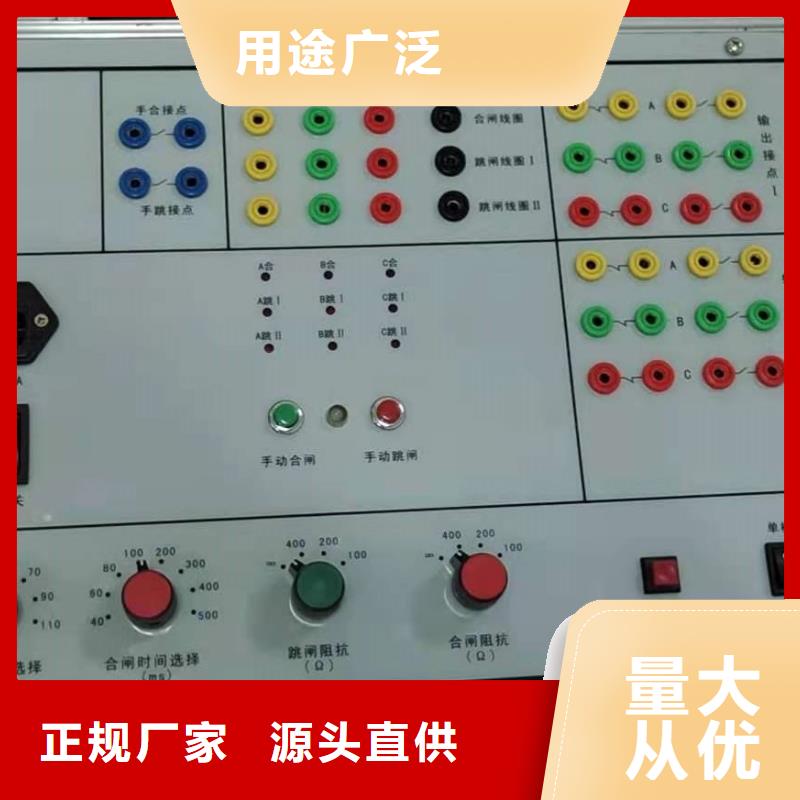

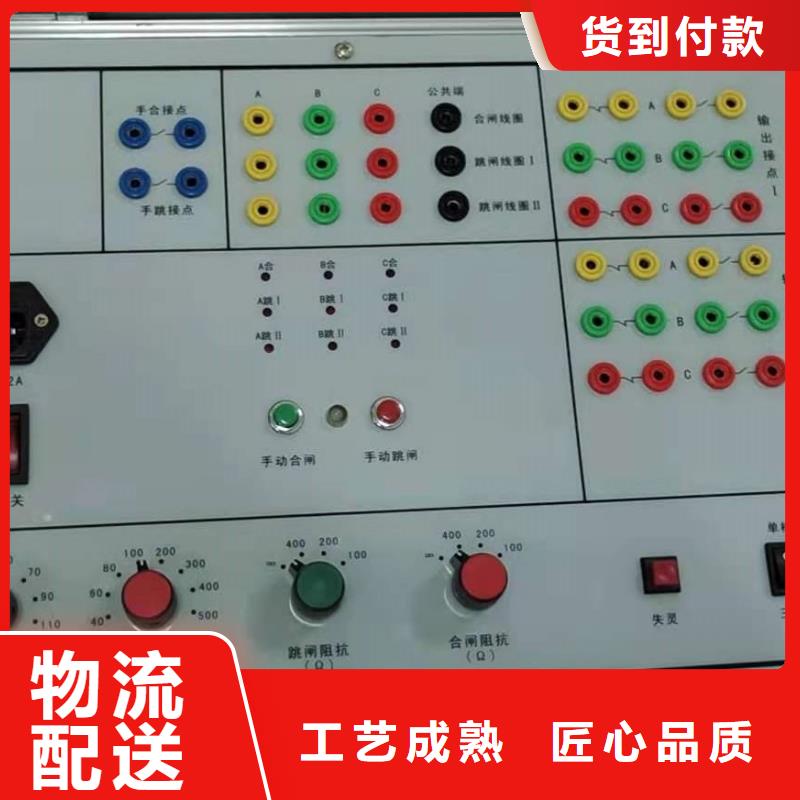

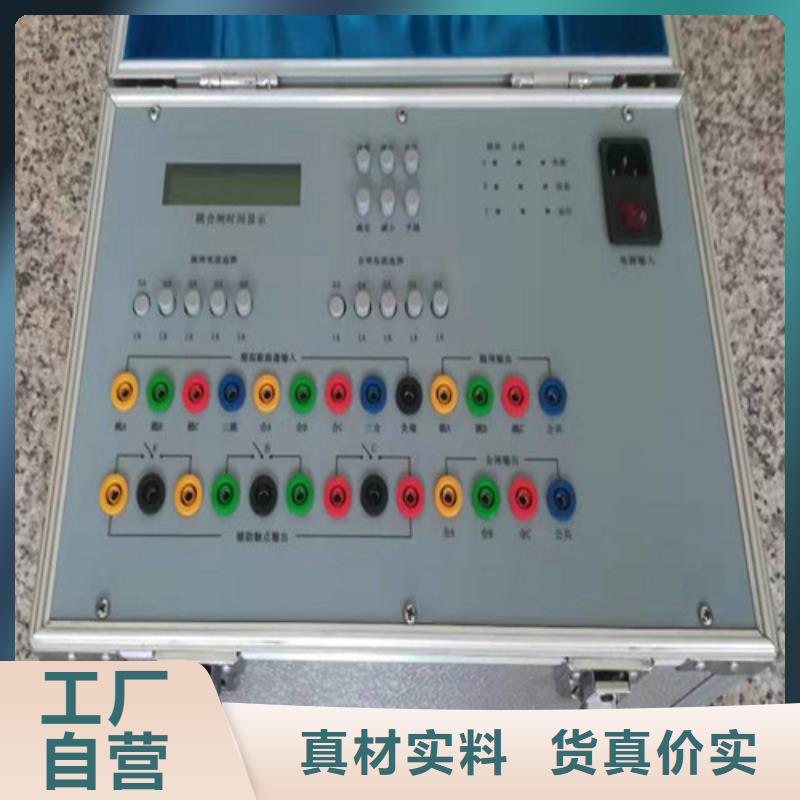

湖北襄阳模拟断路器使用说明1、装置通电—— 接入220V交流工作电源，合电源开关，几秒钟后，断路器模拟装置处于跳闸状态，面板上的三相跳闸位置灯（绿灯）亮。2、手动合闸及跳闸—— 手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功能进行断路器的手合、手跳操作。按下“手动合闸”按钮，断路器模拟装置合闸，三相合闸位置灯（红灯）亮，“手动跳合指示”红灯亮，“手合接点”闭合并自保持，“手合接点”可以模拟控制开关“合闸后”状态，用于做不对应启动重合闸试验。按下“手动跳闸”按钮，断路器模拟装置跳闸，三相跳闸位置灯（绿灯）亮，“手动跳合指示”红灯灭，“手合接点”断开，“手跳接点”闭合；释放“手动跳闸”按钮时，“手跳接点”延时60mS断开(手动跳闸指示灯指示手动跳闸接点的状态，绿灯亮时接点闭合)。“手跳接点”可以模拟断路器控制开关的“手跳状态”，用于重合闸装置的手跳放电试验。3、保护装置跳合闸——跳、合闸线圈端子相当于实际断路器的实际跳合闸线圈回路。4、合闸、跳闸回路及其辅助接点—— 跳、合闸线圈端子相当于实际断路器的跳合闸线圈回路，实际合闸、跳闸回路及其辅助接点 断路器与保护装置或控制回路的跳合闸出口连接。跳合闸电流的大小可用“合闸电流”及“跳闸电流”调整旋钮按实际断路器的跳、合闸电流进行调整。跳、合闸时间可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的动作方式可用“动作选择”开关进行选择，当断路器为分相动作方式时，应选择“单跳”方式，可进行单重及综重试验，跳、合闸电流应按相分别接入；当断路器为三相动作方式时，应选择“三跳”方式，可以进行三重试验，跳、合闸电流可接入任意相。
