青海西宁工频高压局放试验装置 下面介绍一些主要视为干扰或非正常放电的情况:(1)悬浮电位物体放电波形特点:在电压峰值前的正负半周两个象限里出现幅值。脉冲数和位置均相同,成对出现。放电可移动,但它们间的相互间隔不变,电压升高时,根数增加,间隔缩小,但幅值不变。有时电压升到一定值时会消失,但降至此值又重新出现。原因:金属间的间隙产生的放电,间隙可能是地面上两个独立的金属体间(通过杂散电容耦合)也可能在样品内,例如屏蔽松散。 (图 5—04)(2)外部电晕放电波形特点:起始放电仅出现在试验电压的一个半周上,并对称地分布在峰值两侧。试验电压升高时,放电脉冲数急剧增加,但幅值不变,并向两侧伸展。 原因:空气中高压或边缘放电。如果放电出现在负半周,表示处于高压,如果放电出现在正半周则处于地电位。(图5—05)(3)液体介质中的电晕放电波形特点: (图 5—06)放电出现在两个半周上,对称地分布在峰值两侧。每一组放电均为等间隔,但一组幅值较大的放电先出现,随试验 电压升高而幅值增大,不一定等幅值;一组幅值小的放电幅值相等,并且不随电压变化。原因:绝缘液体中或边缘放电。如一组大的放电出现在正半周,则处于高压;如出现在负半周,则地电位。

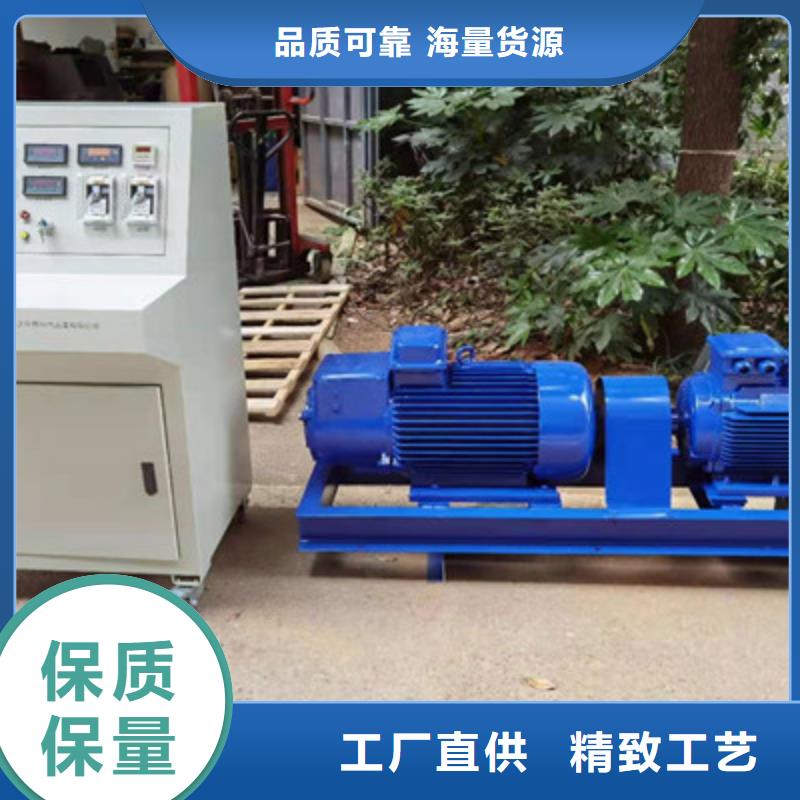

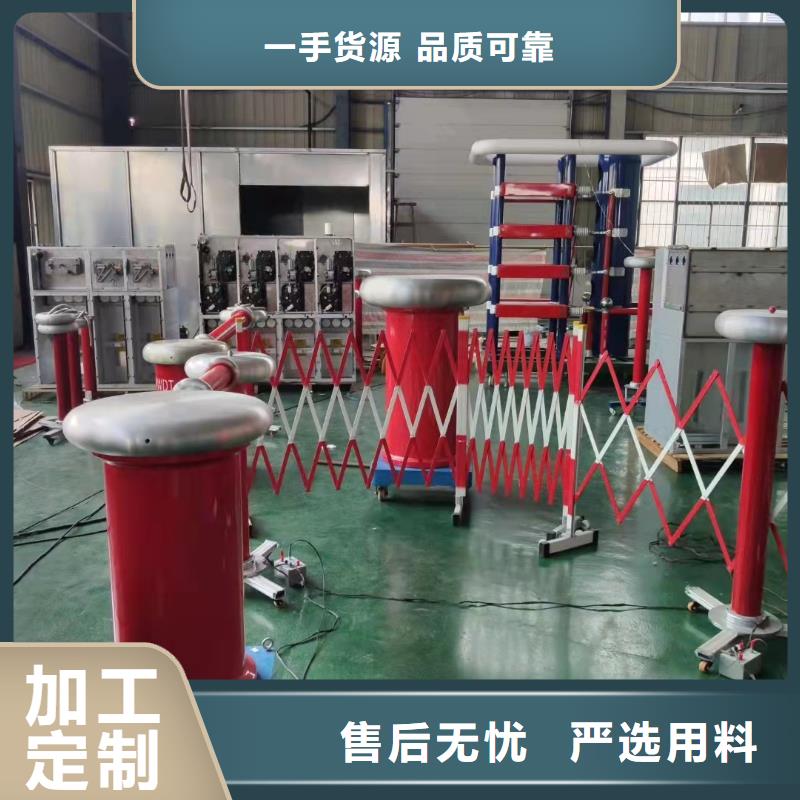

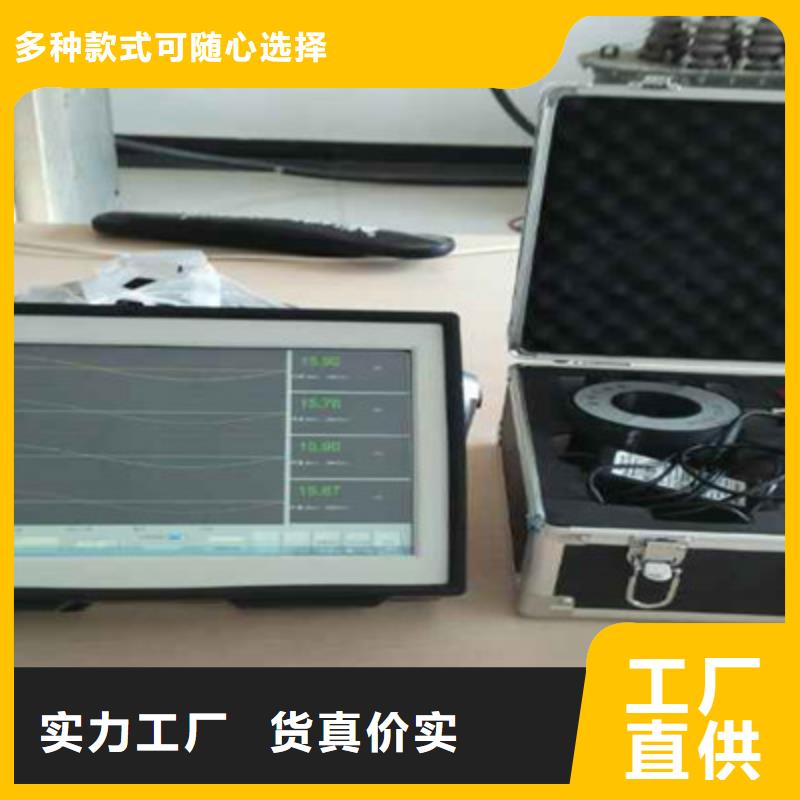

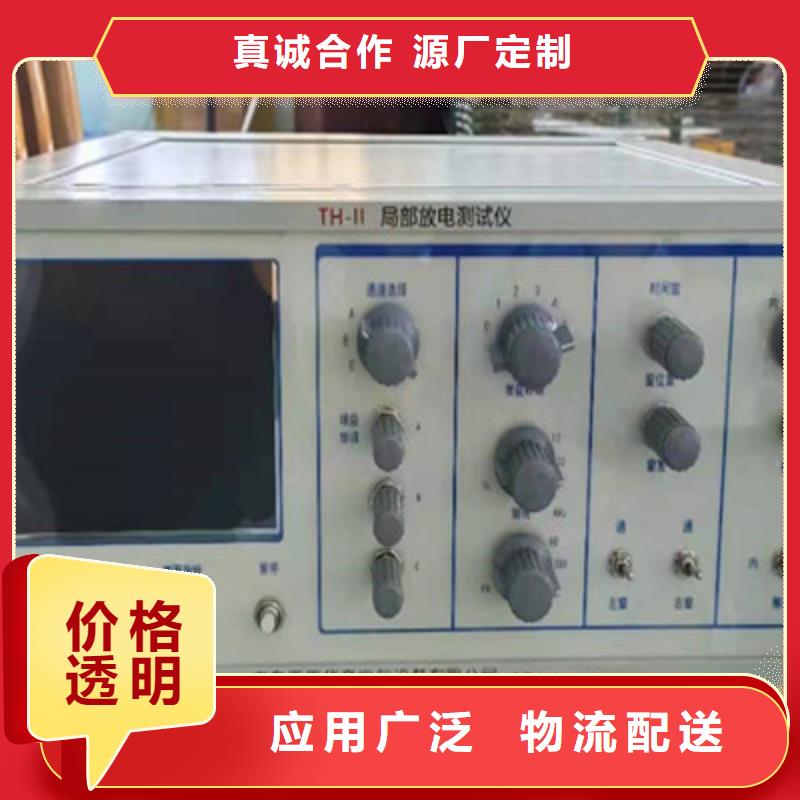

青海西宁工频高压局放试验装置 变压器感应局放试验测试系统技术方案一、适用范围本设备主要用于部分35kV电压等级、20000KVA等级以下电力变压器倍频耐压、局部放电试验。二、使用条件海拔高度:≤1000m环境温度:-10℃~+40℃相对湿度:<90%(25℃时)使用环境:户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波,波形畸变率<3%主要设备的技术参数(一)、TH-2007多通道局部放电检测仪简介TH-2007多通道局部放电检测仪是我们继TH-8001(仿MODEL-5)、TH-8201、TH-8601、TH-9801、 TH-2002型局部放电检测仪后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能,又根据当今国内外局放仪研究领域的先进理论,参照国际电工委员会(IEC)标准,采用了先进电路,引用了先进技术,通过各地用户广泛试用后的不断改进而成的,TH-2007多通道局部放电检测仪比TH-8601、TH-9801、TH-2002局放仪在设计上更完善,使用上更方便,性能上更可靠。TH-2007多通道局部放电检测仪具有灵敏度高,适用试品范围广,采用大面积示波管试验波形显示清晰,有高频椭圆扫描(摄取功率小于1伏安),放大系统动态范围大,频带组合多(九种),有辅助零标系统,放电量表具有线性、对数双功能指针式表头和数字式表头,同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。TH-2002局放仪具有体积小、重量轻,是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具,也是现场判断设备正常与否的有效测试仪器。该仪器与JZF-8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。
青海西宁工频高压局放试验装置 系统工作原理:本机的局部放电测试原理是高频脉冲电流测量法(ERA法)。试品Ca在试验电压下产生局部放电时,放电脉冲信号经藕合电容Ca送入输入单元,由输入单元拾取到脉冲信号,经低噪声前置放大器放大,滤波放大器选择所需频带及主放大器放大(达到所需幅值与产生零标志脉冲)后,在示波屏的椭圆扫描基线上产生可见的放电脉冲,同时也送至脉冲峰值表显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值的工作时间,并在这段时间内将示波屏的相应显示区加亮,用它可以排除固定相位的干扰。试验电压表经电容分压器产生试验电压过零标志讯号,在示波屏上显示零标脉冲,椭圆时基上两个零标脉冲,通过时间窗的宽窄调节可确定试验电压的相位,试验电压大小由数字电压表指示。
青海西宁工频高压局放试验装置 电场不均匀。2、电介质不均匀。3、制造过程的气泡或杂质。经常发生放电的原因是绝缘体内部或表面存在气泡;其次是有些设备的运行过程中会发生热胀冷缩,不同材料特别是导体与介质的膨胀系数不同,也会逐渐出现裂缝;再有一些是在运行过程中有机高分子的老化,分解出各种挥发物,在高场强的作用下,电荷不断地由导体进入介质中, 在注入点上就会使介质气化。二 、局部放电的模拟电路及放电过程简介介质内部含有气泡,在交流电压下产生的内部放电特性可由图1—1的模拟电路(a b c等值电路)予以表示;其中Cc是模拟介质中产生放电间隙(如气泡)的电容;Cb代表与Cc串联部分介质的合成电容;Ca表示其余部分介质的电容。
