三相电能表校验装置变压器直流电阻测试仪行业优选的详细视频已经上传，从产品的外观到内在，从功能到性能，视频将为您呈现一个真实、的产品形象。
以下是:江西新余三相电能表校验装置变压器直流电阻测试仪行业优选的图文介绍

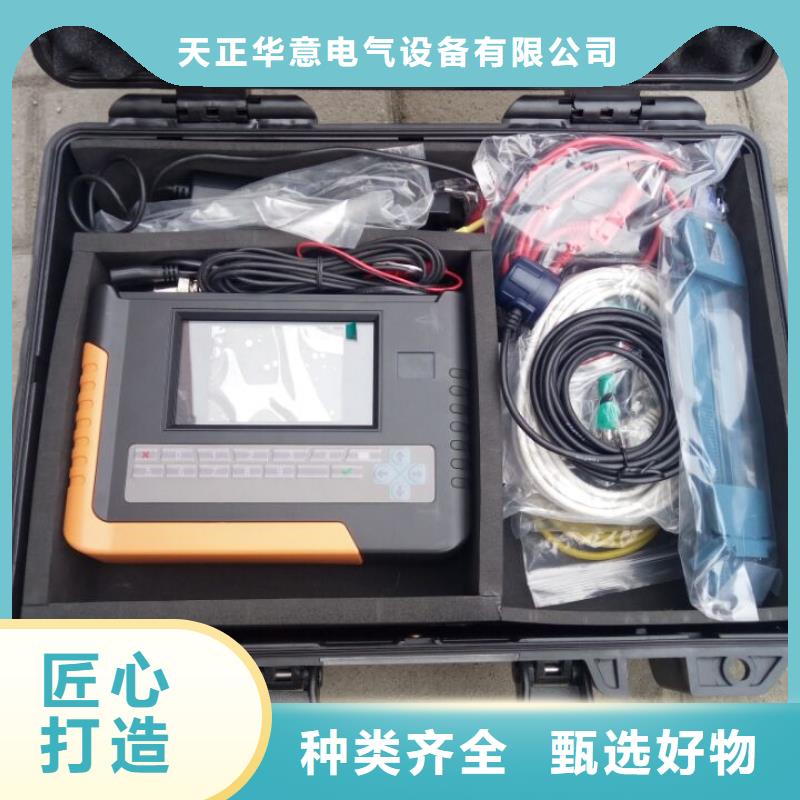

江西新余三相电能表校验装置 仪器操作流程仪器使用中严格按照操作流程进行开启仪器电源→接好仪器端测试线→接电能表端测试线及钳表→设置检验参数→校验→拆除电能表端测试线→关闭仪器→拆除仪器端测试线。注：钳表“＋”为电流进、“-”为电流出,钳表中间颜色代表相别：黄-A 相、绿-B 相、红-C 相2.5 接线校验三相三线制电能表接线方法:在测三相三线电能表时，仪器的Ua、Uc、COM(三相三线测量时 B 相电压必须接到电压端子的公共端COM)电压端子分别接入所测电能表Ua、Uc、Ub，仪器A、C相电流端接入电能表Ia、Ic,脉冲输入装置接入电能表光电插座。如图：校验三相四线制电能表接线方法:在测三相四线时，将仪器的Ua、Ub、Uc、COM电压端子分别接入所测电能表Ua、Ub 、Uc、COM；仪器A、B、C相电流端接入电能表Ia、Ib、Ic；脉冲输入装置接入电能表光电插座。如图：校验单相电能表接线方法:任选仪器A、B 、C 相电压端一相接入所测电能表“火”线，U0接入“0”线；任选A、B、C相电流钳表中一支夹到电能表电流线；脉冲输入装置接入电能表光电插座。注：1、当仪器从火线的进线口取电压时，钳表应接到火线出线上，否则会影响校验误差准确度；2、当仪器从火线的出线口取电压时，钳表应接到火线进线上，否则会影响校验误差准确度。如图(从火线的进线口取电压)：如图(从火线的出线口取电压)脉冲输入连接根据采用的校验方式，把相应的脉冲输入装置（光电采样器、手动开关或电子式电能表脉冲输入插头）连接至光电头插座。同时校验主副表以三相四线表为例在同时校验主副表时，除脉冲接线以外其他的接线三相四线的接线一样(请查看三相四线的接线方法)脉冲接线方法，脉冲采集线1接到主表上，脉冲采集线2接到副表上）
天正华意电气设备(新余市分公司)一家专业生产 微机继电保护测试仪的厂家，我厂始终秉承“以品质为基础，以服务为宗旨”，力求给广大客户提供z u iz u i优质的产品，z u i的服务，自创建以来赢得了客户的一致好评和业内的高度赞扬。公司拥有专业的设计制作团队、高标准的精良设备，公司拥有自己的生产厂房,能批量设计生产各种 微机继电保护测试仪等产品。公司制作材料的应用，技术的开发，质量的检验和制作工艺上都有严格的标准，每个细节都力求完美精益求精。
江西新余三相电能表校验装置被校表的参数设置。按【被校表参数】键。进入被校表参数设置界面：如果显示的参数与被校表的参数一致。则不用设置。直接按下方其他的功能键退出。否则。点击中间的任意色块。进入电能表的参数设置。见下图：图中，屏幕的上半区域为参数设置区，间的相位角；下半区域为数字键。点击数字键可对上部分的参数进行设置。各部分定义如下：▲ 【电表类型】为电表类型选择部分。分为：三相四线有功、四线正弦无功、90无功、60无功、三相三线有功、三线正弦无功、二相三线有功和单相电能表共八种类型。▲【额定电压】 为电能表的额定电压选择。可根据电表铭牌进行选择。若没有所需的电压值。可在的黑色块中。用下方的数字键输入即可。▲【额定电流】为电能表标定电流值Ib, 列出常用的电流值；若没有所需的电流值可在的黑色块中输入即可。【MAX】为电能表的值。可通过数字键直接键入。▲【电表常数】为电能表的常数。本信号源可输入三个不同的常数；三个常数一定要输入，否则计算误差会出错。▲ 【确认】 确认键；点击确认。【退格】 回退键；在输入数字时，可删除上一个输入的数字。【取消】取消键；点击可不改变设置,直接退出设置界面。被校表参数设置如下：电表类型：三相四线有功。额定电压：220V标定电流：5A, 电流：60A电表常数：12

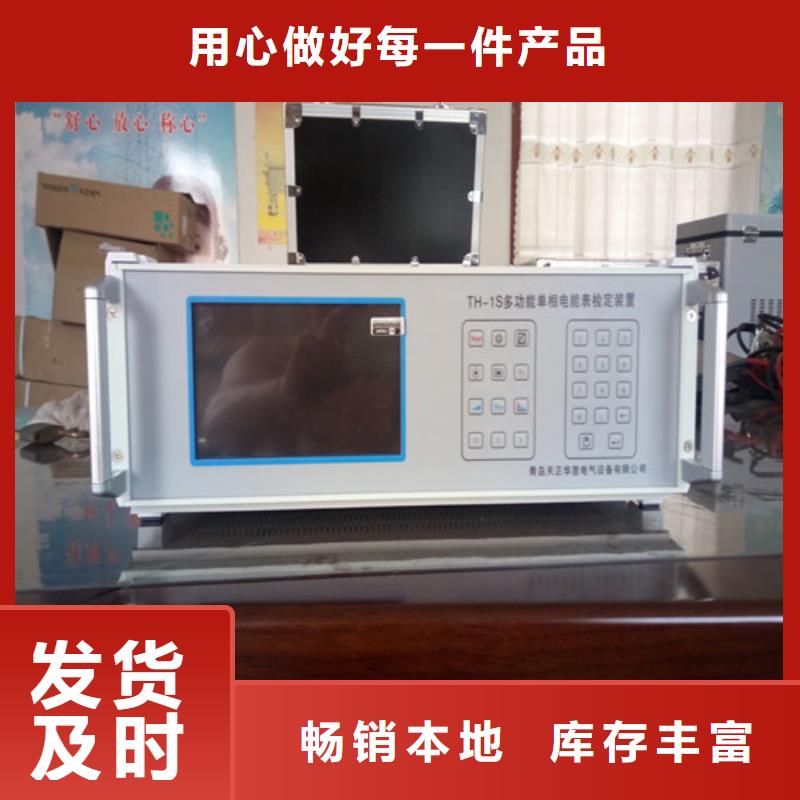

江西新余三相电能表校验装置三相台内部配置结构图b、功率放大器功率放大器采用了先进的集成功率运算放大器，并设计了完善的电压短路过载，电流开路过载保护及快速限流保护措施，使功率放大器能长期稳定可靠工作。c、测量 本装置采用标准电能表法（比较法）检验电能表，并采用电子补偿式电流互感器，提高了校验精度，使校表更方便。六、按键功能与显示状态检定人员通过台面上的专用键盘和显示窗口可以控制装置完成手动基本校表工作，方便调修。1、按键与显示共有93只键如图（3）所示，主要用来被校表选择（5键）；校验功能选择（11键）；选择电压量程和实验点（9键）；选择电流量程和实验点（38键）选择相位和频率（7键）；电压电流启停（7键）；输入数字键（12键）；复位键用于对装置进行总复位。按健之间有一定的联系，非法操作时，ABC分组显示灯会闪动表示误操作。显示器上共有9个数子显示窗如图（4）所示，左边两组6个显示窗为各相输出电压，电流百分值。右边三个分别为P、f、φ。2、加电后初始状态装置加电后的初始状态（也是总复位后的状态）是：电源置50Hz、0°、100V（）、5A（）量程、电压电流无输出有功三相四线制（P4）接线方式。3、电压电流输出功能 电压量程是四选一。电流量程是九选一。六相输出启停可用6只按健控制，按一次键指示灯亮，启动输出，在按健，灯灭，停止输出，“UI”键可控制六相同时启停。启动后输出的幅度可由调节电位器确定，并在显示器上显示六相输出百分比。电压有五个实验点，电流有十个实验点，开机后自动置于试点，这时若调节电位器使输出为，再按实验点键，可以方便地改变输出值，在不使用电流量程自动轮换功能（见下节）时，实际输出值等于（量程值）＊（显示值％）。电流实验点在键盘上共有三十个，对应不同COSφ／Sinφ实验点分为三排、但实际中只用十个，随着COSφ／Sinφ试点改变而换排，多余二十个是为自动实验选点所设。
