JCQ-F在线监测仪

以下情况： 1. 实时氧化锌避雷器泄露全电流； 2. 实时氧化锌避雷器泄露阻性电流；氧化锌避雷器全电流、阻性电流、雷击次数和时间的运行次数时，不断向控制室发送实时数据，达到远程监测的目的。 1）在运行电压下流过高压避雷器的泄漏全电流包含了阻性泄漏电流分量、容性泄漏电流分量两部分。在避雷器处于正常运行电压状
态下阻性电流分量远远小于容性分量，一般阻性泄漏电流分量占全电流的比例不会超过10—15％的数值，所以阻性分量即使增加一倍，全电流的变化不会超过5.0％。所以采用全电流的测量方法，就不能有效监视避雷器的内部性能劣化的趋势。2）在运行电压下的测量，由于运行电压的变化幅度将达到大于5％以上，所以产生的全电流的变化由于电容分量的线性变化影响使测量全电流数值的结果也有5％以上幅度的变化，从而淹没了由于阻
雷器放电计数器原理与试验方法1、JS型电磁式放电计数器工作原理(1) 为整流式结构的放电计数器原理当避雷器动作时，阀片电阻R1上的压降经全波整流给给电容C充电，C再对电磁式计数器的电感线圈L 放电，使其动作记数。该放电计数器的阀片电阻R1阻值较小，通流容量较大，小动作电流也为100A。(2)为双阀片式结构的放电计数器原理当避雷器动作时，放电电流流过阀片1电阻R1，在R1上的压
降经阀片2电阻R2给电容C充电，C再对电磁式计数器的电感线圈L 放电，使其移动一格，记一次数。改变R1及R2的阻值，可使计数器具有不同的灵敏度，一般小动作电流为100A。2、运行检查和试验放电计数器在运行中发现的主要问题是密封不良和受潮，严重的甚至出现内部元件锈蚀的情况，

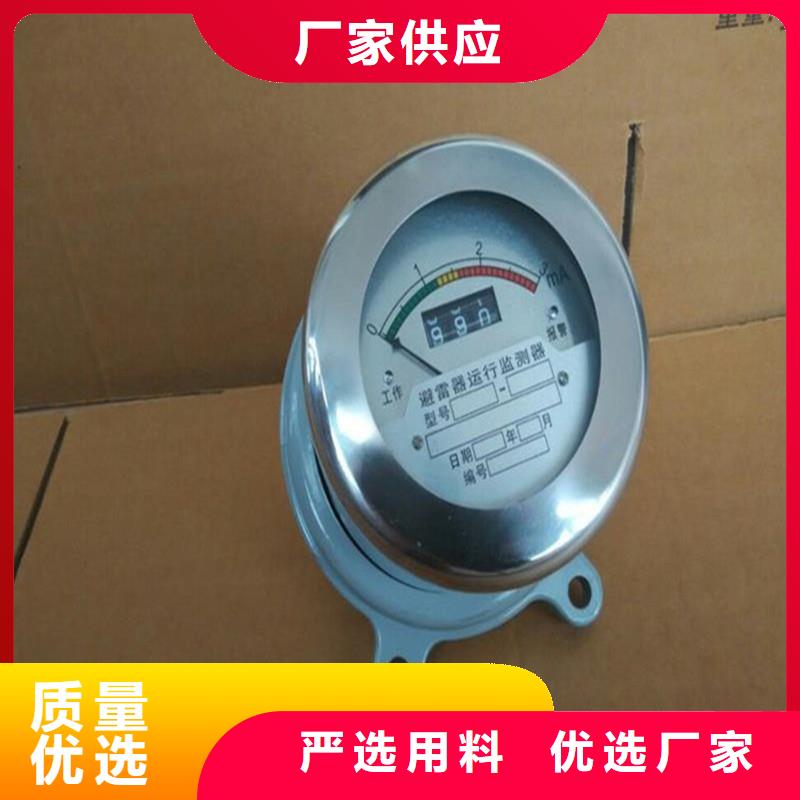

氧化锌避雷器配套使用放电计数器，维护人员可清晰掌握避雷器的运行质量，电力系统中与氧化锌避雷器配套使用的仪器，串接在避雷器接地回路中。下面小编给大家介绍一下避雷器在线监测器的作用及使用方法。避雷器在线监测器的作用避雷器用在线监测器”适用于交流电网中的各种避雷器，其可在线监测运行电压
下的通过避雷器的持续电流，通过观测持续电流的变化可以有效的检测出避雷器内部老化或受潮等异常，避免避雷器带故障运行。避雷器在线监测器中的污秽表可用于监测避雷器瓷套外表污秽程度，放电计数器可用来记录避雷器的动作次数。避雷器在线监测器（原名避雷器漏电流及动作记录器）是交流高压电力系统中避雷器的在线监测仪器，该仪器集毫安表与计数器为一体，串联在避雷器接地回路中。避雷器在线监测器中的毫安表用于监测运行电压下
通过避雷器的泄漏电流峰值，可以有效地检测出避雷器内部是否受潮或内部元件是否异常等情况，放电计数器则记录避雷器在过电压下的动作次数。避雷器在线监测器设计了指针式动作计数器，计数器面板大，便于远处观察；增加了由发光管组成的漏电流警示装置，更明显地提示巡视人员的注意及夜间观察。外形尺寸小外观美观，安装方便，可在不停电的情况下，对避雷器实施在线监测。避雷器在线监测器的使用方法(1)避雷器在线监测器串接于避
雷器低压端与地之间。若需重复测试乐清樊高电气有限公司 ，不要松开按钮，待1-2秒指示灯又闪烁时，即可再次点击测试。6、连续测试会导致校验仪发热，请注意适当间隙时间。以减少故障，延长电池寿命。7、校验器输出分高、中、低三档，可通过头部的拨动开关进行调节，以适应测试不同类型或厂牌的计数器。8、如按下按钮3秒钟以上指示灯仍未闪亮，则表示需要对电池进行充电。9、校验器请勿随意拆卸。氧化锌避雷器是一种过电压保护器，主要用于保护电力系统、铁道电气化系统、通讯系统
中的各种电气设备如变压器、开关、电容组、阻波器、互感器、发电机、电力电缆等免受大气过电压、操作过电压和工频暂态过电压等损坏，是电力系统绝缘配合的基础。因些氧化锌避雷器的应用非常广泛，而通常需要配套使用放电计数器，它的原理是什么呢？氧化锌避雷器用放电计数器，是用来监测避雷器放电动作的一种高压电器，其构造由非线性电阻、电磁计数器和一些电子元件组成。在正常运行电压下，流过计数器的漏电流非常小，计数器不动
作。当避雷器通过雷电波、操作波和工频过电压时，强大的工作电流从计数器的非线性电阻通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底板和法兰等进行卡装密封，高压出线端从底板中心引出。放电计数器为单针十位数循环计，具备有计数进位功能，可连续计数指示，数10次后再进入下一循环计数周期。适合于避
雷器动作频繁地区和无人值班场所使用。
