准备好领略变压器直流电阻有载分接开关测试仪全国发货产品的风采了吗？我们为您准备的视频将带您走进产品的世界，让您感受它的独特之处。

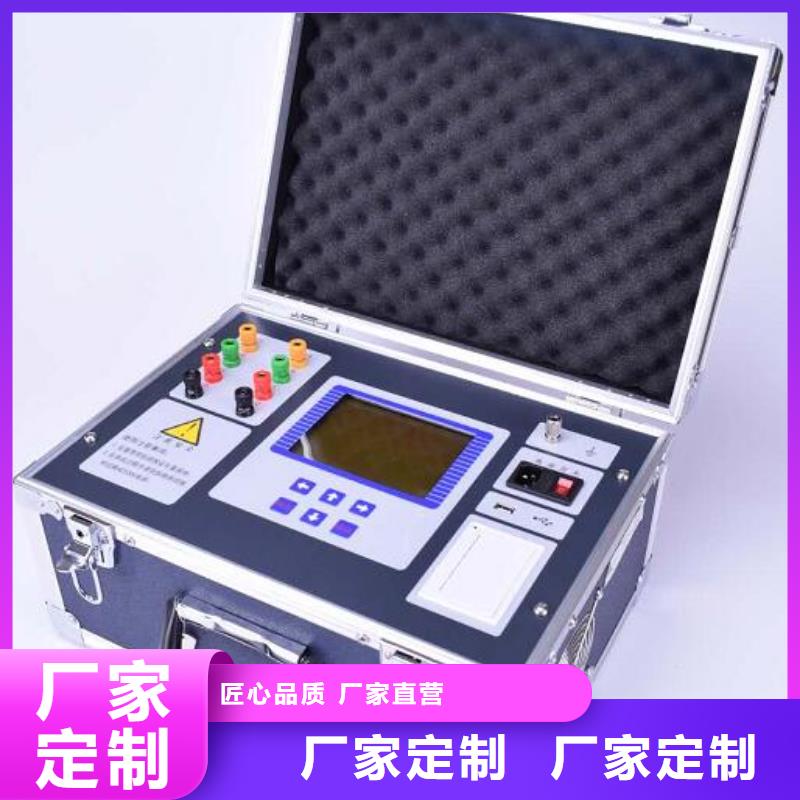

以下是:山西临汾变压器直流电阻有载分接开关测试仪全国发货的图文介绍
天正华意电气设备(临汾市分公司)自成立以来，本着“十年磨剑、精益求精”的理念，自行研发、设计和生产了 微机继电保护测试仪；未来，公司将一如既往的加强技术创新，持续研发高精尖接合工艺，将公司建设成为山西临汾及周边认可的 微机继电保护测试仪制造商。
山西临汾变压器有载开关测试仪现场打印测试报告需要打印测试报告，便可点击打印按钮，进入打印界面，如图十八所示。若直接用机载的微型打印机打印数据及波形：选择“在线简略打印”、“输出到打印”若要输出PDF文件：选择“标准打印”、“输出到PDF文件”，可以生成一个PDF格式的文档，以便于保存电子版或对其内容进行再次编辑修改。图十八6.4 选择“外接电源”方式测试：外接电源试验方法是由用户自备试验电源，对变压器有载分接开关进行导通试验。本装置测试接线设计有“外接电源”测试功能，测试时按照第四章“试验接线”中的图三、或图四、或图五接线。项目设置及操作流程与“内接电源”方式相同。6.5脱机分析或重新编辑试验报告本系统是一款绿色软件，可随意安装在办公室电脑中（安装路径：C:\Program Files\）。从测试仪器界面的文件下拉菜单中将数据导出，用U盘再将数据导入到办公室电脑中，可对测试波形重新进行分析或编辑。具体操作见6.1节数据查询分析。6.6历次数据查询功能历次数据查询功能可以查询以前测试并保存过的数据和波形。具体操作步骤如下：⑴ 开数据查询窗口点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。⑵ 查找要打开的测试记录

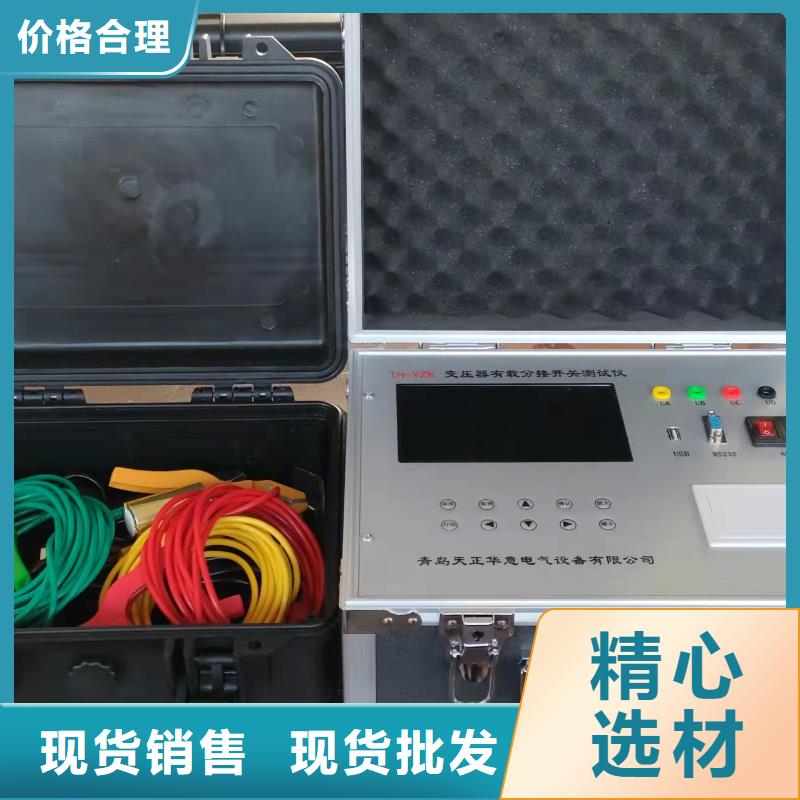

山西临汾变压器有载开关测试仪仪器面板图1.接线端子：用于连接测试线（具体接线使用见后面接线方法）。2.AC 220V：电源插座,开关及保险管位置。3.接地端子：仪器接地端子。使用前，仪器的接地端子必须接好地线。4.打 印 机：热敏打印机，打印测量结果。5.液 晶 屏：800×480点阵液晶显示器，显示操作界面。用于在界面各个选项之间切换选中选项。确认键：执行当前选中选项。取消键：取消当前操作，返回前一个界面。保存键：保存测试记录。打印键：打印测试记录。放大键：用于在查看波形界面放大波形。缩小键：用于在查看波形界面缩小波形。7. RS-232：出厂前调试时仪器与计算机之间通讯使用。8. U S B ：插入U盘时会显示“USB设备已连接”，插入U盘后可以将数据存储到U盘。六、操作说明6.1仪器接线 （1）无绕组接线方法将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图2）图2（2）调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上）调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图3B所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。（4）调压侧绕组Δ型接线的变压器的接线方法：测试接线方法同图3，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时
山西临汾变压器有载开关测试仪自动测试操作流程：⑴ 选择自动触发方式触发方式有两种：“自动”或“人工”。选择设定“自动”或“人工”触发（选择打√设定），仪器开机后默认为“自动”触发方式。⑵ 选择电流输出量程按第四章的试验接线方式接线，通常先将测试线钳插入 “电流输出1”端子上；当图八界面提示“电流超量程，请选用输出2测试”，时，再将测试线钳插入 “电流输出2”端子上。⑶ 启动自动测试（操作步骤） 步：启动测试：点击〖测试〗键后，即可打测试界面，如图八所示，软件开始采集波形，并进入“电流量程自动调整”功能；图八第二步：电源调节：按下仪器面板上的〖电源启停〗按钮，按钮开关处于按下位置（指示灯亮），再顺时钟旋转〖电源调节〗旋钮（将旋钮顺时钟旋转到头），在旋转调节电流过程中注意观察界面提示，若界面一直出现“待电流波形稳定后，点击结束按钮” ，证明测试电流已调整到 测量范围。然后点击“结束”键软件会自动进入锁存触发功能。若提示“电流超量程，请选用输出2测试”，这时按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），停止电流输出，再将测试线钳插入“电流输出2”端子上，重新按下〖电源启停〗按钮（指示灯亮），继续测试。若提示“请缓慢调节电位器，降低电流”，这时可逆时钟旋转〖电源调节〗旋钮，缓慢降低电流，待提示字符自动消失后可继续测试。在调节电源过程中，若电流输出超量限（或电源输出有短路），电源会自动保护（电源停止输出），蜂鸣器报警（长响），这时应按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），并将〖电源调节〗旋钮逆时钟旋转调节到小位置。待检查接线正常后可重新启动电源测试。
