一分钟的时间，对于了解我们的PT二次压降及负荷测试仪找天正华意电气设备有限公司产品来说足够了。从产品的外观到内在，从功能到性能，视频将为您展现产品的每一个细节和特性。

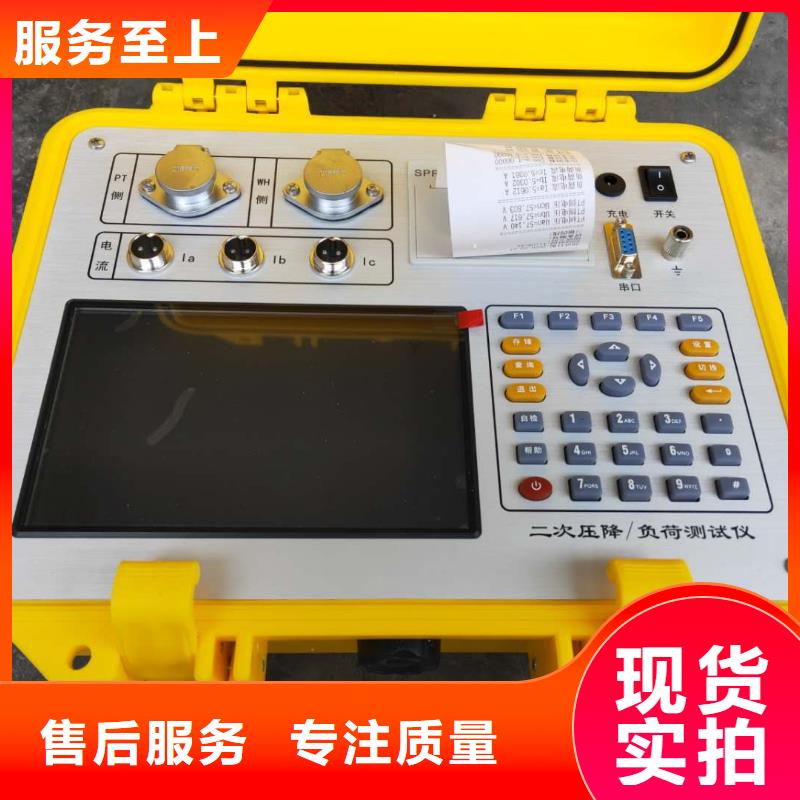

以下是:山东青岛PT二次压降及负荷测试仪找天正华意电气设备有限公司的图文介绍
天正华意电气设备(青岛市分公司)是一家集加工销售经营于一体的 微机继电保护测试仪企业。我公司至成立以来一直致力于 微机继电保护测试仪的直营服务，想要打造一个让客户省心，放心，安心的销售团队。公司以良好的信誉、优质的产品、雄厚的实力、低廉的价格享誉全国30多个省、市、自治区、直辖市，产品深得用户依赖。公司自成立以来，一直把产品质量作为企业生存的根本，把服务质量作为我们成功的桥梁。我们衷心希望与广大客户建立业务联系，提供优质服务，同创业、共诚信“求实、发展、创新”是我公司的经营宗旨，热忱欢迎广大不锈钢用户及同仁光临我公司，共创辉煌。 我们的宗旨：诚信是一个人的立身之本，也是一个企业的经营准则，我们一直遵循“诚信为本”的经营理念，为广大海内外朋友提供 微机继电保护测试仪产品。在未来的创业中，公司将继续加大新产品的开发力度，不断开拓新的领域，以新的姿态一如既往地奉行“追求完美，真诚到永远”的原则竭诚为广大客户服务。 本公司的经营理念：“同样的产品比质量、同样的质量比价格、同样的价格比服务、 同样的服务比信誉”。
山东青岛互感器综合测试仪开始任意点测试：在此选项按回车键开始所设置参数校验点测试。参数设置完成后，选择开始测试，出现图7所示界面图7、单点测试数据结果界面图中可见：屏幕中显示当前测试点的比差和角差值及修约结果。4、CT直阻测试界面在选中‘CT直阻测试’时，进入直阻测试接线提示屏。如图8所示：图8、CT直阻测试接线提示界面图中给出CT直阻测试的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图9所示：图9、CT直阻测试结果界面图中可见：屏幕中显示出实测的过程数据及直阻结果数值。5、CT变比粗测界面如果需要对被测CT进行粗略测量（在不知道被测CT的变比值的情况），用“CT变比粗测”界面进行测试；首先进入接线提示屏，如图10所示：图10、CT变比粗测接线提示界面图中给出CT变比粗测的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图11所示：图11、CT变比粗测结果界面图中可见：屏幕中显示出实测的过程数据及变比粗测结果数值。6、PT变比极性测试界面对于PT变比和极性的测量（不能达到校验的精度），用“PT变比极性”界面进行测试；首先进入设置及接线提示界面，如图12所示：图12、PT变比极性设置接线提示界面参数设置项目有：高额定电压、低额定电压、开始PT测试三个项目；同时给出具体接线图。各项参数的含义和作用如下：?高额定电压：被测电压互感器的高压（一次）侧额定电压值。?低额定电压：被测电压互感器的低压（二次）侧额定电压值。?
山东青岛互感器综合测试仪导纳参数此项为仪器系统内部参数，出厂已设置好，操作人员不能任意改动。3）手动测量点击选择额定一次值，输入手动升压值（＜＝4000V），点击升压，等待升压结束后，显示被测互感器的比差，角差，Uo,Ux值。（注：手动测量的负荷为0）注：系统密码出厂时为4）系统参数此项为仪器系统内部参数，出厂已设置好，操作人员不能任意改动。4、系统误差修正进入“系统设置”界面，点击“导纳参数”，输入密码（）。“同相分量”修正测试结果的“比差”，“正交分量”修正测试结果的“角差”。如果“同相分量”输入0.2，“正交分量”输入2，然后点击“更新”，则测试结果的额定和下限负荷的比差都会加上0.2％，角差都会加上2分。如何输入为负值，则为减。5、误差数据界面可以对保存的误差数据进行查询：第五章仪器的维护一、 保养仪器应保存于清洁干燥的环境中，温度在0℃～40℃，湿度小于80％；不要放置在阳光下暴晒。二、保修事项自售出日起，仪器保修两年，终身维护。三、 仪器升级一、通过网线连接电脑和开发板用网线连接电脑和开发板修改电脑IP，如下图（连通开发板和电脑，即保证电脑和开发板在同一网段）
山东青岛互感器综合测试仪试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差（图31）。按下 “打印”即可打印出测试结果， “保存”即可保存测试结果， “退出”可返回至参数设置菜单。如果显示均为9，则说明误差超出显示范围，请检查设定值。图30 ，PT角差比差测试界面图31，PT角差比差测试结果界面5、PT交流耐压试验1）、参数设置： 在PT测试主界面中，选择进入“交流耐压”试验界面（如图32），设置好设定电压值：0～1000V。2）、实验：参照图33接线，被测PT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示测试异常。图32，PT交流耐压测试界面 图33，PT交流耐压接线图6、PT负荷试验1）、参数设置： 在PT测试主界面中，选择进入“负荷”试验界面（，设置额定二次电压值：100V、100/√3、100/3、150V、220V。2）、试验： 测试仪的K1、K2为电压输出端，参照图35进行接线，将被测负荷（负载）接测试仪的K1、K2端，检查接线无误后，合上功率开关，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
