简约而不简单，我们的工频交流耐压试验装置按需定做产品视频将用直观的方式展示产品的核心价值。
以下是:山西朔州工频交流耐压试验装置按需定做的图文介绍
天正华意电气设备(朔州市分公司)是一家专业生产 微机继电保护测试仪的大型企业，座落在平度市平安路2号，公司拥有现代化的标准厂房。本公司专业生产经营 微机继电保护测试仪等产品。
公司与国内的大型厂家建立了良好的合作关系，十年的 微机继电保护测试仪生产销售经验让公司更加认识到产品质量的重要性，我们坚持把产品质量做为企业生存的重要因素，从产品生产、加工、物流等各个方面严格把关，保证了客户能够得到满意的产品。
山西朔州试验变压器5kVA操作箱（简称测试仪），抗干扰能力强，和上一代操作箱相比，具有体积小，重量轻，外型美观等特点。其输出电压幅度0～250V连续可调，用于校准，检测和试验设备的调压控制。该操作箱操作简单、结构紧凑、坚固、工作可靠、维护方便，是户外做高压试验的理想控制设备，可广泛用于电力、水利、化工、铁道等行业及实验室。1.2 性能特点（1）读数直观：本仪器采用指针式表头显示高压电压、高压电流，便于读取试验数据。（2）保护功能：仪器设有零位启动、过流保护等功能。（3）计时功能：采用JS48SS系列时间继电器，记录试验耐压时间。（4）携带方便：体积小、重量轻，体积只有同类产品的30％～70％，携带十分方便。2、特别提示2.1 电源输入（1）本仪器使用交流220V电源。

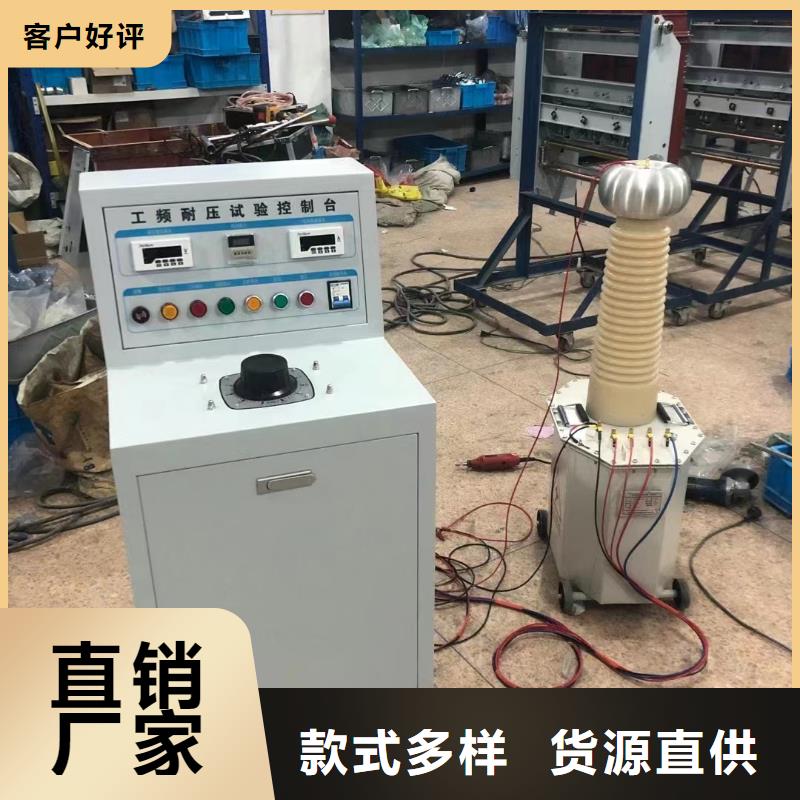

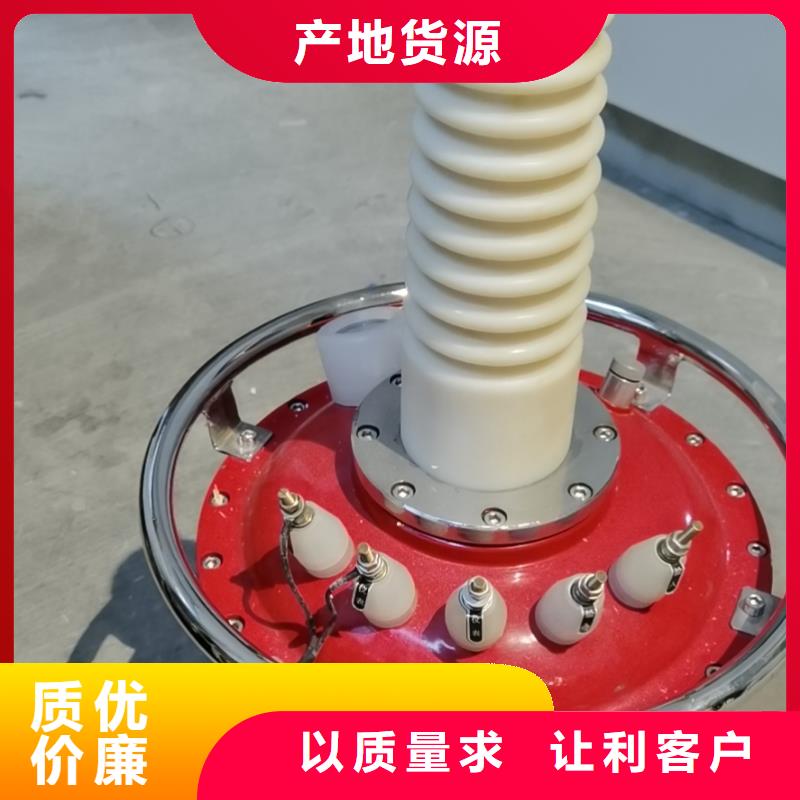

山西朔州试验变压器 系列工频耐压试验装置为单相变压器 用工频220V(10kVA以上为380V)电源接入 (为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至TH-系列工频交直流试验装置的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。2、TH-系列工频耐压试验装置的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压作为交流输出状态；取消短路杆时，作为直流输出状态。 无局放调压控制台是根据电力行业标准而设计的，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。功能特点：1.监视功能：高压电压 低压电流 零位指示 电源指示 工作指示 计时指示2.保护功能：过流保护、零位启动保护、声光语言报警提醒3.采用新型时间继电器，计时范围更广（1S～99H）4.采用新型电流继电器，更、更可靠，确保人身及设备。5.试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。6.试验变压器（5kVA以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
山西朔州试验变压器泄露试验中限流电阻R1选择在额定输出电压时，输出端短路电流不超过高压硅堆的整流。如电压硅堆的整流电流为100mA时用于60kV的试验装置中，限流电阻按R1＝60/0.1＝600kΩ选择。限流电阻还应具有足够的容量和沿面放电距离。高压滤波电容C1一般选择在0.01~0.1μF，当被试品的电容量很大时，C1可省略不用。泄露试验的操作及注意事项(1) 试验前应先检查被试品是否停电，接地放电，一切对外连线是否擦干净。要严防将试验电压加到有人工作的部位上去。(2) 接好试验装置的接线后，应复查无误后才可加压。应特别注意检查高压设备及引线与地、与操作人员的距离，被试品的外壳是否可靠接地，要按规程中所规定的内容进行试验。(3) 对于大电容量设备应缓慢升压，防止被试品的充电电流烧坏微安表。必要时应分级加压，分别读取各级电压下微安表的稳定读数。(4) 试验过程中，应密切监视被试品、试验装置、微安表，一旦发生击穿、闪烁等异常现象应立即降压，切断电源，并查明原因，详细记录。(5) 试验完毕，降压，切断电源后应将被试品及试验装置本身充分放电。
