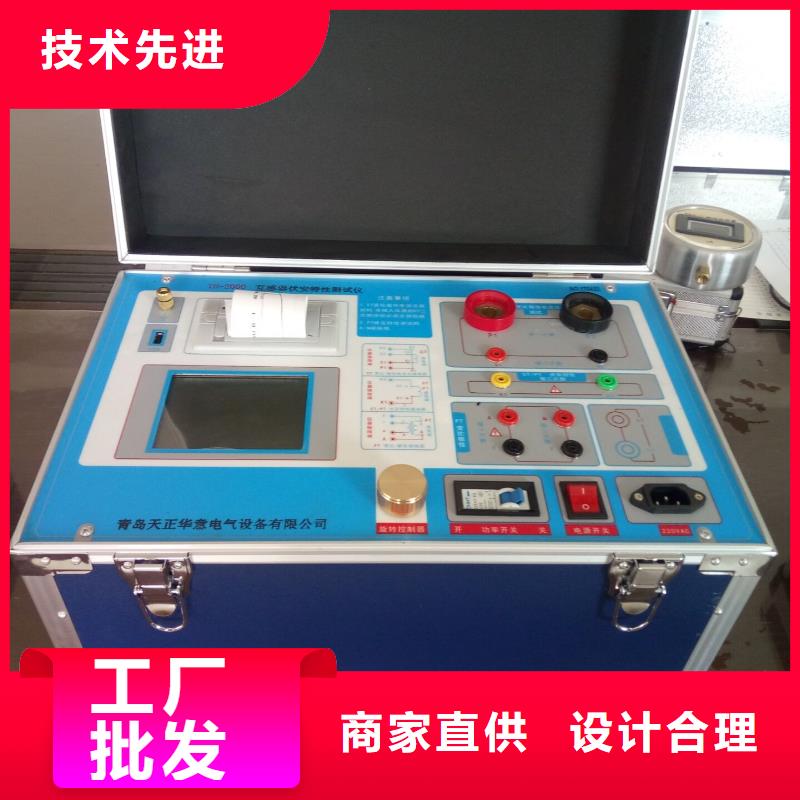

互感器综合测试仪 励磁电压：100V、100/√3、100/3、150V、220V、350V。2）、试验：参照图26接线，测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选项“开始” 选项后，即开始测试。 试验时，光标在“开始”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。图25，PT励磁特性参数设置界面 图26，PT励磁特性接线图3）、PT（励磁）测试结果操作说明请参考8页CT测试结果说明3、PT退磁试验 图27，PT退磁界面 参数设置在PT测试主界面中，选择进入“退磁”试验界面（如图27），设置额定二次电压值：100V、100/√3、100/3、150V、220V、350V。2）、试验：参照图26接线，测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选项“开始” 选项后，即开始退磁。
互感器综合测试仪功能特点3二、技术指标4三、结构外观51、结构尺寸52、面板布置53、键盘说明6四、液晶界面主菜单界面、CT规程测试界面83、CT单点测试界面94、CT直阻测试界面105、CT变比粗测界面116、PT变比极性测试界面127、国标查询界面138、历史数据查阅界面149、系统设置界面14五、使用方法151．CT校验：152．CT直阻测量：153．PT变比极性测量：16六、注意事项18前 言电流互感器是电力系统计量装置的重要组成部件，其精度直接影响计量装置对用户电费计量的准确性；因此对电流互感器的定期检测是电力部门必须要做的工作；目前国内传统的互感器检定方法大多采用比较测差法，即在进行检定互感器时，将被检互感器二次接负荷（常用负荷箱代替），与同变比的标准互感器进行比较，由升流（升压）器给二者提供一次电流（电压），而二者的二次差流（差压）信号输入校验仪，由校验仪测出被检互感器相对于标准互感器的误差。这种检定方法，需要大电流（电压）电源设备、同变比的标准互感器和负荷箱。当一次电流大于1000A，电源设备容量高达数十千伏安，体积庞大，且接线困难，在现场检定互感器很不方便。针对以上这种情况，我公司适时研发出一种轻便实用的对电流互感器进行现场检测的设备——电流互感器现场校验仪；本仪器是在详细分析互感器的数学模型的基础上开发出的互感器测试仪，在进行互感器检定时，不需要调压器、大电流升流器和标准互感器及负荷箱，只需带上本仪器就可按标准测量电流互感器的比差和角差，还可测量电流1％~120％间任意百分比的比差和角差；可直接测量电流互感器和电压互感器的变比；可定性的测量电压互感器的比差和角差；可现场测量电流和电压互感器的实际二次负荷，检定特别方便。仪器采用高精度、自动线性调节的直流和交流电源；高速、高可靠性的数字处理模块；高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。
互感器综合测试仪 试验时，上方白色状态栏会有提示“正在测试”，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。图10，PT励磁特性参数设置界面3）、PT（励磁）测试结果操作说明，请参考CT测试结果说明9.2、PT变比极性试验 1）参数设置：测试界面见图11。一次：0～3000V。二次：100V、100/√3、100/3、150V、220V。2）开始试验： PT一次侧接A、X，PT二次侧接a、x。设置二次侧额定电压及编号后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始。上方白色状态栏会有提示“正在测试”，直至试验完毕退出测试界面，或按下控制器人为中止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即A接PT的A，X接PT的X时，极性的测试结果为减极性。 图11，PT变比极性测试界面 9.4、PT交流耐压试验1）、参数设置： 在PT测试主界面中，选择进入“交流耐压”试验界面（如图12），设置好设定电压值：0～3000V。2）、实验：被测PT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示测试异常。图12，PT交流耐压测试界面 十.数据查询在CT/PT测试主界面中，选择进入“数据查询”试验界面（如图13），根据需要选择“励磁”、“变比极性”、“退出”等测试选项，选定测试项目后，显示仪器中该项目下所保存的的测试结果，可以选择 “上页” 、“下页”、“转存”、“退出”、“”选项进行相应操作。转存时，插上U盘至测试仪通讯口“USB”，点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中。每条记录所用时间约2秒钟，转存结束后，界面提示“转存完毕”。图13 数据查询界面
互感器综合测试仪另外，在二次负荷为19.58Ω(接近20Ω)时，所允许的电流倍数为12.85倍，大于该CT的额定电流倍数（10倍），通过该数据也可判断该互感器合格。其实，只要找出这两个关键点中的任意一个，即可判断所测互感器是否合格。如果10％误差不符合要求一般的做法有增大二次电缆界面积（减少二次阻抗） 串接同型同变比电流互感器（减少互感器励磁电流） ?改用伏安特性较高的绕组（励磁阻抗增大） 提高电流互感器变比（增大励磁阻抗）图45误差曲线计算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 电流 U 电压N＝1 (1A 额定电流) I 电流N＝5 (5A 额定电流) Z2 CT二次侧阻抗P＝20 （5％误差曲线 ） K＝19（5％误差曲线.1A 5A 额定电流）P＝10 （10％误差曲线 ）K＝9 （10％误差曲线.1A 5A 额定电流）附录四、时间设置说明开机前先按下旋转控制器不要松开，打开电源，当进度条进完后停3秒之后，松开旋转控制器，此时可看到如图46的界面，此时旋转“控制器”把前两个99设置为01，按下“控制器”。光标移动到后两位的99，再次旋转“控制器”，把后两位也设置为01，按下“控制器”。此时可进入到界面47，在此界面中可设置时间，设置方式是先按下控制器，再旋转设置数字，设置完毕后再次按下控制器表示确认，光标会进入到下个选项、智能提示说明 在做各种测试时，新上手的用户可能会对接线及操作不熟练，导致实验数据出现错误的结果。在这种情况下，会让您无所适从，基于此我们加上了一些简单的智能提示，使新用户更易上手，使老用户减少误操作。如图48到图51，举例说明了伏安特性与变比极性测试时易出现的一些问题。1、伏安特性测试时空开（功率开关）忘记打开的提示。2、伏安特性测试时接线错误的提示。（CT的二次绕组应接在K1/K2,有时用户会误接在S1/S2）。3、变比极性测试时空开忘记打开或者一次电流线没有接上。4、变比极性测试时CT二次的接线没有接对。
