内蒙古兴安电容电流测试仪电感测量功能检定见图1，校验装置Uin端子接受来自被检电容电感测试仪的电压信号U，并根据关系式I＝U/(jωL)在Iout端子反馈出电流信号I，此时被检电容电感测试仪将测量U和I信号并计算出电感测量值L试品，通过上述过程可计算出被检电容电感测试仪的电容测量误差L 误差＝L试品?L，进而达到了对被检电容电感测试仪的“电感”测量功能进行检定的目的。五、面板说明1—电源开关、2—电源指示灯、3—工作状态指示灯、4—电压输入端子、5—电流输出端子图2 校验装置前面板示意图六、操作说明上位机程序操作界面见图3。界面共有两个选择栏和两个功能按钮，在“参数方式设定”栏中可以选择“电容、电感”两种参数方式，该选项具有性，可重复选择不可以多项选择。当选择电容后，可在“电容值”选项栏设定标准电容器，输入范围为0.1μF~2000μF，调节细度0.01μF；当选择电感后，可在“电感值”选项栏设定电感值，输入范围为0.1mH～2H，调节细度为0.01mH。图3 上位机程序操作界面进行电容电感测试仪校验时，首先在前面板上连接好电容电感测试仪的测量线，在后面板上连接好接地线、电源线以及上位机与下位机间的通讯电缆，打开下位机电源按钮，即可以开始测试前设置。测试前应先设置好需要测量的参数，然后点击“参数下载”按钮，上位机将发送指令判断上位机与下位机是否通信正常。若通信不正常，则上位机界面显示“串口通信错误”的；若无提示则通讯正常，上位机将设置的电容值、电感值等参数发送到下位机。再点击“启动”此时前面板“状态指示”绿灯将点亮，即可开始校验测量工作。读取测试仪测量数据，根据校验装置提供的标准值，即可计算获得测试仪的误差。测量完成后点击“停止”按钮，“状态指示”绿灯熄灭，此时已恢复到开机时的状态，可以在上位机程序中重新设置参数，并点击“启动”按钮进行下一次的校准。七、随机附件1、电脑1台2、使用说明书1份3、配套操作软件（光盘） 1张（含说明、安装程序）4、RS232通讯电缆 1根5、电源线 1根6、测试线 1套
天正华意电气设备(兴安市分公司)秉承质量，客户至上的原则，紧跟世界 微机继电保护测试仪技术发展的潮流，孜孜以求推动 微机继电保护测试仪产品技术的和质量的提高，以真诚的 微机继电保护测试仪产品真诚服务于广大用户，确保客户得到满意的售后服务和技术支持！公司密切加强同业内公司的技术合作，精益求精，确保公司全部 微机继电保护测试仪产品皆为精品。因为我们深信：只有的品质才能为客户创造更多更高的价值，让客户能够更放心的购买我们的产品，对我们的服务有更满意的评价！

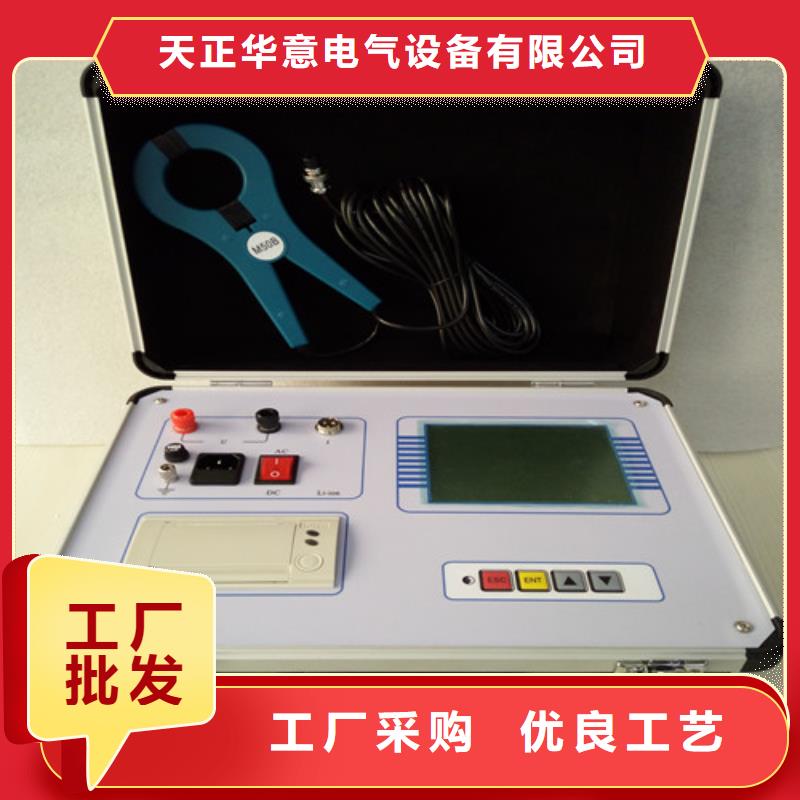

内蒙古兴安电容电流测试仪产品概述无功补偿电容器是满足电力系统无功平衡的重要设备。近年来无功问题得到了电业部门的普遍重视，无功补偿成套装置已大量投入配电网运行。电能供给要求系统有功与无功实时平衡。因此，无功补偿装置应满足自动跟踪、实时补偿的要求，这就不可避免地要频繁投、切无功补偿电容器组。电容器组的投、切操作，就会产生过电流与过电压冲击，引起电容器损坏。为保证设备的可靠性，早期发现电容器缺陷，避免故障扩大，需要定期进行检测。而在现场电容器都是成组并联的，传统方法是将电容汇流排拆除，然后用老式电容表进行测量，由于电容器组是由几十至上百个小电容器组成，要拆线测量电容量的工作量很大，而且经常拆线会使得螺丝滑牙或没有上紧而留下隐患，也容易造成电容的二次损坏。因此，非常期望有一种测试仪器不用拆线就能测量各个小电容器的电容量，减轻检修人员的负担，提高检修工作的效率，提高配电网运行的性。针对现场的实际情况，我公司经过攻关，终研制出一种利用新试验方法进行测量的仪器，这就是“型电容电感测试仪”。该仪器可以在不拆线的状态下，测量成组并联电容器的单个电容器，同时也能够测量各种电抗器的电感，本仪器还能测量工频状况下的电流，该仪器接线方便，操作简单，减轻了检修人员的工作负担，大大提高了现场的测试效率，为电网的正常运行提供了保障。
内蒙古兴安电容电流测试仪2工作原理TH-13漏电开关测试仪校准装置，采用模拟剩余电流动作保护装置产生预定的动作，同时对相应的时间进行准确地测量，给出跳闸电流和跳闸时间供校准用，其原理框图如图1所示。图1 校准装置原理框图通过TH-13监控被测试装置流出的电流并显示达到标称设定值时所测得的电流，来执行RCD跳闸电流校准。当达到跳闸电流电平时，分断器断开连接。通常被测试装置跳闸电流以百分之几的步进值从标称跳闸电流的10％递增到150％。2.1剩余动作电流制造厂对剩余电流动作保护装置规定的剩余动作电流，在该电流值时，剩余电流保护装置应在规定的条件下动作。2.2剩余不动作电流剩余不动作电流：在该电流或低于该电流时，RCD在规定条件下不动作的剩余电流值。2.3分断时间分断时间：从突然施加剩余动作电流瞬间起到所有电弧熄灭瞬间为止所经过的时间间隔。通过TH-13监控被测试装置流出的电流，并在电流达到跳闸电流时，启动定时器依据达到设定的跳闸时间，断开分断开关的连接，来执行 RCD 跳闸时间校准，同时显示测得的被测试装置跳闸电流。3仪器特点?可模拟漏电保护开关对不同电流和时间进行分断模拟；?可任意设置0-3000mA剩余动作电流；?宽的分断时间设置范围20ms～5000ms；?大屏幕液晶菜单显示，操作简单、方便；?校准时间短、工作效率高，比传统方式大大节省时间；?适用范围广，能覆盖现有绝大部分漏电开关测试仪的校准需求。4主要技术指标4.1 工作条件(1)供电电源：AC(220±10％)V，50Hz；(2)工作温度：20℃±5℃；(4)相对湿度：＜80％；(5)电源失真度：＜2％；(6)电源要接地良好。4.2主要技术参数量程 漏电电流 分断时间校验范围 30mA 300mA 3000mA (20～5000)ms准确度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms显示 0.001mA 0.01mA 0.1mA 1ms设置细度 1mA 1mA 1mA 1ms4.2.1漏电电流：(1)漏电电流范围：a.30mA档：(0～30)mA；b.300mA档：(30～300)mA；c.3000mA档：(300～3000)mA；(2)允许误差：±（0.2％读数＋0.05％量程）4.2.2分断时间：(1)分断时间范围：(20～5000)ms；(2)允许误差：±0.1ms。
