为了让您更地了解我们的口碑好的开关回路电阻测试仪生产厂家，我们精心制作了产品视频。请花1分钟时间观看，您会发现更多细节和优势。
以下是:河南信阳口碑好的开关回路电阻测试仪生产厂家的图文介绍
河南信阳回路电阻测试仪 尊敬的顾客感谢您使用本公司TH-100A回路电阻测试仪。（又称接触电阻测试仪）在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。如有合同约定的除外。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
为客户提供质量好的 微机继电保护测试仪产品是我们不懈努力追求的目标。合理的价格、完善的售后服务是本厂不变的宗旨。天正华意电气设备(信阳市分公司)郑重承诺：“决不让一件不合格的 微机继电保护测试仪产品流入市场；决不让一次服务令您失望”。我公司生产的产品价廉！欢迎世界各地的朋友来我厂参观指导、洽谈业务，愿与每位客户携手共进，共创美好的未来。让 微机继电保护测试仪产品说话，用质量经营，始终把客户的利益放重要位置”的经营理念，以严格的管理、产品使客户得到理想的回报。
河南信阳回路电阻测试仪 回路电阻测试仪概述TH-系列回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用标准GB736所的标准电流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。技术参数型号参数TH-100 TH-200 输出电流00A200A工作电源AC220V±20％，50HZ精度 0.5级±1μΩ分辨率1μΩ测量范围0～1999μΩ显示方式数码管显示保护方式具有过流、短路、过热保护功能三、工作原理TH-系列回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。图二 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。四、面板说明及接线五、操作步骤说明1.按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。2.接通AC220V电源（注意：电源进线的第三根线即保护地必须接到大地），按下电源开关，此时电流表、电阻表显示“000”（可在未数允许一位数跳动 测试计算电阻方法：(1) TH-100的测量：先打开电源开关，按下“测量”开关，调节电流输出旋钮（按顺时针）至电流表头显示100.0时，再读取阻值表头上的数字为被试品的实际阻值。( TH-200的测量计算：先打开电源开关，按下“测量”开关，调节电流输出旋钮（按顺时针）至电流表头显示200.0时，再读取阻值表头上的数字为被试品的实际阻值。测量过程中，若电流表显示“1”或电阻表显示“1”时，表示所测回路超量程。测量过程中，电流表未达到目标电流时，其实也可以折算被试品的实际电阻值 ：阻值表读数 × 型号对应电流 / 电流表头读数。测量的电流越大测量结果越准确，因此使用上面标准测量方式.测试完毕，将电流输出调节旋钮（按逆时针）调至小，复位测量开关，再切断电源开关。如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。

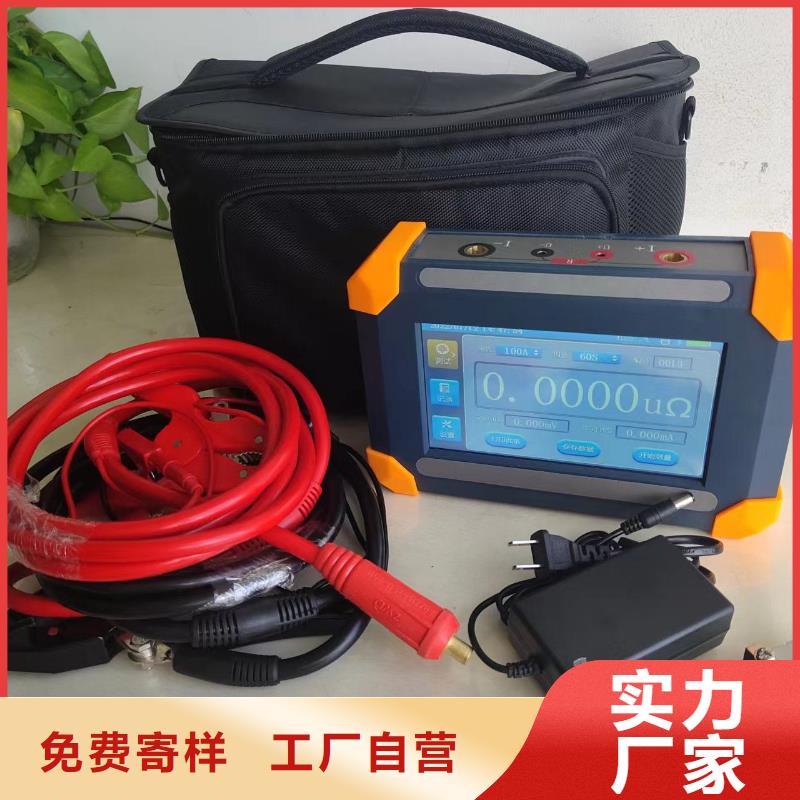

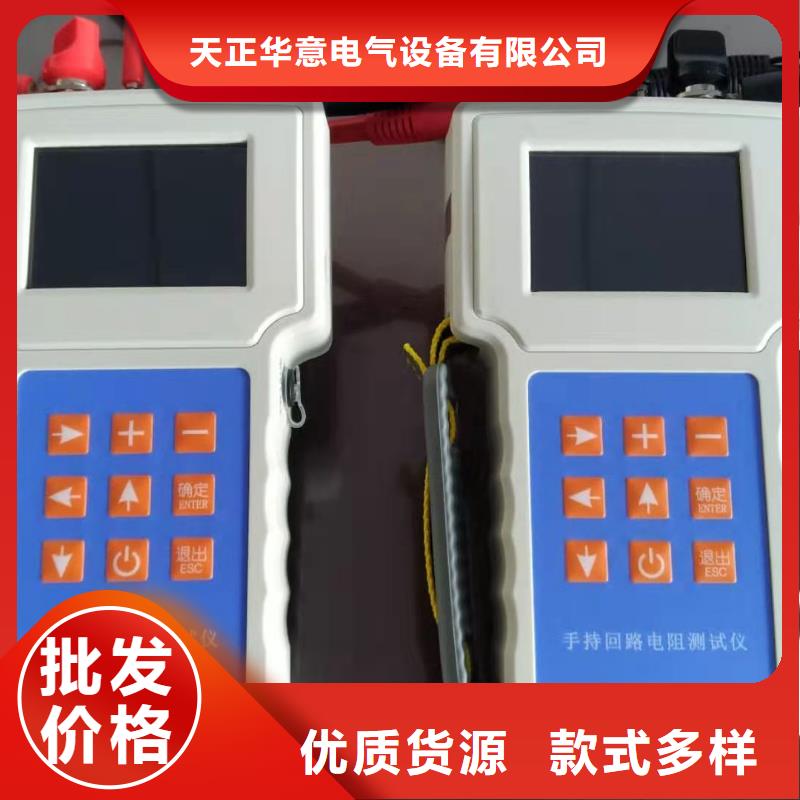

河南信阳回路电阻测试仪使用前必看：一、长期不用应该保持60％以上的电量储存。每个月应该检查一次电池电量，不足时应该及时充电。二、必须使用本设备专用锂电池充电器！充电时亮红灯，充满时亮绿灯。三、必须使用本公司专用测试线！四、用户不得自行拆卸仪器！五、在带电环境下，要保证试品一端接地良好！六、本机内部有锂电池，请勿将本机置于高温环境，请勿挤压摔砸！应避免长时间阳光爆晒。七、为了和正确操作请仔细阅读说明书，本公司对仪器本身以外的任何损坏或损失不承担责任。1.简介手持回路电阻测试仪，用于开关触点的接触电阻和其它微欧电阻的测量。仪器采用锂电池供电，试验电流可达100A，测量准确。本设备为手持式仪器，体积小重量轻，特别适合现场应用。本仪器采用标准《GB763》规定的直流降压法和100A电流测量回路电阻，并符合《DL/T 845.4-2004》的要求。2.包装内容√1台手持回路电阻测试仪主机√1套测试线（红、黑线各一组）√1个充电器√1份用户手册√1份合格证√1只参考电阻器√1只U盘及转接线一根√1个外置蓝牙打印机（选配）
河南信阳回路电阻测试仪技术参数?输出电流：200A、150A、100A、50A ?测量范围：200A 0～1000uΩ150A 0～1400uΩ100A 0～2000uΩ50A 0～10mΩ?准 确 度：±（读数×0.5％＋1uΩ）?分 辨 率：0.1uΩ?测量时间：快速，10～60秒可选?自动关机：5分钟无操作自动关机?工作电源：内置锂电池或外置充电器，充电器输入100～240VAC，50Hz/60Hz?充电电压：12.6V?充电电流：≤3A?主机尺寸：220mm ×168mm ×65mm?主机重量：1.6kg（不含测试线）四、使用条件?环境温度：-10℃～50℃?环境湿度：≤85％RH?大气压力：70～106Kpa；?存储温度：－40℃～＋70℃五、面板介绍I＋、I-：电流输出接线柱。V＋、V-：电压输入插孔。液晶屏：4.3寸工业级高亮度彩色液晶屏，显示操作菜单和显示测量结果。键 盘：用于各种功能的操作及参数设置。USB 接口：外接U盘，用来存储测试数据。USB 方口：连接外置打印机。充电接口：使用仪器专用充电器进行充电。六、操作说明6.1 测试接线将两个测试钳夹到开关触点或测试品两端，I＋/U＋端子连接到红色测试线，I-/U-端子连接到黑色测试线，其中粗线插片连接电流接线柱，I＋/I-，细线弹棒插入电压接线柱U＋/U-。必须使用仪器配套的专用低阻测试线，电流接线柱要拧紧，测试夹要牢固夹持，已降低引线电阻，节省电池电量。如果测试中电流开路，仪器会停止测试并报警。6.2 智能电量管理仪器长时间未操作时，自动关机以节省电量；仪器带低电量充电提示功能、过放保护功能。
