我们的数模一体继电保护校验仪视频现已上线，解锁产品新视界，视频带你一探究竟！
以下是:数模一体继电保护校验仪的图文介绍

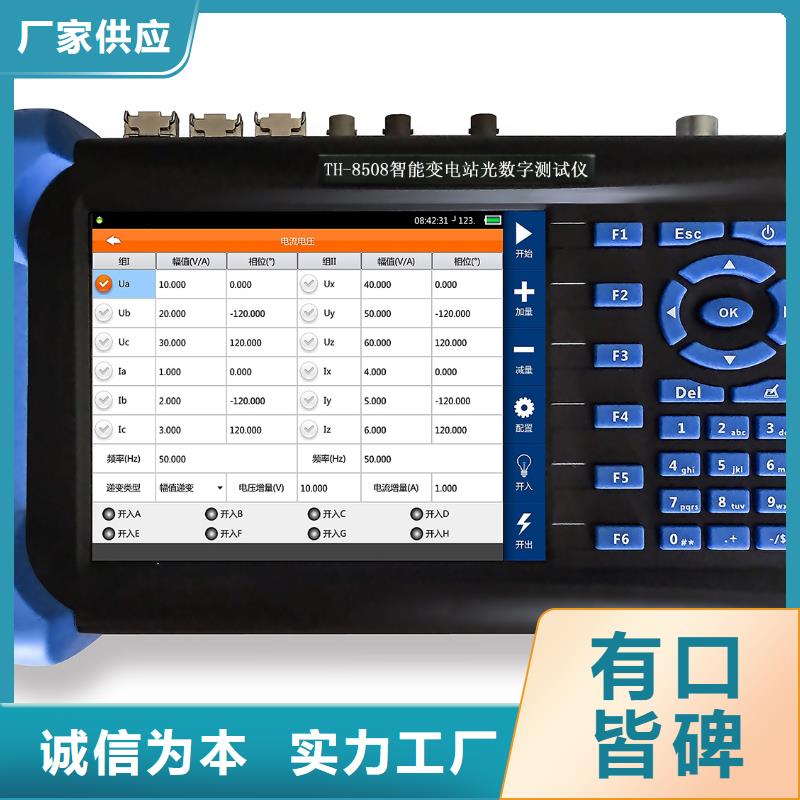

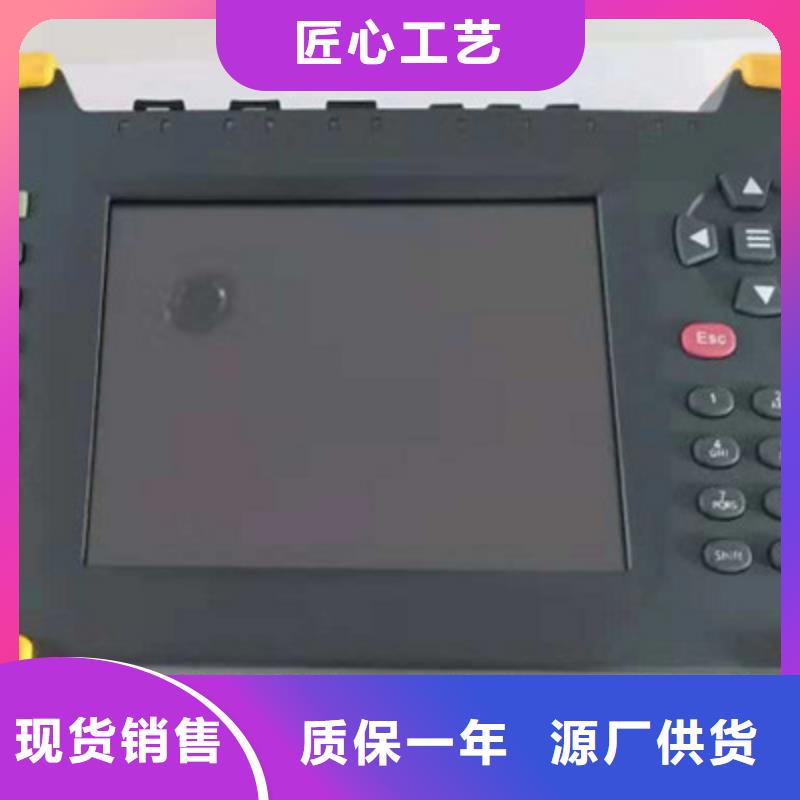

手持式光数字测试仪GOOSE 网络可交换以下实时数据：a. 保护装置的跳、合闸命令b. 测控装置的遥控命令c. 保护装置间信息（启动失灵、闭锁重合闸、远跳等）d. 一次设备的遥信信号（开关刀闸位置、压力等）e. 间隔层的联锁信息光数字继电保护测试仪可对基于IEC61850标准的数字化装置和仪表进行测试和试验。系统内置嵌入式工控机，不用外接电脑即可独立操作以模拟合并单元，将电压、电流量按照IEC61850-9-1、IEC61850-9-2及FT3帧格式打包实时发送采样值给被测设备，辅以发送必要的GOOSE报文或输出必要的开关量硬接点信号，而被测设备的动作信号则通过测试仪的硬开关量输入接点或者以GOOSE报文发回给测试仪，测试仪根据试验逻辑过程实时对输出量进行调整，完成数字化装置和仪表的闭环测试。为满足保护“直采直跳”、“保护就地化”、“双采样”” 、“不依赖外部时钟同步采样”等新的标准要求，光数字继电保护测试仪提供了多达6对光纤网络接口和6个光纤串行接口，每对光网口可配置多达10组IEC61850-9-1/2 SMV、GOOSE混合收发，每个光串口可配置1组FT3 SMV收发，每组IEC61850-9-1 SMV可配置多达32个SMV数据通道，每组IEC61850-9-2 SMV可配置多达64个SMV数据通道，每组GOOSE可配置多达256个数据通道，每组FT3可支持国网的扩展帧即22个SMV数据通道。另外还具有2组共12路模拟小信号输出、8通道开入量、4通道开出量，内置GPS同步时钟以及IRIG-B或IEEE1588时间同步接口。主要适用于数字化变电站各种数字化保护、自动装置和仪器仪表的参数整定和测试，智能化程度高，测试准确。能模拟2组共12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保数字化变电站及线路运行的重要测试仪器。
手持式光数字测试仪完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。?轻小型高集成单机和一体化结构 属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很高的性能价格比。环境条件正常工作温度： --5℃~45℃极限工作温度： --10℃~50℃储存及运输： 0℃~40℃工作湿度： 20％~90％，无凝露工作环境： 无腐蚀性气体大气压力： 80kPa~110kPa海拔：0~3000m 手持式光数字测试仪主要技术参数IEC 61850接口功能任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型LC数量8对，其中2对为100/1000M自适应，6对为100M波长1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型ST数量6个发送口，2个接收口相位范围0~360°准确度±0.1°分辨率0.1°频率范围0~1000Hz准确度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz时间范围1ms~9999.999s分辨率1ms开关量输入数量8对, 手持式光数字测试仪主要技术参数IEC 61850接口功能任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型LC数量8对，其中2对为100/1000M自适应，6对为100M波长1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型ST数量6个发送口，2个接收口相位范围0~360°准确度±0.1°分辨率0.1°频率范围0~1000Hz准确度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz时间范围1ms~9999.999s分辨率1ms开关量输入数量8对, 可接空接点及带电位接点
手持式光数字测试仪主机TH-8508智能变电站光数字测试仪充电器1×DC4.2V，3.0AU盘1×Kingston，4.0G测试线材不同型号配置的测试线材不同，以装箱清单为准相关文件1×用户手册1×装箱清单1×产品合格证1×产品保修卡包装箱1×铝制外包装箱，手提式若以上列出的任何一项配件有损坏或是短缺，请尽快与您的经销商联系。1.3 产品特色?采用5.7吋真彩液晶显示屏，640px×480px，支持触摸屏＋键盘操控模式； 可模拟合并单元（MU）输出IEC61850-9-1/2光数字报文，对光数字继电保护装置进行测试；?可模拟光电互感器输出FT3报文，对FT3输入的合并单元进行测试；?支持SCL文件（SCD、ICD、CID等）导入以提取需要的装置实例配置信息，完成测试配置；?支持网络报文侦听，并自动与SCL文件进行匹配，对不相符的项目进行标记；?支持电压电流输出测试，6路电压6路电流可映射至多个采样值控制块输出；?支持状态序列输出测试，并具有短路故障计算功能；?支持B码触发输出采样值，可实现多机同步输出测试；?光串口IEC60044-8报文传输速率2.0Mbps～10.0Mbps可选；?支持SV报文输出时间均匀性、额定延时监测；?支持光口数据流量监测；?支持GOOSE发送机制监测；?具有光数字SV控制块的极性校核功能和核相功能；?具有光口数据转发功能，可用于串行侦测报文；?支持单纤网络连接（无Link模式），光口数据镜像、转发、回环等；?支持SV、GOOSE及IEEE1588报文监测，支持波形、幅值、相位、频率、谐波、离散度、异常报文、变位记录等数据呈现方式；?支持SV报文重采样；?内置11000mAh可充电锂电池供电，连续工作时长≥5小时。专业版本TH-8508智能变电站光数字测试仪机型支持以下测试：支持光网口模块热拔插，实现100M/1000M光模块切换；支持交换机VLAN测试；光功率测量；支持智能终端SOE响应时间测试；后续将支持更多的测试，我们将及时为您提供免费软件升级服务。
天正华意电气设备(晋城市分公司)成立于2015年，主要经营 微机继电保护测试仪，可根据客户的要求进行 微机继电保护测试仪生产、配送、售后等服务，为企业提供有质量保证、价格优惠的 微机继电保护测试仪产品， 诚信经营、质量为本、互利共赢是我司的宗旨，俗话说得好“诚信赢天下”，我司秉承诚信经营，把控质量，和企业共同成长的理念和价值观，携手同行和企业，建立长期的合作伙伴关系，共同为建设美好的中国出一份力量。 我们的团队是一支有责任心、有效率、阳光、团结的团队，公司的发展离不开员工，我司将坚持提高员工的福利，让全体员工实现人生价值，共同成长。 我们的目标是让公司成为j i具影响力的 微机继电保护测试仪服务商。
