以下是:吉林辽源10A接地引下线导通测试仪批发的图文介绍

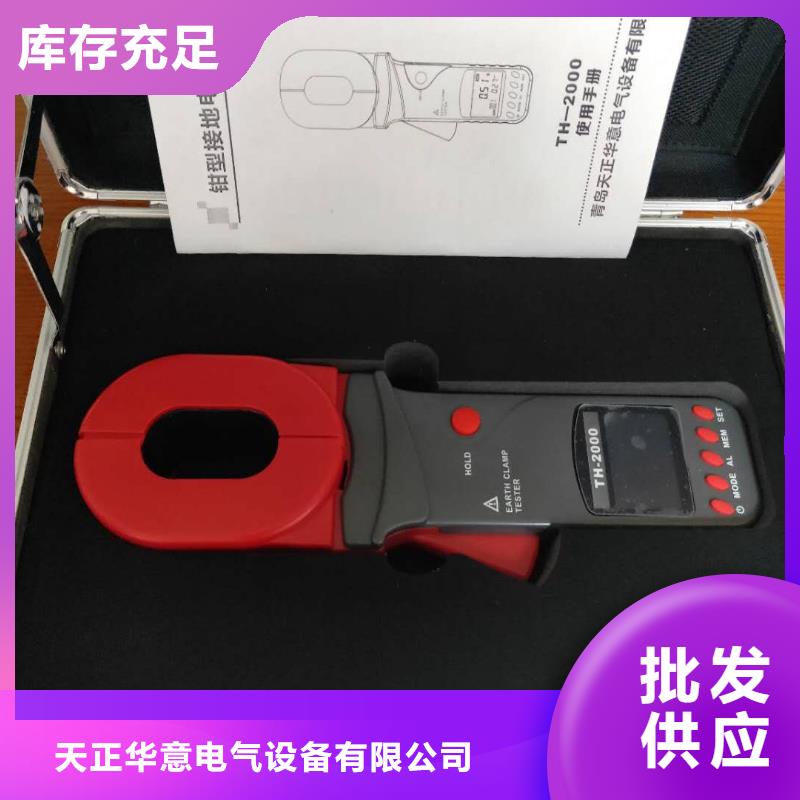

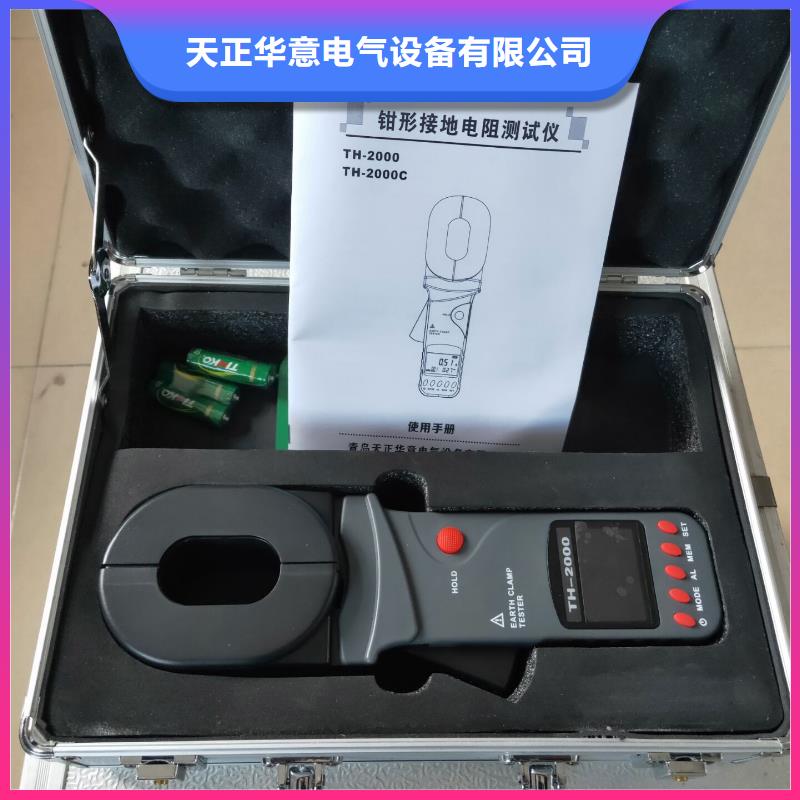

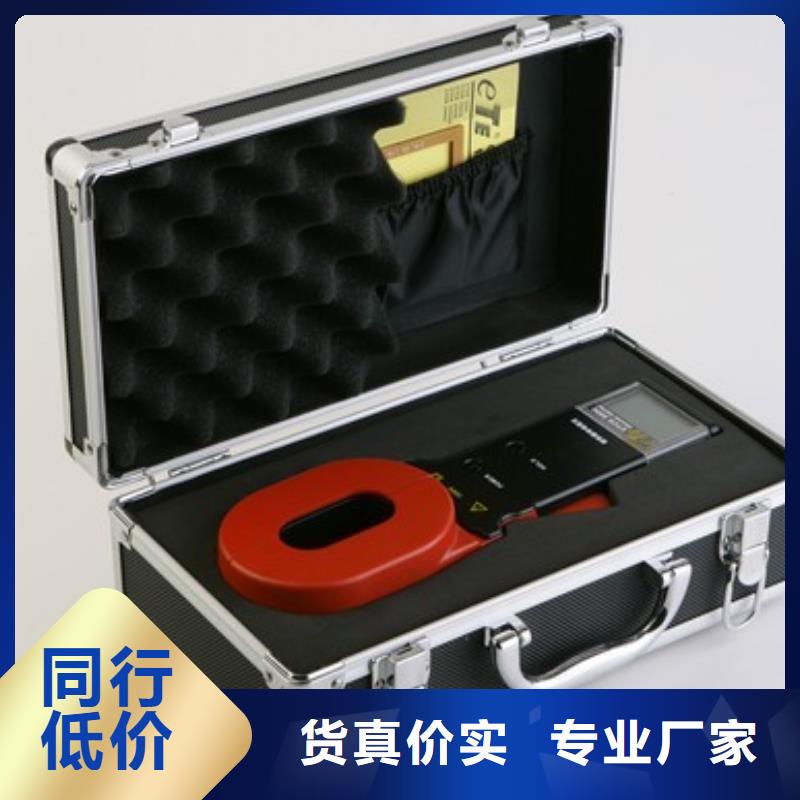

吉林辽源接地电阻测试仪．电力系统的应用⑴．输电线路杆塔接地电阻的测量通常输电线路杆塔接地构成多点接地系统，只需用XRD系列钳表钳住接地引下线，即可测出该支路的接地电阻阻值。⑵．变压器中性点接地电阻的测量变压器中性点接地有二种情形：如有重复接地则构成多点接地系统；如无重复接地按单点接地测量。测量时，如钳表显示“L 0.01Ω”，可能同一个杆塔或变压器有两根以上接地引下线并在地下连接。此时应将其它的接地引下线解开，只保留一根接地引下线。⑶．发电厂变电所的应用XRD系列钳表可以测试回路的接触情况和连接情况。借助一根测试线，可以测量站内装置与地网的连接情况。接地电阻可按单点接地测量。2．电信系统的应用⑴．楼层机房接地电阻的测量电信系统的机房往往设在楼房的上层，使用摇表测量非常困难。而用XRD系列钳表测试则非常方便，用一根测试线连接消防栓和被测接地极（机房内都设有消防栓），然后用钳表测量测试线。钳表阻值 ＝ 机房接地电阻 ＋ 测试线阻值 ＋ 消防栓接地电阻如果消防栓接地电阻很小，则：机房接地电阻 ≈ 钳表阻值 - 测试线阻值⑵．机房、发射塔接地电阻的测量机房、发射塔接地通常构成二点接地系统，如下图。如果钳表的测量值小于接地电阻的允许值，那么机房、发射塔的接地电阻都是合格的。

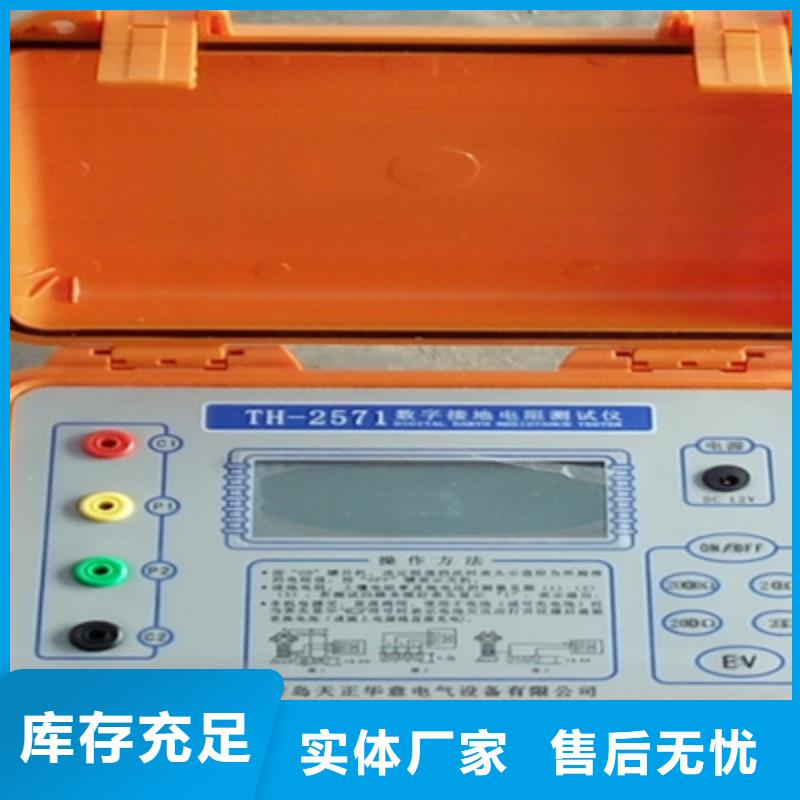

吉林辽源接地电阻测试仪说明：（1）仪器ABS工程塑料机箱，防摔、抗磨。（2）微型打印机：位于仪器面板之左侧。（3）仪器外壳接地：位于打印机上方。（4）仪器USB通讯接口：位于打印机上方，用于存储数据导出。（5）接线端子C1 —进行接地电阻测量时通过电流线连接到注入电流极。（6）接线端子P1—进行接地电阻测量时通过电压线连接到电位极。（7）接线端子P2 —进行接地电阻测量时接被测接地装置参考点。（8）接线端子C2 —进行接地电阻测量时接被测接地装置参考点。（9）充电插座：仪器右上方。（10）电源开关：仪器工作总开关。（11）按键：功能热键7个，对应与屏幕右侧菜单；数字键12个，位于面板右侧。（12）液晶显示器：液晶屏位于面板之中部。4.2仪器开机界面打开电源开关后，液晶屏显示“仪器产品名称及型号等信息”，可按显示屏右侧对应的功能热键进入相应操作，见图2。图2 开机界面[保存] —屏幕显示对比度信息的存储 [变深] —屏幕显示对比度变深[变浅] —屏幕显示对比度变浅 [升级] —仪器软件程序升级按键[优盘] —测量数据导入优盘等操作 [时间] —仪器时钟调整；[启动] —进入仪器测试菜单选项菜单
科技创造价值，品质决定未来，今天的成功，源自客户对 微机继电保护测试仪的认可，天正华意电气设备(辽源市分公司)热忱欢迎中外新老朋友莅临指导，共创商机，双赢发展。
吉林辽源接地电阻测试仪仪器测试选择主菜单在开机界面，按热键“启动”后，进入如图3所示测试选择主菜单。图3 测试选择菜单[变深] —调整屏幕显示对比度变深 [变浅] —调整屏幕显示对比度变浅 [灯灭] —关闭屏幕显示背光灯 [灯亮] —开启屏幕显示背光灯 [退出] —退到仪器开机显示界面 按显示屏右侧键盘对应数字键，可进入相应的试验菜单：(1)全自动接地电阻测试(2)土壤电阻率自动测试(3)测试数据查询和打印4.4接地电阻测试界面在测试选择主菜单，按数字键1，即可进入“全自动接地电阻测试”界面，见图4。图4 接地电阻测试界面通过显示屏幕右侧热键“上移”、“下移”、通过“设置”、“确定”和数字键等对布线方式、测试频率、地网对角线、电流极线布线长度、电压极布线长度进行设定，根据光标反黑指示位置按压“设置”键反黑后通过数字键或 “上移”“下移”选择对应参数，按“确定”键完成信息的设定；按“测试”键，仪器启动内置电源注入电流，同时自动测量、计算出接地阻抗值、接地电阻值、 接地电抗值、接地电感，提示：测试完成，关闭内部电源输出，按“打印”进行存储打印。
吉林辽源接地电阻测试仪?安装本章主要介绍TH系列产品的拆封、检查、使用前的准备、储存等的规则。2.1关于包装青岛天正华意的产品是包装在一个使用泡沫保护的包装箱内，如果收到时的包装箱有破损，请检查仪器的外观是否有无变形、刮伤、或面板损坏等。如果有损坏，请立即通知青岛天正华意或其经销商，并请保留包装箱和泡沫，以便了解发生的原因。我们的服务中心会帮您修护或更换新机，在未通知青岛天正华意或其经销商前，请勿立即退回产品。请保留所有的原始包装材料，如果仪器必须回厂维修，请用原来的包装材料包装。并请先与青岛天正华意的维修中心联系。送修时，请务必将电源线和测试线等全部的附件一起送回，并注明故障现象和原因。另外，请在包装上注明“易碎品”请小心搬运。如果无法找到原始包装材料来包装，请按照下列说明包装:1. 先用泡沫或者其他缓冲材料将仪器包妥。2. 再将仪器置于可以承受 150KG (350lb.) 的多层纸箱包装。3. 仪器的周围必须使用可防震的材料填充，厚度大约为 70 到 100mm (3 到 4inch) ，仪器的面板必须先用厚纸板保护。4. 妥善密封箱体。5. 注明“易碎品”请小心搬运。2.2关于电源本仪器使用230V AC 10％ 50 Hz 单相的电源。必须使用正确规格的保险丝，保险丝使用规格已标示在仪器的背板上。更换保险丝前，必须先关闭输入电源，以避免危险。在接上输入电源之前，必须先确认电源的地线已经接妥，同时也将地线接到机体上的接地端子上。 仪器上的电源插头只能插在带有地线的电源插座上。如果使用延长线，必须注意延长线是否带有接地线。本仪器是使用三芯电缆线，当电缆线插到具有地线的插座时，即已完成机体接地。2.3 安装环境在选择测试仪的安装环境时，应考虑以下各项：1. 远离易燃、易爆和腐蚀性介质，如酒精、稀释剂和硫酸等。2. 远离热源、避免日晒。工作环境温度：0℃~＋40℃储存环境温度：-10℃~＋50℃必须避免温度的急剧变化，温度急剧变化会使水气凝结于仪器内部。3. 远离锅炉、加湿器、水源等。工作相对湿度：20~75％RH储存相对湿度：0~90％RH
