以下是:山东日照【雷电冲击发生器智能变电站光数字测试仪款式多样】的图文介绍
山东日照雷电冲击发生器 ?急停状态：当按下急停按钮时显示为红色，松开后为绿色。急停按下后不能进行测试。极性状态：显示当前极性的状态，“正”为正极性状态，“负”为负极性状态。?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。有故障时，显示故障信息。3.2.3【控制区】主界面总共有4个按钮，分别为“开始试验”、“停止试验”“参数设置”、 “故障复位”，其功能分别为：?开始试验：系统处于停止状态时，显示“开始试验”，当状态栏中状态全部为绿色时，按下“开始试验”设备开始工作。?停止试验：按下可以停止正在进行的试验。?参数设置：设置试验常用参数，包括实验流程，测试位置，系统设置等。?故障复位：状态栏中出现故障时，用于系统的复位。 3.2.4试验参数设置：在测试主页面点击【试验参数】按钮，进入实验参数设置界面（图7-3），可根据试验要求设置测试流程，由系统自动进行测试。参数设置页面总共包括2大块：冲击试验设置、角度控制。3.2.4.1冲击试验设置：?设定充电电压：设置电容器的预期充电电压，单位为V（伏）。可设置的充电电压为100V，额定充电电压为10000V，不得超过12000V。?设定时间间隔：设置每次冲击的间隔时间，单位秒（S）。?设定冲击次数：在当前的极性下，总共自动冲击的次数。?正/负极性：单击负极性按钮，系统会切换到负极性，负极性是一样操作方式。?充电速度选择：系统自动默认为中速档位，点击右侧绿色按钮进行选择，无论选择那个档位，系统断电后自动默认为中速档位。?确认/返回：点击触摸按钮【确认】，系统自动设置相关动作，并进入预备测试模式，保存设置参数，下次启动页面显示为本次设置的参数。?手动触发：点击一次后，触发球动作一次。系统参数设置：设置控制系统的组成，个功能模块的动作方式，以及系统硬件参数设置，一旦设备调试好，严禁随意改动系统参数。进入方式：在参数设置页面点击【系统参数】切换到密码输入界面。由于系统调试涉及重要的参数调整，必须输入正确的授权密码才可进入高级调试界面。
温馨提示：由于 微机继电保护测试仪市场价格浮动影响，本文中 微机继电保护测试仪产品价格、属性仅供参考，具体详情请咨询天正华意电气设备(日照市分公司)客服，真诚期待与您的合作！！

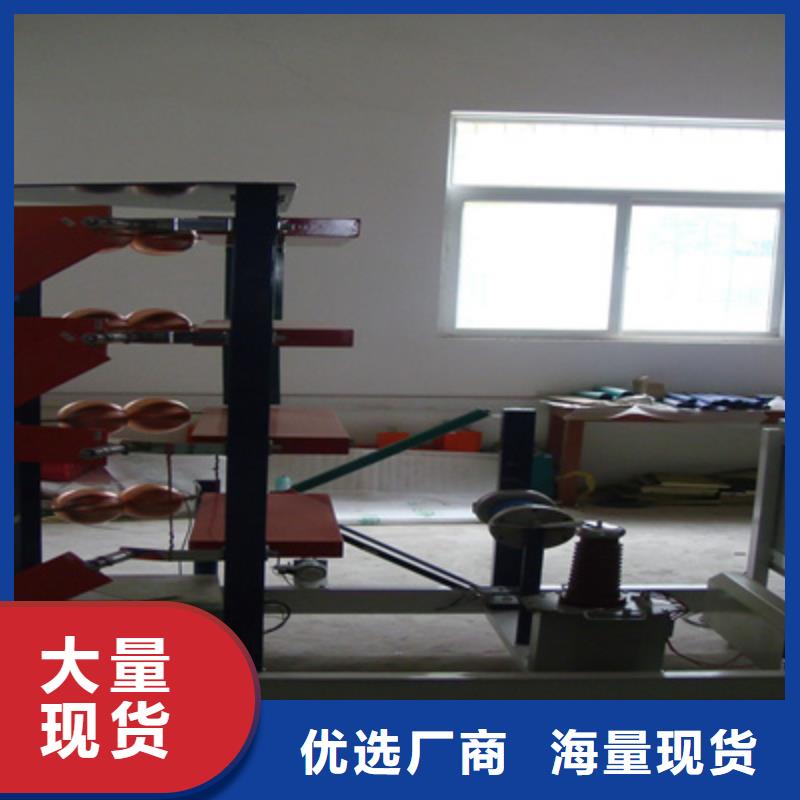

山东日照雷电冲击发生器发生器主要技术参数标称电压 ±300 kV额定能 15kJ额定冲击电容量 0.33μF额定充电电压 100 kV级数 3级电容量 1μF级能 5kJ3.5冲击电压波形试验。1.230％s /5020％s，幅值3％；冲击电压波形参数及其偏差均符合有关GB311及GB13.2 和 GB16927.2冲击电压参数；3.6 输出电压： ＞20％Un3.7 同步范围：级电压在20％～额定电压范围内，正负极性同步范围不小于20％、(脉冲放大器点火脉冲＞±10 kV)3.8 同步放电失控率： ＜2％3.9 冲击试验次数设定范围 0～99 次 调节精度 1 次3.10 点火范围： 20％-Un3.11 充电电压不稳定度 ＜±1.0％3.12 基准电压调节范围 0.0～100.0 kV 调节精度 0.1 kV3.13 充电电压与基准电压的偏差 ＜±1.0％3.14 持续时间:在80％额定电压以上间断工作,在80％额定电压以下，可连续运行。300kV/15kJ冲击电压发生器试验设备组成本技术资料是为变压器 电抗器 开关柜 套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由THDY-300kV/15kJ冲击电压发生器本体、ZD-100kV直流充电装置、DF-300kV400PF弱阻尼电容分压器、ICM -3000计算机测量、触摸屏控制系统等组成。4.1、结构特点（含直流充电装置） THDY--300kV/15kJ冲击电压发生器本体结构采用四柱H结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为2级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。

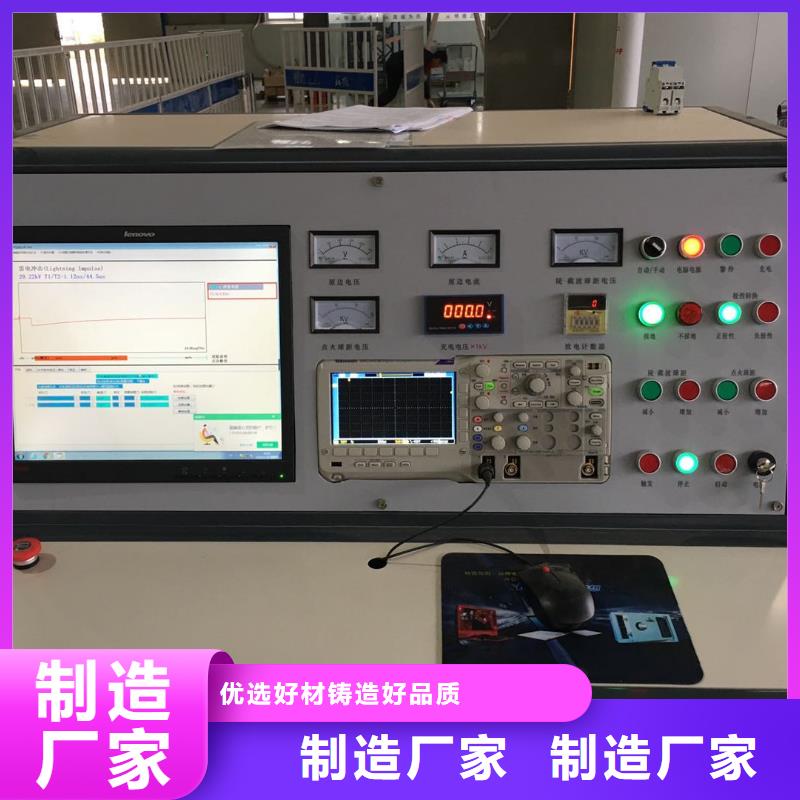

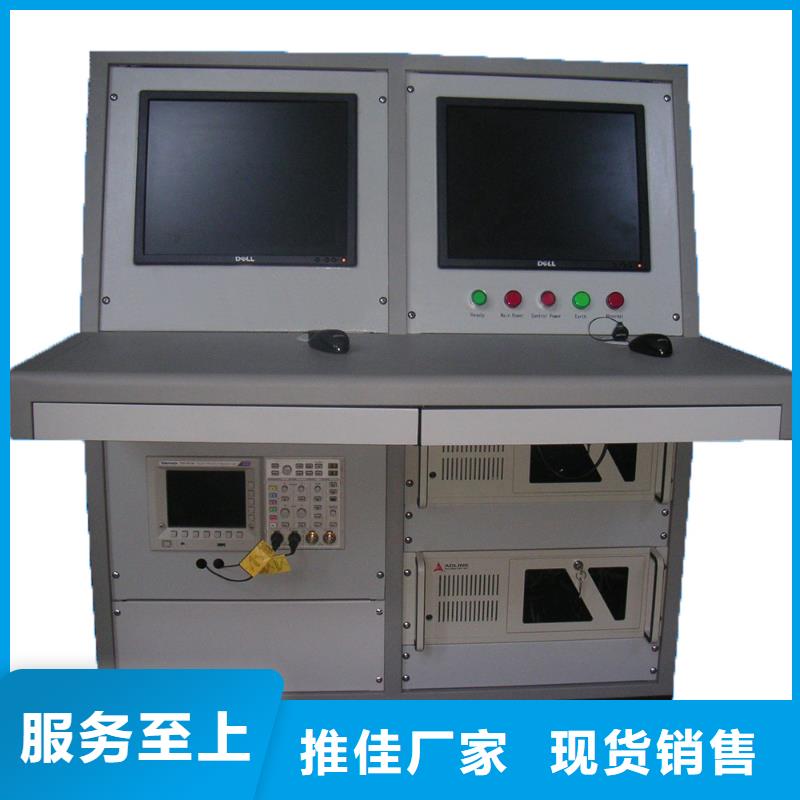

山东日照雷电冲击发生器 原理简介 整流充电：通过调压器升压，可控硅整流，实现充电。 冲击发生器：通过水银继电器来完成触发。 分压器：采用电阻分压，采集电压信号。 冲击电流调波元件：根据不同的波形选择不同的电阻和电感。 控制单元：上位机采用触摸屏，优点：稳定可靠。下位机采用三菱PLC，优点：运行速度快，稳定。 分压器、分流器：由青岛天正华意电气自己研发。采用纯电阻分压方式。1.4适用范围1.4.1依据标准：控制设备，是根据GB18802.1低压配电系统的电涌保护器 部分: 性能要求和试验方法和GB18802.2电信和信号网络的电涌保护器 部分：性能要求和试验方法研制而成的，本系列冲击电流测试设备主要用于产生强大的雷电冲击电流，用于研究和检测避雷器、SPD等电器设备耐受雷电冲击电流的热和电动力的能力，也可用于电工科技、等离子体、基础物理和环境科学等其它领域。1.4.2主要性能参数：1.2/50电压输出为10kV2安装说明及注意事项2.1外部接线：2.2控制器、发生器?1.电源插座：电源交流220V，输入接L和N相。?2.接地排：使用铜编织袋连接到本体柜的接地排上。?3.直流充电高压插头：上下两个插头对应颜色进行连接，充电时有高压存， 禁止在操作时进行插拔，有点击的危险。?4.黑色线缆为控制线缆，主要用于实现控制电路内部的控制。例如接地、合闸等。上下机箱“通信”标志处对应连接。?5.充电电压检测电缆，用于充电电压的检测。 ?接地端子,要求两个机箱一定要进行可靠接地才可进行充电操作。后面板2.2.1控制器前面板和发生器前面板?1为控制系统控制显示屏?2为急停按钮，在异常时可以按下停止工作。?3.为测量端用于测量产品两端的残压和冲击电压波形，不建议使用此端测量较低残压值。?4.发生器1.2/50波形输出端。?5.冲击电压测量输出端，可以使用屏蔽电缆直接连接到示波器观看输出的波形峰值，电压输出端变比为60.3：1V。（即示波器电压值＊电压变比＝输出电压值）
